Integration von RFEM / RSTAB in Autodesk AutoCAD
Import

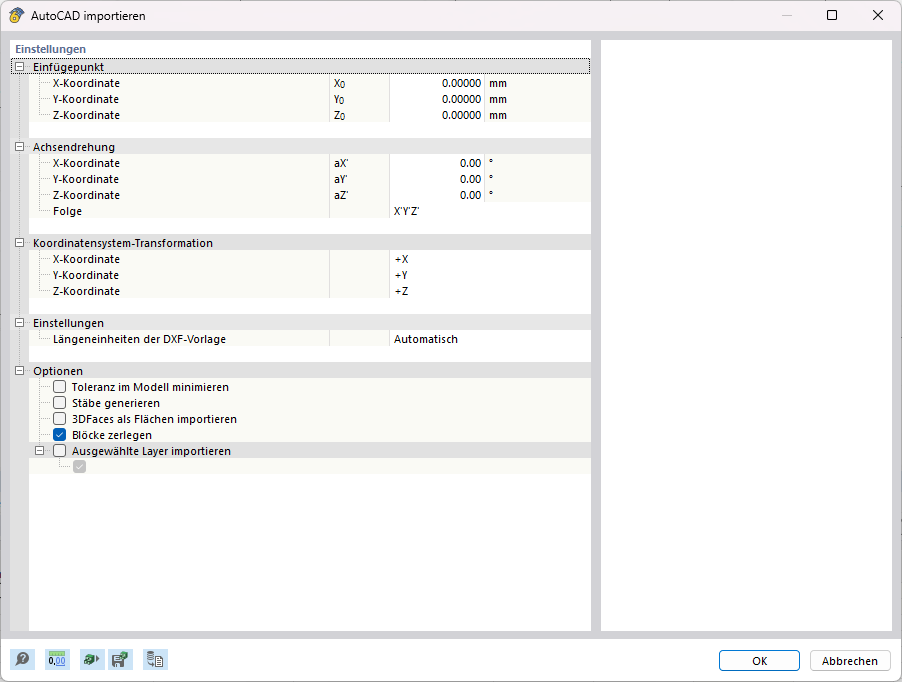

Linien können in RFEM wahlweise als Linien oder Stäbe importiert werden. Dabei werden die Namen der Layer als Querschnittsnamen übernommen und das erste Material aus den vordefinierten Materialien zugewiesen. Wird jedoch aus dem Layernamen ein Querschnitt der Dlubal-Profildatenbank und ein Material erkannt, so werden diese übernommen.
Export

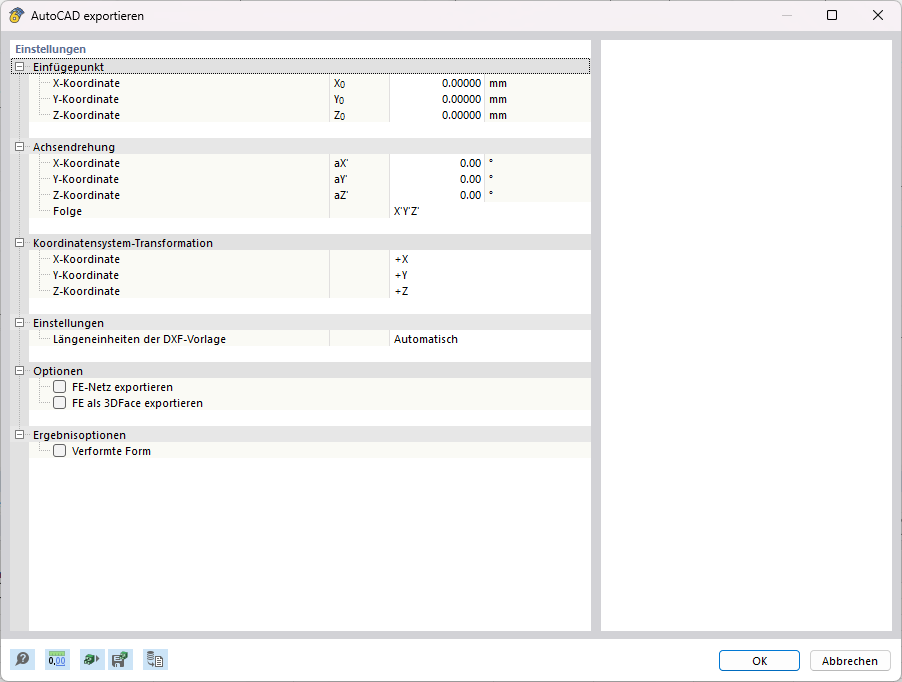

Die Stäbe werden aus RFEM/RSTAB als Linien exportiert. Die Layer dieser Linien enthalten Informationen zu den verwendeten Querschnitten und Materialien. Beim Exportieren einer DXF-Datei aus RFEM kann zusätzlich zum gesamten Modell - einschließlich FE-Netz - die Nummerierung exportiert werden, die über Navigator gesteuert wird.
Eine weitere Möglichkeit des Exports aus RFEM/RSTAB besteht darin, Ergebnisse in Form von Isolinien in eine DXF-Datei zu übergeben. Dabei können verschiedene Elemente wie Isolinien, FE-Netz, Werte etc. gezielt ausgewählt werden.
In der Konsole steht Ihnen neben JavaScript der Python-High-Level-Funktionsapparat zur Verfügung. Mit der Python-Option bietet Ihnen die Konsole auch im Objekteigenschaftsdialog für das In-App-Skripting die aus dem WebService-Funktionskatalog bekannten Python-High-Level-Funktionen zur weiteren Nutzung an.
In RFEM 6 und RSTAB 9 können Sie Liniengrafiken in das SVG-Format (Vektorgrafik) exportieren.
SVG steht für Scalable Vector Graphics und ist ein XML-basiertes Dateiformat zur Darstellung zweidimensionaler Vektorgrafiken. Diese Vektorgrafiken lassen sich verlustfrei skalieren. SVG-Dateien können mit Texteditoren bearbeitet, in Webseiten eingebettet und in den üblichen Browsern geöffnet werden.
Sie haben die Möglichkeit, mit wenigen Klicks Tabellenwerte aus einer vorbereiteten Excel-Tabelle in RFEM 6 /RSTAB 9 zu importieren – entweder einzeln oder alle auf einmal. Für den Import müssen Sie in Microsoft Excel ein PlugIn gemäß dieser FAQ installieren: "Ist in RFEM 6 der Import von Microsoft Excel weiterhin verfügbar?" .
Wussten Sie schon? Sie können alle RFEM-/RSTAB-Tabellen, einschließlich der Ergebnisse, einzeln oder alle auf einmal direkt in eine Excel-Tabelle sowie als CSV-Datei exportieren. Dabei stehen Ihnen mehrere Optionen zur Verfügung:
- mit Tabellenköpfen
- nur selektierte Objekte
- nur ausgefüllte Zeilen
- nur ausgefüllte Tabellen
- Daten als Klartext exportieren
Auf diese Weise ermöglicht Ihnen das Programm, die exportierten Daten zu steuern und übersichtlich zu verwalten. Die hinterlegten Formeln können Sie wie die verwendeten Parameter direkt mit der Tabelle oder als separate Tabelle exportieren.
