Antwort:
Für den Datenaustausch zwischen HiCAD und RFEM 6 steht Ihnen der Dateibasierte Datenaustausch zur Verfügung.

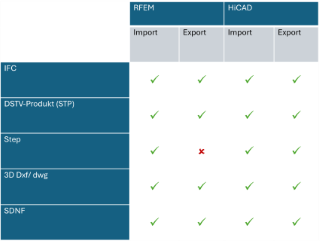

Die folgenden Formate werden dabei von den Programmen unterstützt:
IFC-Datei aus HiCAD in RFEM 6

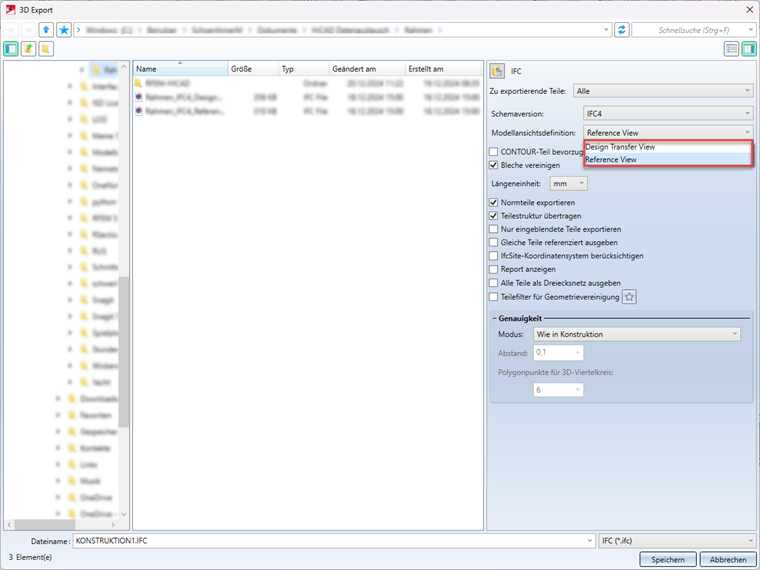

Für den Export aus HiCAD im IFC-Format stehen Ihnen die Modellansichtsdefinitionen Design Transfer View und Reference View zur Verfügung. Beide Formate können in RFEM6 importiert werden.

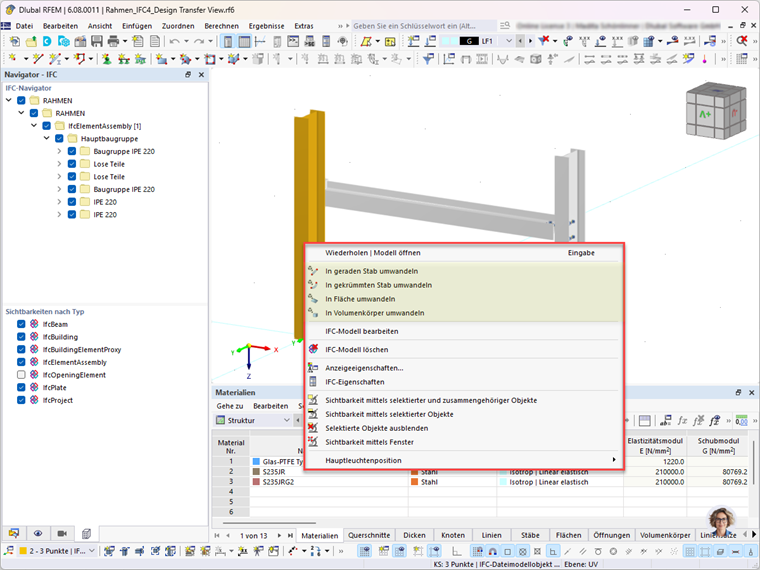

Nach dem Import in RFEM6 öffnet sich dort automatisch der IFC-Navigator, über welchen die importierten Komponenten anwählbar sind. Die Struktur ist so aufgebaut, wie die in HiCAD erstellte Baugruppenstruktur.
Die Sichtbarkeiten können Sie zudem über die IFC-Objekttypen im Navigator steuern.
Mit einem rechtsklick auf eines oder mehrere der Objekte haben Sie die Möglichkeit, diese in RFEM-Objekte umzuwandeln.
IFC-Datei aus RFEM 6 in HiCAD

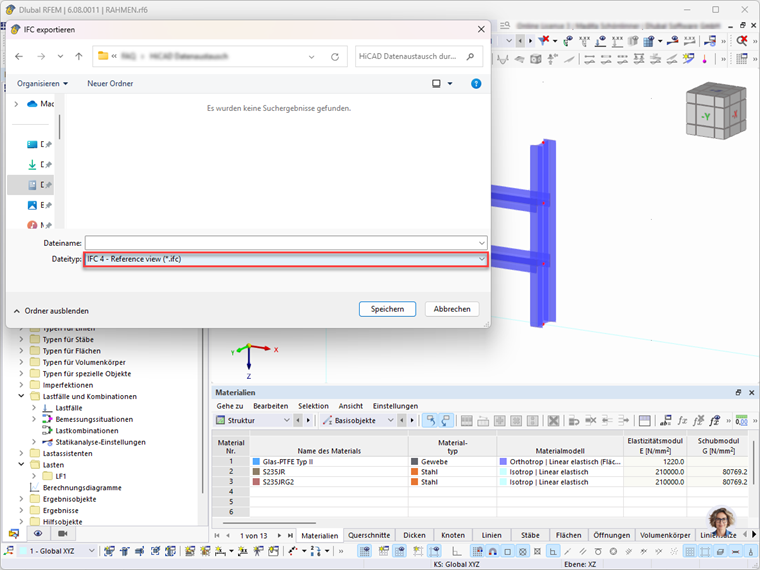

Für den Austausch einer IFC-Datei aus RFEM6 ist es wichtig, dass Sie beim Abspeichern den Dateityp IFC 4 – Reference view verwenden.
Anschließend können Sie die Datei in HiCAD mittels 3D-Import importieren.
DSTV-Produkt (.stp) aus HiCAD in RFEM 6

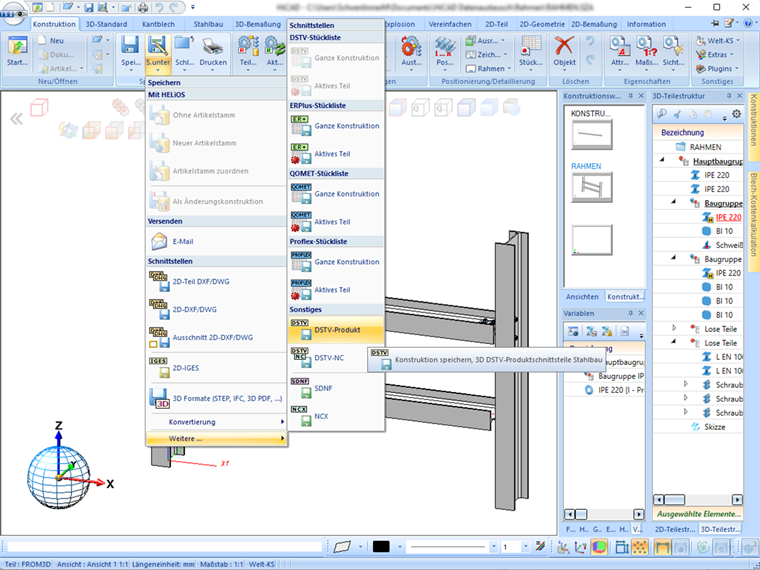

Für den Austausch im DSTV-Format .stp wählen Sie in HiCAD die Speicheroption Weitere… und DSTV-Produkt.

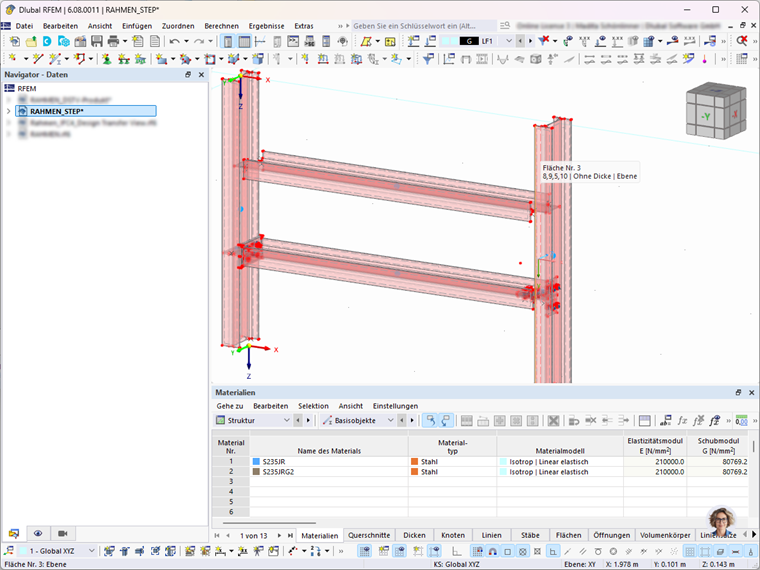

Für den import in RFEM6 steht Ihnen auch hier die Option DSTV zur Verfügung, über welche Sie dieses Dateiformat einlesen können.
Es öffnet sich dann im Anschluss automatisch das Fenster Konvertierungstabellen, über welches Sie die Materialien und Profilquerschnitte festlegen können.
DSTV-Produkt (.stp) aus RFEM 6 in HiCAD

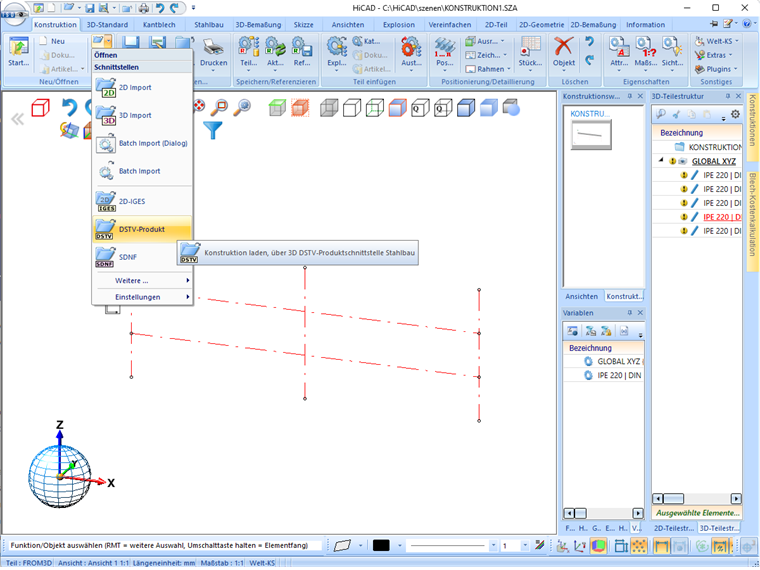

Wenn Sie eine DSTV-Datei aus RFEM 6 exportieren so können Sie diese in HiCAD ebenfalls über das Öffnen eines DSTV-Produkts importieren.
Sie erhalten dort die Schwerpunktlinien der Profile in Form von sogenannten Stabelementen. Diese können Sie dann wiederum mit dem Befehl Austauschen in Normprofil in Profile umwandeln.
