Troca de dados entre RFEM 6 e HiCAD

Para troca de dados entre HiCAD e RFEM 6, está disponível a troca de dados baseada em ficheiros.
Os seguintes formatos são suportados pelos programas:

Ficheiro IFC do HiCAD para o RFEM 6

Para exportação do HiCAD no formato IFC, estão disponíveis as definições de visualização de modelo "Design Transfer View" e "Reference View". Ambos os formatos podem ser importados para o RFEM 6.

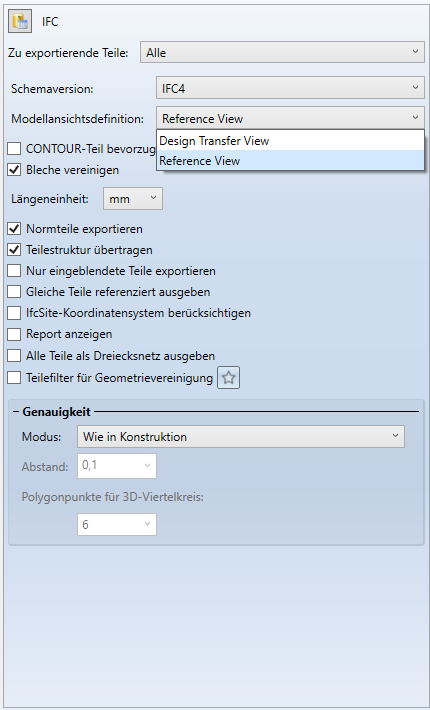

Exportação IFC do HiCAD

Após a importação no RFEM 6, o Navegador IFC abre-se automaticamente, permitindo selecionar os componentes importados. A estrutura é organizada de forma semelhante à estrutura de montagens criada no HiCAD.

As visibilidades também podem ser controladas através dos tipos de objeto IFC no Navegador.

Com o clique direito em um ou vários objetos, tem a possibilidade de os converter em objetos do RFEM.

Ficheiro IFC do RFEM 6 para o HiCAD

Para a troca de um ficheiro IFC do RFEM 6, é importante utilizar o tipo de ficheiro "IFC 4 – Reference view" ao salvar.

Em seguida, pode importar o ficheiro no HiCAD através da importação 3D.

Produto DSTV (.stp) do HiCAD para o RFEM 6

Para a troca no formato DSTV .stp, escolha no HiCAD a opção de salvar "Outra…" e "Produto DSTV".

Exportação DSTV do HiCAD para engenheiros civis

Para importação no RFEM 6, também está disponível a opção "DSTV", através da qual pode ler este formato de ficheiro.

Em seguida, abre-se automaticamente a janela "Tabelas de conversão", através da qual pode definir os materiais e secções transversais.

Produto DSTV (.stp) do RFEM 6 para o HiCAD

Ao exportar um ficheiro DSTV do RFEM 6, também pode importá-lo no HiCAD através da abertura de um produto DSTV.

Receberá as linhas de centro de gravidade dos perfis sob a forma de elementos de barra. Pode, em seguida, convertê-los em perfis com o comando "Substituir por perfil padrão".
