Odpowiedź:
Do wymiany danych między HiCAD a RFEM 6 dostępna jest wymiana oparta na plikach. Programy obsługują następujące formaty:
Plik IFC z HiCAD do RFEM 6

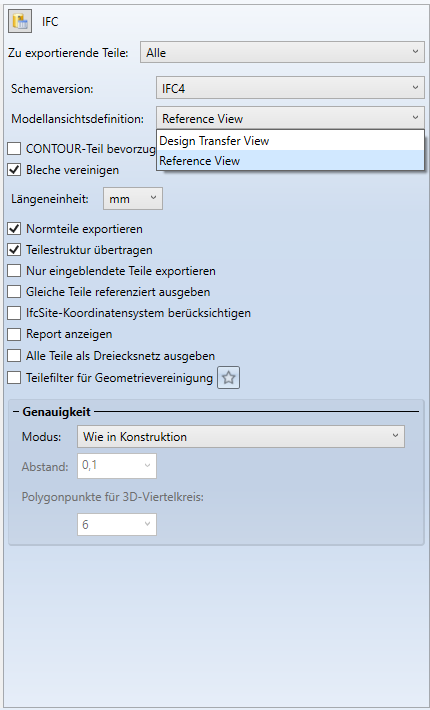

Podczas eksportu z HiCAD w formacie IFC możesz korzystać z definicji widoków modelu „Design Transfer View” i „Reference View”. Oba formaty można zaimportować do RFEM 6.
Po zaimportowaniu do RFEM 6 automatycznie otwiera się nawigator IFC, w którym można wybrać importowane komponenty. Struktura jest zorganizowana tak, jak struktura złożenia utworzona w HiCAD.
Widoczność można również kontrolować za pomocą typów obiektów IFC w nawigatorze.
Klikając prawym przyciskiem myszy jeden lub więcej obiektów, można przekształcić je w obiekty RFEM.
Plik IFC z RFEM 6 do HiCAD
Aby wymienić plik IFC z RFEM 6, ważne jest, aby przy zapisywaniu użyć typu pliku „IFC 4 – Reference view”.
Następnie można zaimportować plik do HiCAD za pomocą importu 3D.
Produkt DSTV (.stp) z HiCAD do RFEM 6

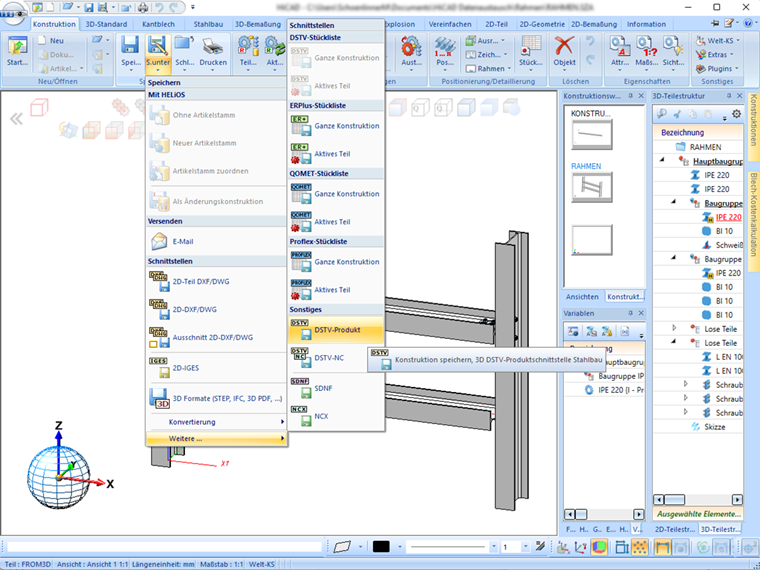

W przypadku wymiany w formacie DSTV .stp w HiCAD wybierz opcję zapisywania „Inne…” i „DSTV-Produkt”.
Do importu do RFEM 6 można również użyć opcji „DSTV”, za pomocą której można wczytać ten format pliku.
Następnie automatycznie otwiera się okno „Tabele konwersji”, w którym można ustawić materiały i przekroje profili.
Produkt DSTV (.stp) z RFEM 6 do HiCAD
Jeśli wyeksportujesz plik DSTV z RFEM 6, możesz również zaimportować go do HiCAD, otwierając produkt DSTV.
Otrzymujesz tam linie ciężkości profili w postaci tzw. elementów prętowych. Możesz je następnie przekształcić w profile za pomocą polecenia „Wymień na profil normowy”.
