Przekroje IFC nie są poprawnie konwertowane

Przekroje IFC z zaimportowanego przeze mnie pliku IFC nie są poprawnie konwertowane.


Odpowiedź:

Zasadniczo elementy IFC można wybierać graficznie. Po wywołaniu menu kontekstowego (poprzez kliknięcie prawym przyciskiem myszy) w przypadku każdego elementu można zdecydować, czy ma on zostać przekształcony w prosty/zakrzywiony pręt, powierzchnię czy bryłę.

Aby możliwe było przekształcenie elementów IFC w elementy Dlubal (np. przekroje Dlubal), muszą być dostępne wymagane informacje. W tym celu należy sprawdzić poniższe aspekty.

1. Przypisanie nazw Dlubal w tabeli konwersji

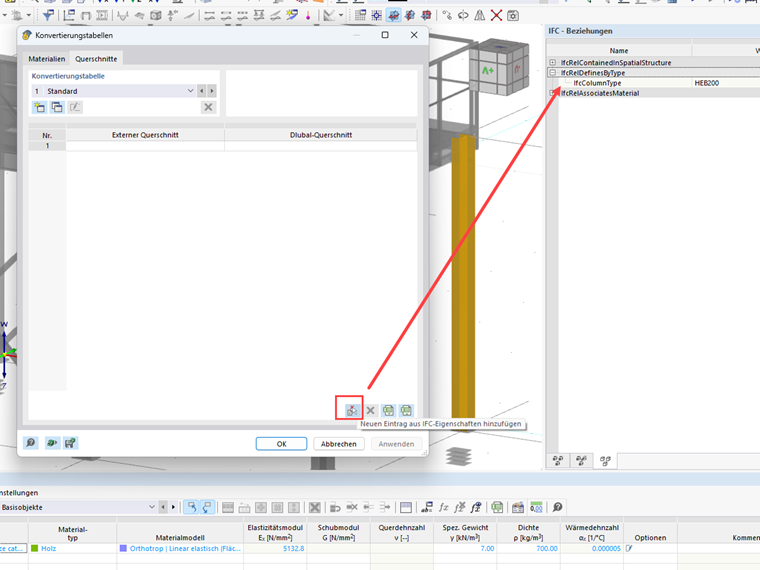

Na pasku menu CAD-BIM można za pośrednictwem tabeli konwersji wywołać informacje o odpowiednich obiektach IFC. W pierwszej kolumnie tabeli wyświetlane są informacje wczytane z pliku IFC. Pomyślnie zaimportowane przekroje są jednoznacznie przypisane do obiektów IFC. W celu przekonwertowania należy odpowiednio przypisać nazwy Dlubal w tabeli. Można je łatwo wybrać z biblioteki materiałów i przekrojów.

2. Nie można wczytać nazw przekrojów z pliku IFC

W przypadku niektórych importowanych plików IFC w tabeli konwersji nie są wyświetlane wczytane przekroje. Kolumna przekrojów zewnętrznych w tabeli jest pusta. We właściwościach elementów IFC widoczne jest jednak oznaczenie przekroju. Oznacza to, że informacja o przekroju jest dostępna w pliku IFC, ale program RFEM nie może jej odczytać.

W takim przypadku nie można przeprowadzić konwersji zgodnie z punktem 1. Zewnętrznych przekrojów nie można dodać do tabeli konwersji, ponieważ nie zostaną one przypisane do elementu IFC. Te elementy IFC można najpierw przekształcić w pręty, aby następnie dostosować przekrój pręta.
