Odpověď:
V zásadě můžete IFC prvky vybírat graficky. Pokud otevřete místní nabídku (kliknutím pravým tlačítkem myši), můžete pro každý prvek vybrat, zda má být konvertován na přímý/zakřivený prut, plochu nebo těleso.
Pro konverzi IFC prvků na Dlubal prvky (např. Dlubal průřezy) musí být k dispozici potřebné informace. Za tímto účelem je třeba zkontrolovat následující aspekty.
1. Zuweisung der Dlubal Namen in der Konvertierungstabelle
V hlavní nabídce CAD-BIM můžete prostřednictvím převodních tabulek vyvolat informace o příslušných IFC objektech. V prvním sloupci tabulky se zobrazí informace načtené ze souboru IFC. Diese erfolgreich ausgelesenen Material- und Querschnittsbezeichnungen sind eindeutig zu IFC-Objekten zugewiesen. Für die Konvertierung müssen diesen externen Material- und Querschnittsbezeichnungen entsprechend die Dlubal-Namen in der Tabelle zugewiesen werden. Die Dlubal-Namen können aus der Material- und Querschnittsbibliothek ausgewählt werden.
Werden die IFC-Objekte nun in RFEM-Objekte umgewandelt, wird die definierte Konvertierung aus den Konvertierungstabellen übernommen.
2. Bezeichnung der Querschnitte kann nicht aus der IFC-Datei ausgelesen werden
V případě některých importovaných souborů IFC se v převodní tabulce nezobrazí žádné načtené průřezy. Sloupec v tabulce pro externí průřezy je prázdný. Ve vlastnostech IFC prvků je však vidět označení průřezu. Das bedeutet, dass die Information zum Querschnitt in der IFC-Datei vorhanden ist, aber diese von RFEM nicht direkt ausgelesen werden kann, da die Informationen an einem anderen Ort innerhalb der IFC gespeichert sind.

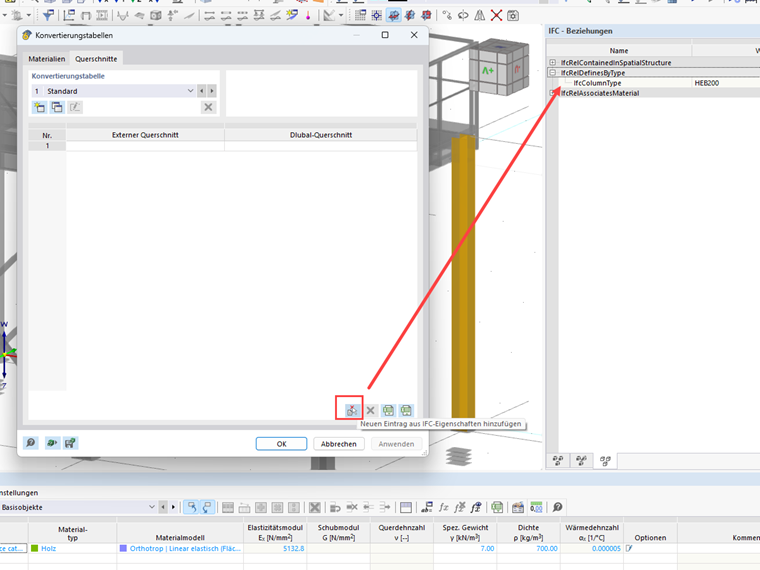

Um den Speicherort der Material- oder Querschnittsbezeichnung nachträglich zu ergänzen, kann ein neuer Eintrag aus den IFC-Eigenschaften für die Konvertierungstabelle hinzugefügt werden.
Jetzt kann eine Konvertierung gemäß Punkt 1 durchgeführt werden.
