Odpověď:
Deformace konstrukcí citlivých na vítr může výrazně změnit aerodynamické charakteristiky. Deformované tvary mají často více nepravidelností na povrchu, což zvyšuje odpor. Na proudnicových plochách je proudění vzduchu přes objekt plynulejší, zatímco deformované nebo zubaté tvary mají tendenci narušovat proudění vzduchu a vytvářet turbulence.

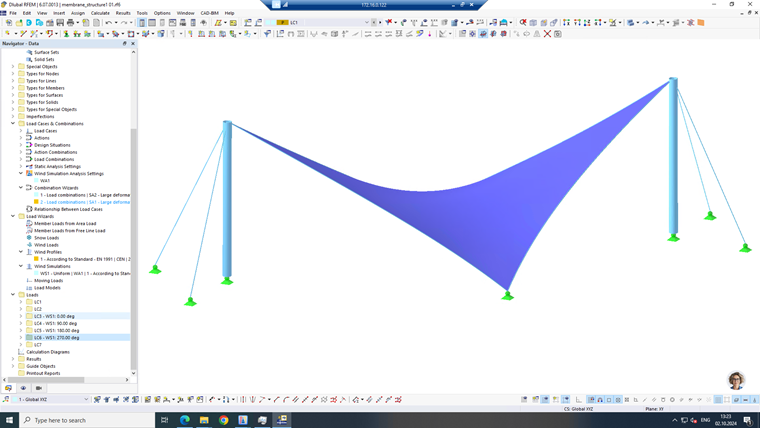

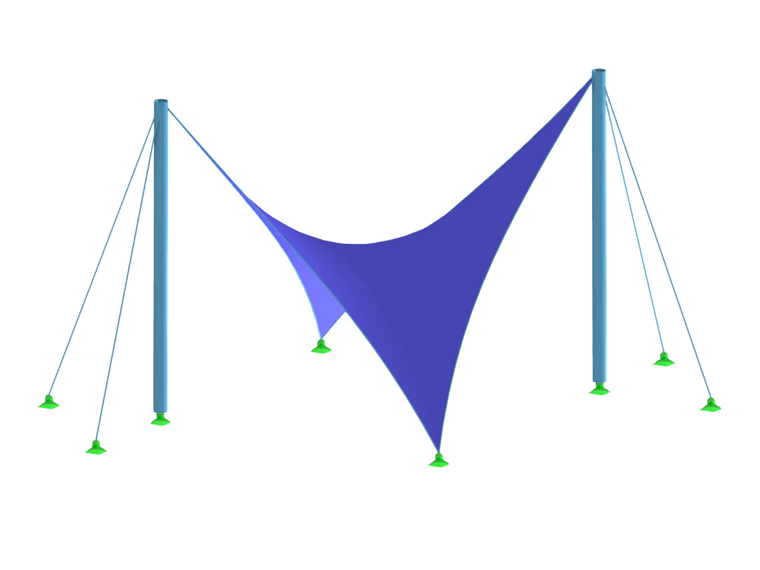

Jako případovou studii představujeme tahovou plošnou konstrukci. Původní tvar po analýze form-findingu v programu RFEM 6 je znázorněn na obrázku 1.
Původní tvar lze přenést do programu RWIND pro simulaci větru, jak je znázorněno na obrázku 2.

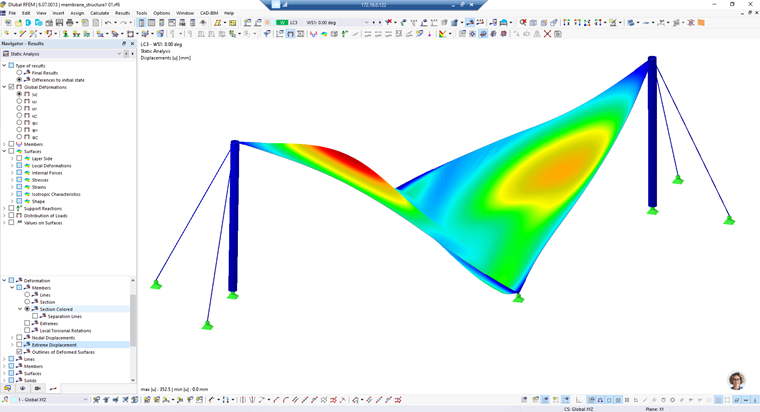

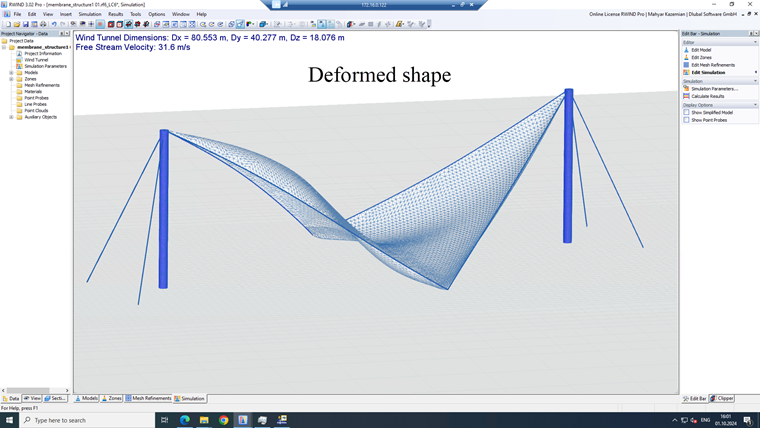

Po CFD simulaci je na obr. 3 získán deformovaný tvar při zatížení větrem.

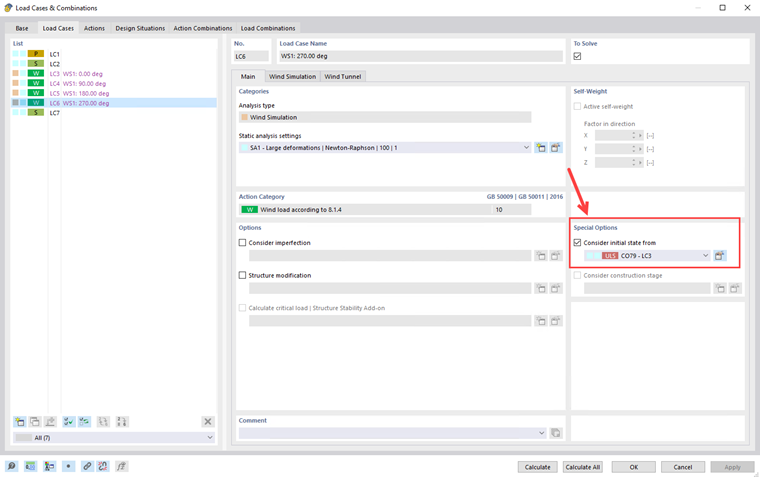

Při zohlednění počáteční podmínky (obrázek 4) je možné převést deformovaný tvar předchozího zatěžovacího stavu jako počáteční stav pro příslušný zatěžovací stav v programu RWIND (obrázek 5).
