Exportación de la deformada de la estructura en simulación CFD de RFEM a RWIND

¿Cómo puedo determinar el tiempo total de simulación adecuado para un análisis no estacionario en RWIND?


Respuesta:

La deformación de estructuras sensibles al viento puede alterar significativamente las características aerodinámicas. Las formas deformadas suelen tener más irregularidades en las superficies, aumentando la resistencia. El flujo de aire sobre un objeto es más suave en superficies aerodinámicas, mientras que las formas deformadas o irregulares tienden a interrumpir el flujo de aire, creando turbulencias.

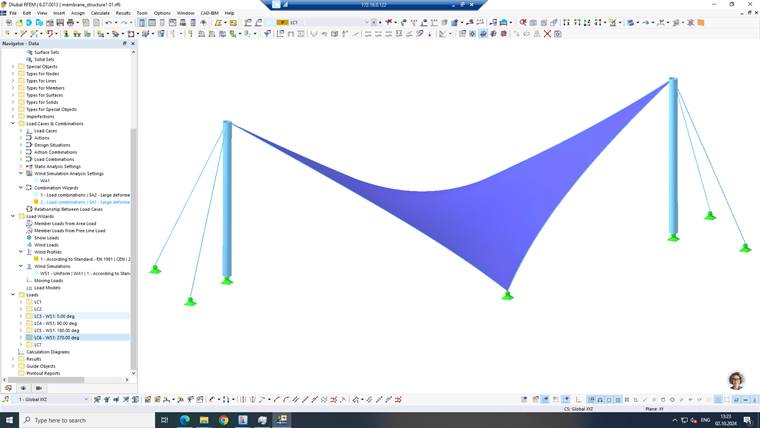

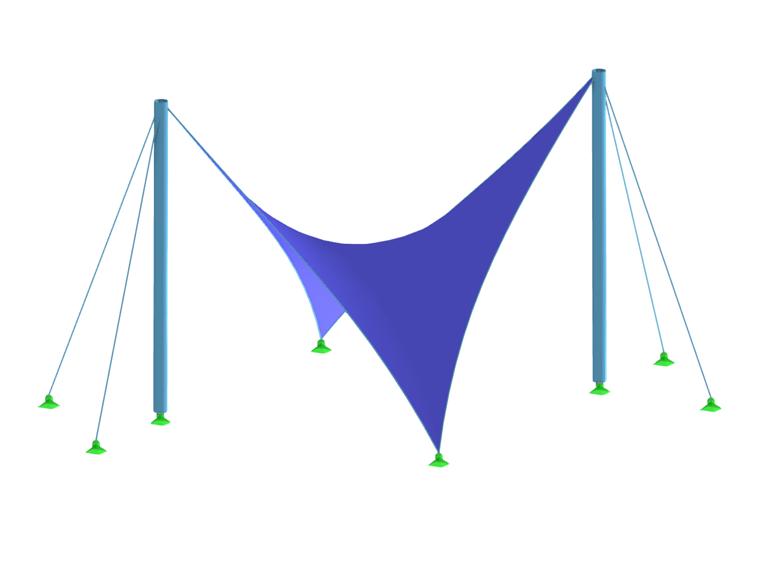

Una estructura de membrana tensada se considera un caso de estudio para presentar la característica actual. La forma original tras el análisis de búsqueda de forma en RFEM 6 se muestra en la Imagen 1.

La forma original se puede transferir a RWIND para la simulación de viento, como se muestra en la Imagen 2.

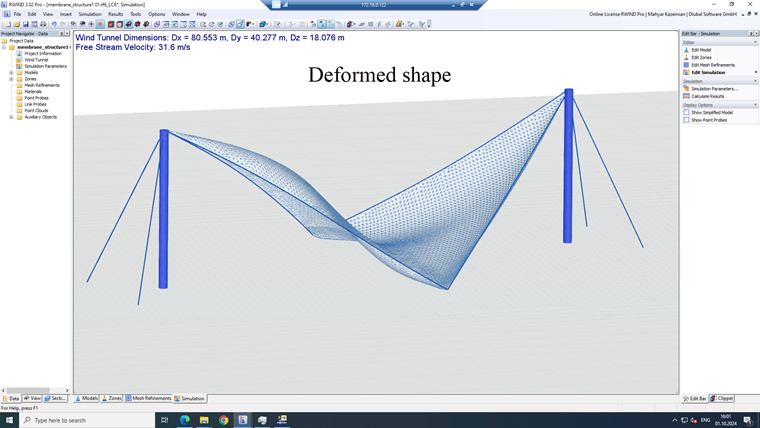

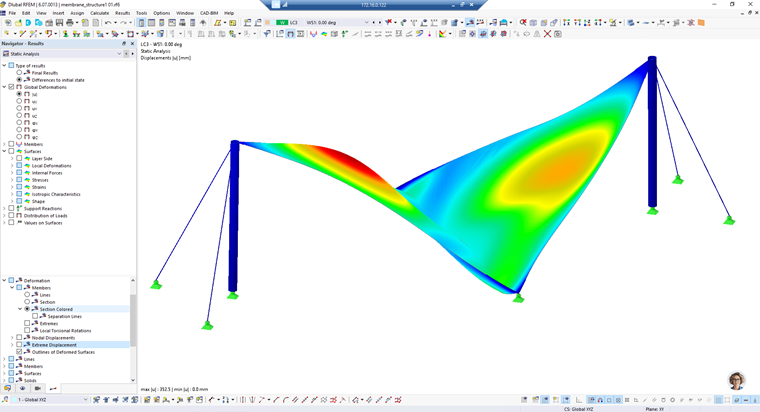

Después de la simulación CFD, se obtiene la forma deformada bajo carga de viento en la Imagen 3.

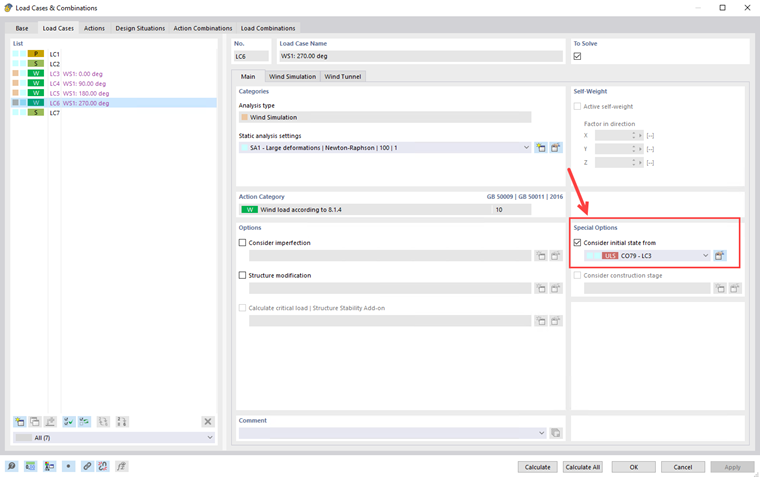

Al considerar la condición inicial (Imagen 4), es posible transferir la forma deformada del caso de carga anterior como estado inicial para el correspondiente caso de carga en RWIND (Imagen 5).
