Réponse:
La déformation des structures sensibles au vent peut modifier de manière significative les caractéristiques aérodynamiques. Les formes déformées présentent souvent plus d’irrégularités de surface augmentant la traînée. Les flux d’air autour d’un objet sont plus fluides sur les surfaces aérodynamiques, tandis que les formes déformées ou irrégulières tendent à perturber ces flux, et génèrent ainsi des turbulences.

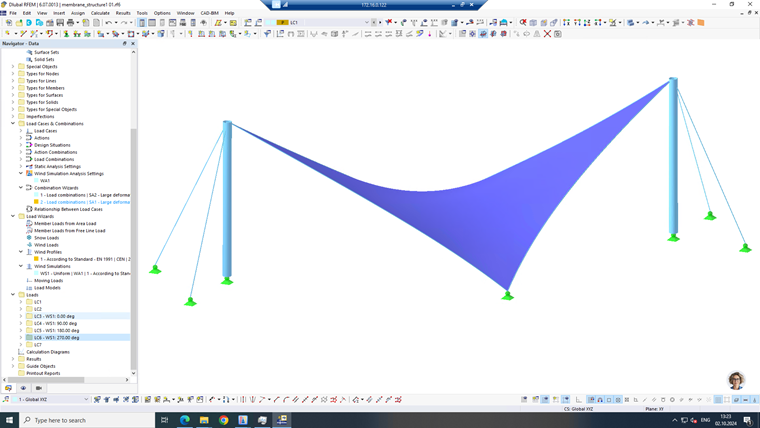

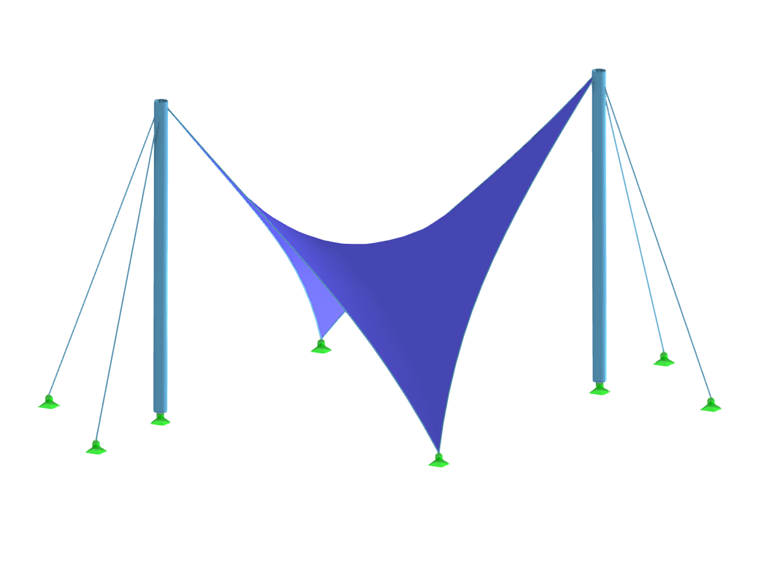

Une structure à surface tendue est considérée comme une étude de cas pour présenter la fonctionnalité actuelle. La forme d’origine après analyse de recherche de forme dans RFEM 6 est montrée sur l’image 1.

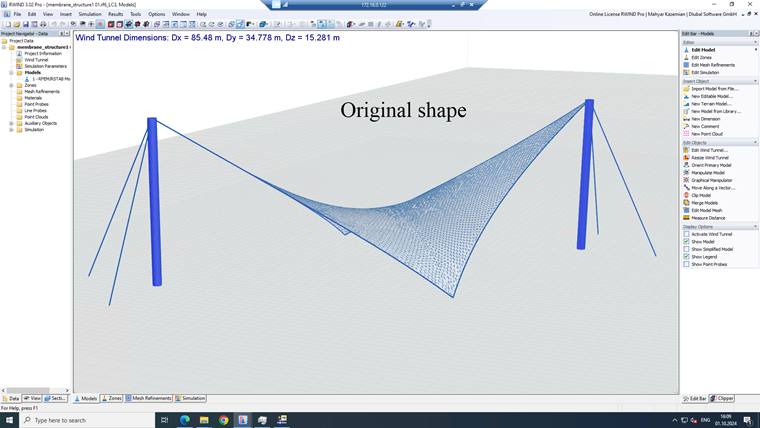

La forme d’origine peut être transférée vers RWIND pour la simulation du vent, comme illustré dans l’image 2.

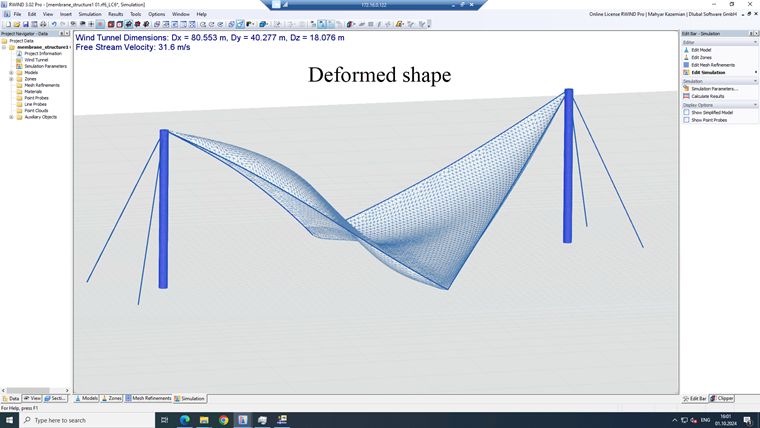

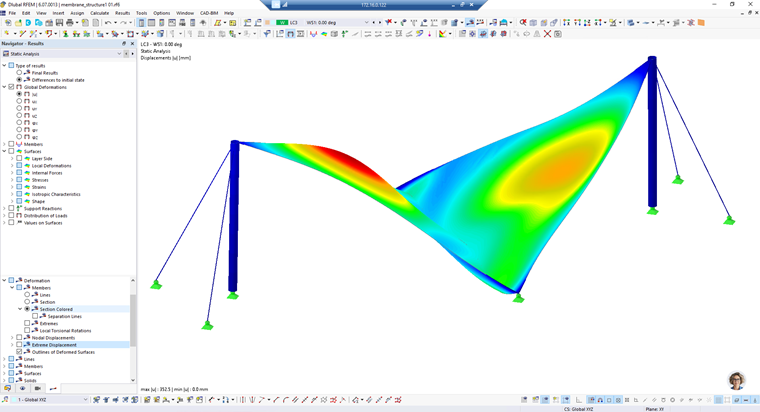

Suite à la simulation CFD, la forme déformée sous charge de vent est obtenue à l’image 3.

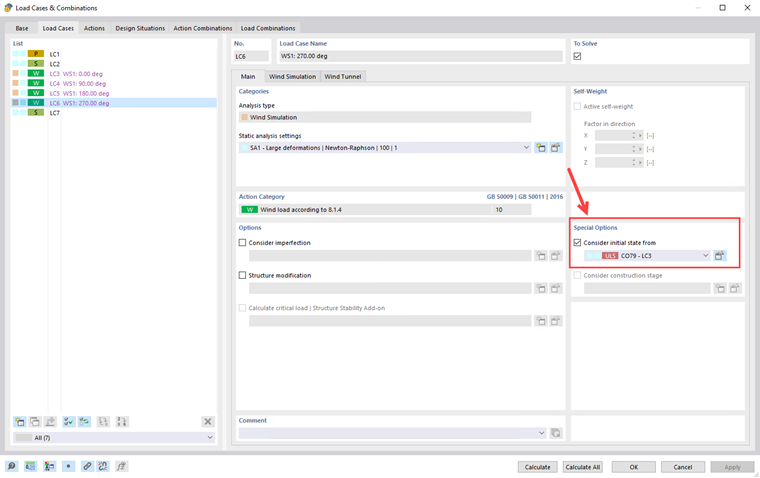

Considérer la condition initiale (image 4) permet de transférer la forme déformée du cas de charge précédent comme état initial pour le cas de charge correspondant dans RWIND (image 5).
