Antwort:
Durch die Verformung der windempfindlichen Strukturen können die aerodynamischen Eigenschaften maßgeblich verändert werden. Verformte Formen haben oft mehr Oberflächenunregelmäßigkeiten, was den Widerstand erhöht. Die Luft strömt um ein Objekt an stromlinienförmigen Oberflächen gleichmäßiger um, während verformte oder zackige Formen dazu führen, die Luftströmung zu unterbrechen und Turbulenzen zu erzeugen.

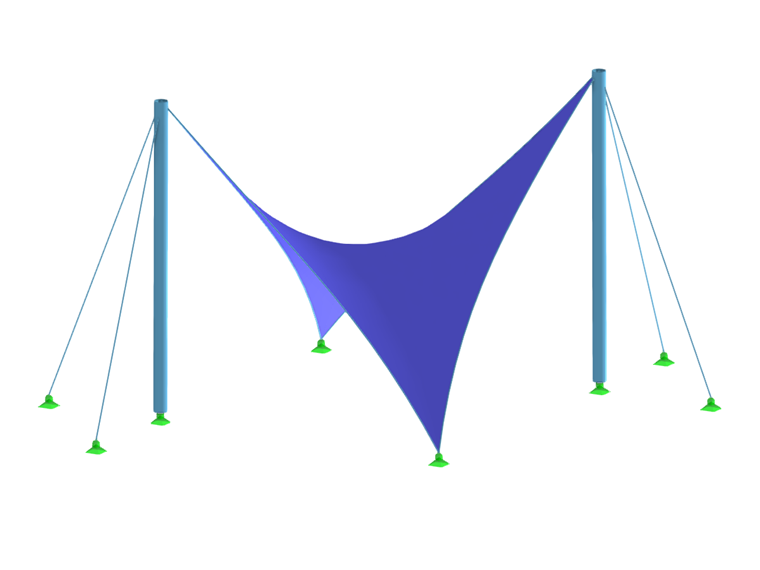

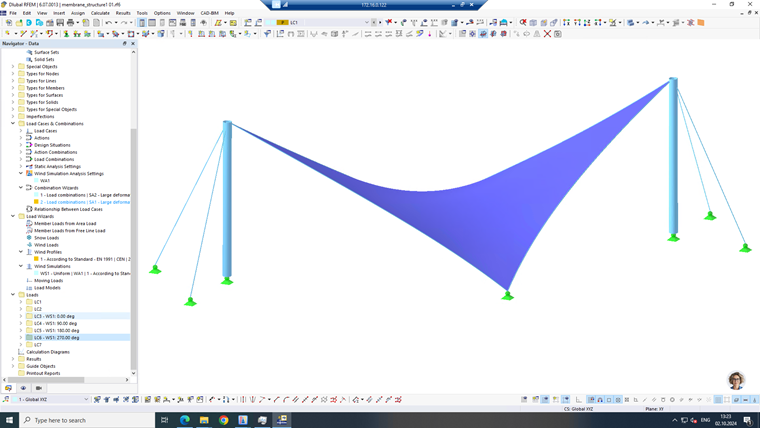

Ein Flächentragwerk mit Zug wird als Fallbeispiel für die Vorstellung des aktuellen Features betrachtet. Die ursprüngliche Form nach einer Formfindungsanalyse in RFEM 6 ist in Bild 1 dargestellt.

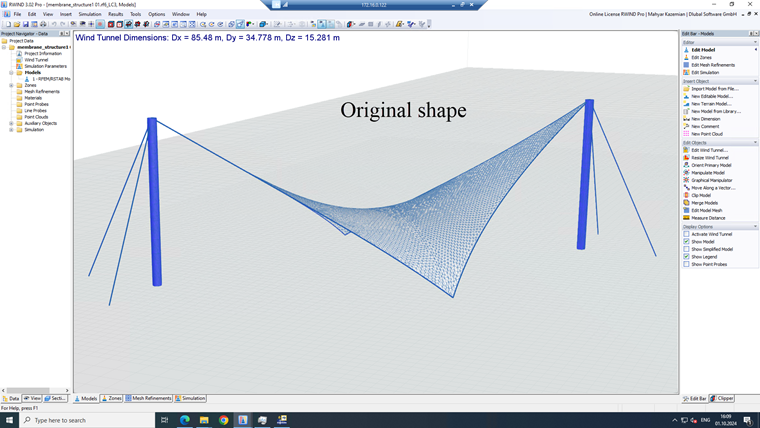

Die ursprüngliche Form kann für die Windsimulation nach RWIND übertragen werden, wie in Bild 2 gezeigt.

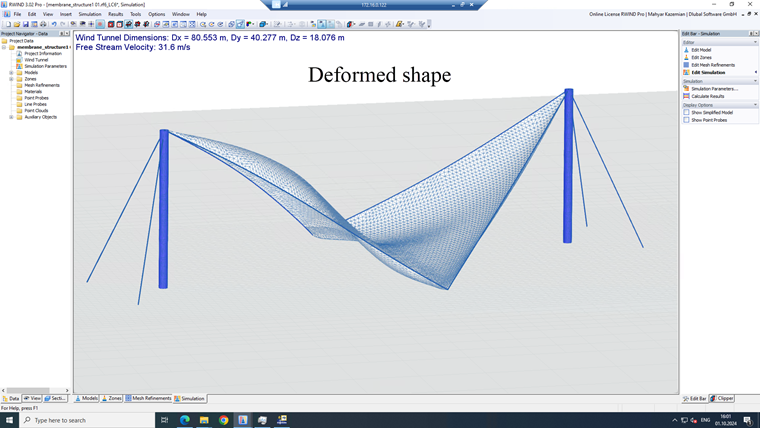

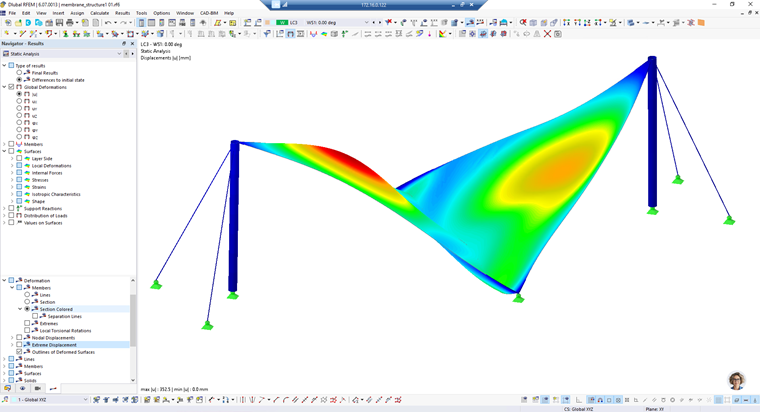

Nach der CFD-Simulation erhält man die verformte Form unter Windlast in Bild 3.
Unter Berücksichtigung der Anfangsbedingung (Bild 4) ist es möglich, die verformte Form des vorherigen Lastfalls als Anfangszustand für den entsprechenden Lastfall in RWIND zu übernehmen (Bild 5).
