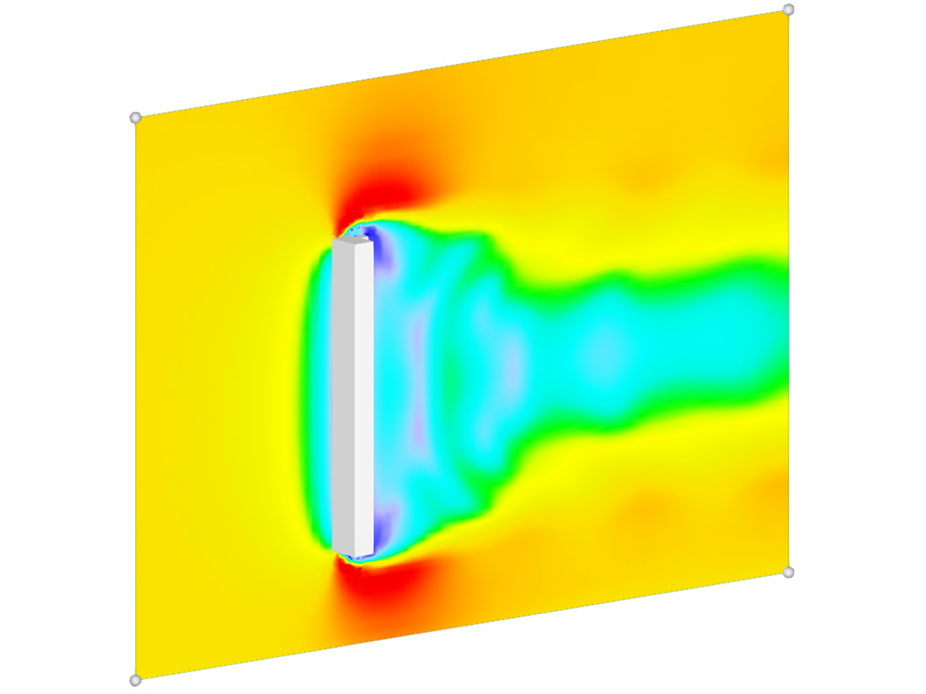

Tento příklad antény představuje podrobnou studii účinků zatížení větrem na konstrukce antén, která integruje simulaci RWIND s výpočetní dynamikou tekutin pro přesné vyhodnocení. Jako druhá iterace příkladu z Cách poskytuje vhled do simulace větru a chování konstrukce pod aerodynamickými silami. Model slouží jako praktický referenční bod pro inženýry řešící problémy vyvolané větrem v návrhu antén.
Model použitý v
Příklad analýzy větru na anténě
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
