Risposta:
Per lo scambio dati tra HiCAD e RFEM 6 è disponibile lo scambio dati basato su file.
I programmi supportano i seguenti formati:
File IFC da HiCAD a RFEM 6

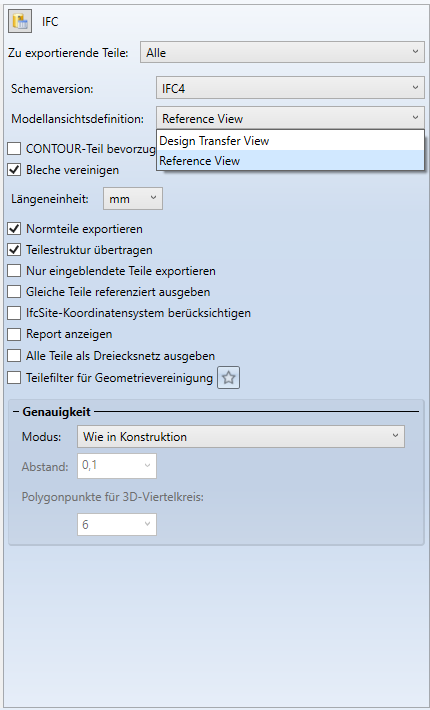

Per l'esportazione da HiCAD nel formato IFC, sono disponibili le definizioni delle viste del modello "Design Transfer View" e "Reference View". Entrambi i formati possono essere importati in RFEM 6.
Dopo l'importazione in RFEM 6, si apre automaticamente il Navigatore IFC, attraverso cui è possibile selezionare i componenti importati. La struttura è organizzata come la struttura di assiemi creata in HiCAD.
È possibile controllare anche le visibilità tramite i tipi di oggetto IFC nel Navigatore.
Con un clic destro su uno o più oggetti, si ha la possibilità di convertirli in oggetti RFEM.
File IFC da RFEM 6 a HiCAD
Per lo scambio di un file IFC da RFEM 6, è importante utilizzare il tipo di file "IFC 4 – Reference view" durante il salvataggio.
Quindi puoi importare il file in HiCAD tramite l'importazione 3D.
Prodotto DSTV (.stp) da HiCAD a RFEM 6

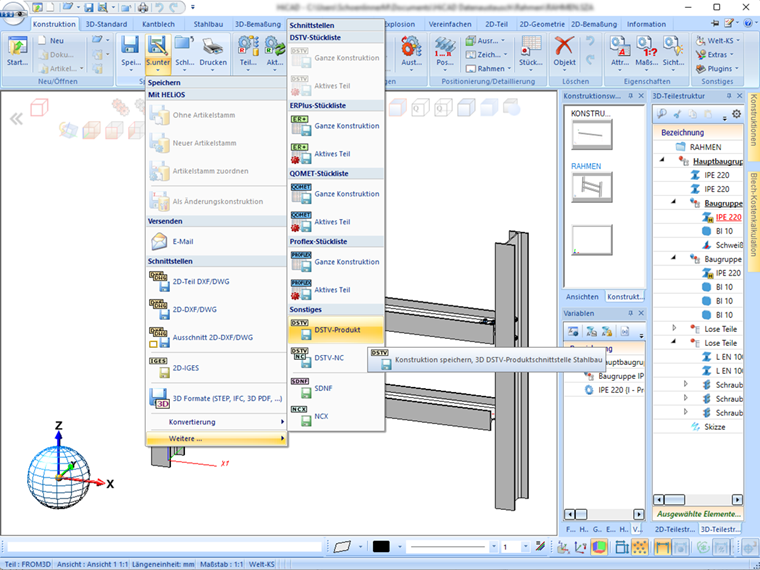

Per lo scambio nel formato DSTV .stp, seleziona in HiCAD l'opzione di salvataggio "Altri..." e "Prodotto DSTV".
Per l'importazione in RFEM 6, anche qui hai a disposizione l'opzione "DSTV" per leggere questo formato di file.
Successivamente si apre automaticamente la finestra "Tabelle di conversione", attraverso cui è possibile definire i materiali e le sezioni.
Prodotto DSTV (.stp) da RFEM 6 a HiCAD
Se esporti un file DSTV da RFEM 6, puoi importarlo in HiCAD aprendo un prodotto DSTV.
Riceverai i centri delle sezioni sotto forma di elementi asta. Puoi quindi trasformarli in sezioni con il comando "Sostituisci con profilo standard".
