Risposta:
Tekla a RFEM 6

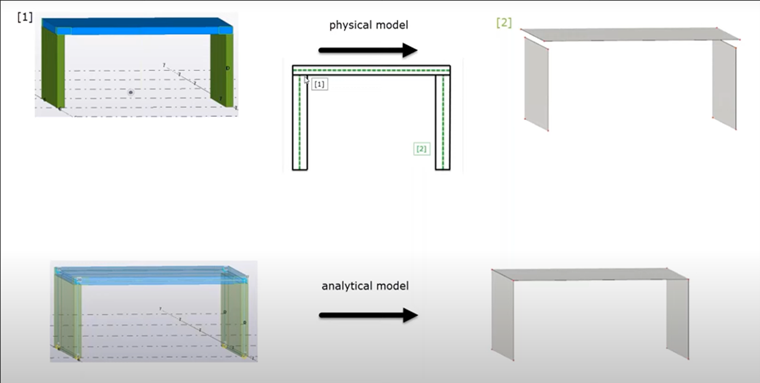

Quando si esporta da Tekla a RFEM 6, è possibile scegliere tra l'esportazione del modello fisico o del modello analitico:
Modello fisico: Esporta il modello solido indipendentemente dalle posizioni assiali. Sebbene le aste appaiano visivamente corrette, non saranno collegate correttamente, richiedendo modifiche significative prima di eseguire qualsiasi analisi.
Dati esportati:
- Sezioni traversali
- Materiali
Modello analitico: Esporta il modello wireframe con le posizioni degli assi regolate, assicurando che le aste e le superfici siano collegate alla linea centrale. Questo modello deve essere creato in Tekla prima dell'esportazione. Questo può essere generato automaticamente.
Dati del modello esportati:
- Sezioni traversali
- Materiali
- Condizioni di fine asta
- Vincoli esterni
- Casi e combinazioni di carico
- CC/ CO
Opzioni di esportazione:
- Nuovo modello: Apre un nuovo file in RFEM 6 e importa il modello Tekla.
- Sovrascrivi modello corrente: Sostituisce il modello RFEM 6 esistente con il modello Tekla.
RFEM 6 a Tekla
Quando si importa un modello da RFEM 6 in Tekla, è possibile importare sia i modelli fisici che analitici. L'opzione "Importa modello analitico" può essere deselezionata per importare solo il modello fisico.
Dati del modello importati:
- Sezioni traversali
- Materiali
Opzioni di importazione:
- Sovrascrivi: Cancella completamente il file Tekla.
- Aggiungi: Aggiunge nuove aste/superfici e rimuove quelle mancanti.
- Aggiorna il modello esistente: Consente l'aggiornamento di materiali, sezioni, spessori e oggetti, aggiungendo nuovi o rimuovendo quelli inesistenti.
