Exportation et importation de flux de travail entre RFEM 6 et Tekla : Données de Modèle et flux de travail

Tekla vers RFEM 6

Lors de l’exportation depuis Tekla vers RFEM 6, vous pouvez choisir d’exporter le modèle physique ou le modèle analytique :

Modèle Physique : Exporte le modèle solide sans tenir compte des positions axiales. Bien que les barres semblent visuellement correctes, elles ne seront pas correctement connectés, nécessitant des ajustements significatifs avant toute analyse.
Données exportées :

• Sections transversales
• Matériaux

Modèle Analytique : Exporte le modèle en rendu filaire avec des positions d’axes ajustées, garantissant que les éléments et les surfaces sont connectés à la ligne centrale. Ce modèle doit être créé dans Tekla avant exportation. Il peut être généré automatiquement.
Données du modèle exporté :

• Sections
• Matériaux
• Conditions aux extrémités de barre
• Appuis
• Cas et combinaisons de charges
• Chargement

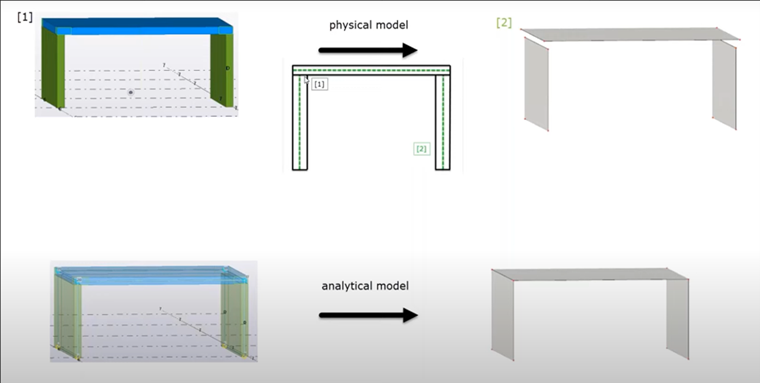

Modèle physique et modèle analytique

Options d’exportation Tekla

Options d’exportation :

• Nouveau Modèle : Ouvre un nouveau fichier dans RFEM 6 et importe le modèle Tekla.
• Écraser le modèle actuel : Remplace le modèle RFEM 6 existant par le modèle Tekla.

RFEM 6 vers Tekla

Lors de l'importation d’un modèle depuis RFEM 6 vers Tekla, les modèles physiques et analytiques peuvent être importés. L’option « Importer le modèle analytique » peut être décochée pour n’importer que le modèle physique.
Données du modèle importé :

• Sections
• Matériaux

Options d’importation :

• Écraser : Efface complètement le fichier Tekla.
• Ajouter : Ajoute de nouvelles barres/surfaces et supprime ceux manquants.
• Mettre à jour le modèle existant : Permet la mise à jour des matériaux, sections, épaisseurs et objets, tout en ajoutant de nouveaux ou en supprimant ceux qui n’existent pas.

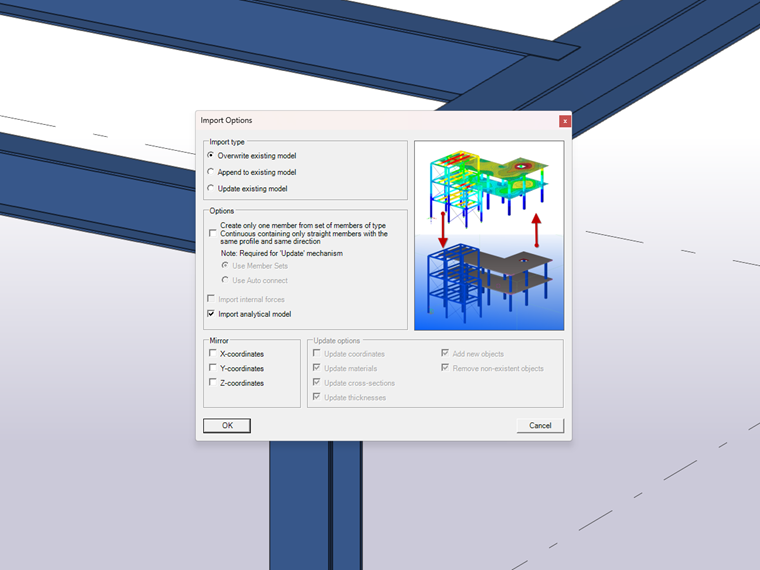

Options d’importation Tekla
