Eksportowanie i importowanie przepływów pracy między RFEM 6 a Tekla: Dane modelu i przepływy pracy

Jakie dane można przenosić podczas eksportu i importu między programami RFEM 6 i Tekla?


Odpowiedź:

Z programu Tekla do programu RFEM 6

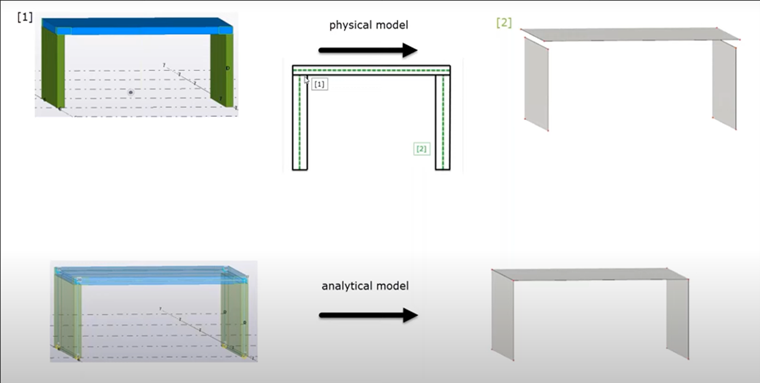

Podczas eksportu z programu Tekla do programu RFEM 6 możesz wybierać między eksportem modelu fizycznego a analitycznego:
Model fizyczny: Eksportuje model bryłowy bez uwzględnienia położenia osi. Pręty wizualnie wydają się poprawne, jednak nie są prawidłowo połączone, co wymaga znaczących poprawek przed przystąpieniem do analizy.
Eksportowane dane:

  • Przekroje
  • Materiały

Model analityczny: Eksportuje model szkieletowy z dostosowanymi położeniami osi, zapewniając połączenie prętów i powierzchni w osi. Ten model musi być utworzony w programie Tekla przed eksportem. Może być generowany automatycznie.
Eksportowane dane modelu:

  • Przekroje
  • Materiały
  • Warunki końcowe prętów
  • Podpory
  • Przypadki obciążenia i kombinacje
  • Obciążenie

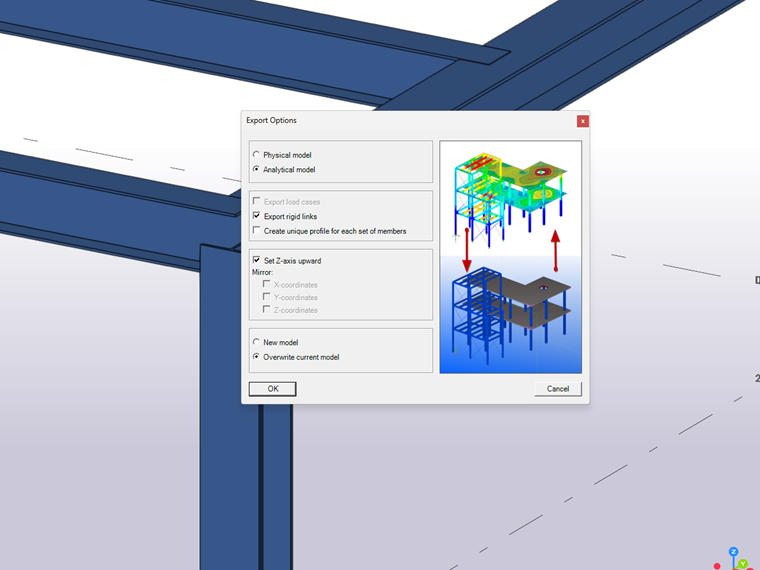

Opcje eksportu:

  • Nowy model: Otwiera nowy plik w programie RFEM 6 i importuje model Tekla.
  • Nadpisz obecny model: Zastępuje istniejący model RFEM 6 modelem Tekla.

Z programu RFEM 6 do programu Tekla

Podczas importowania modelu z programu RFEM 6 do programu Tekla można importować zarówno modele fizyczne, jak i analityczne. Można przy tym odznaczyć opcję "Importuj model analityczny", aby zaimportować tylko model fizyczny.
Importowane dane modelu:

  • Przekroje
  • Materiały

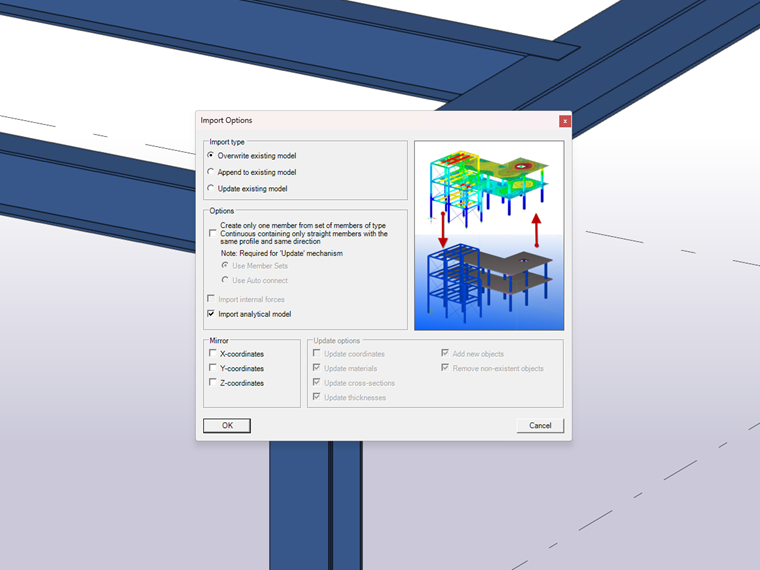

Opcje importu:

  • Nadpisz: Całkowicie usuwa plik Tekla.
  • Załącznik: Dodaje nowe pręty/powierzchnie i usuwa brakujące.
  • Aktualizuj istniejący model: Umożliwia aktualizację materiałów, przekrojów, grubości i obiektów, jednocześnie dodając nowe lub usuwając nieistniejące.
