Resposta:
Tekla ao RFEM 6

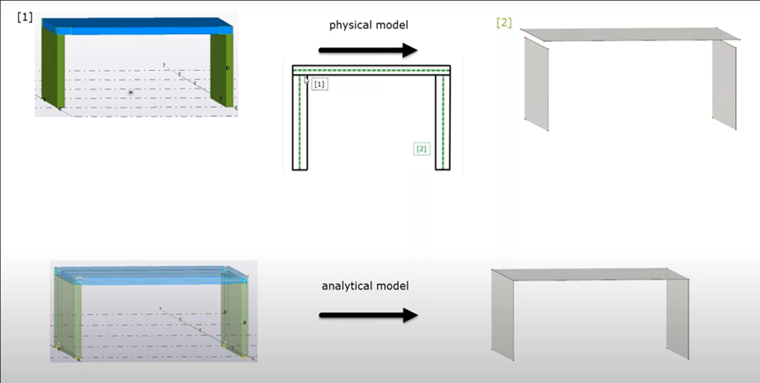

Ao exportar do Tekla para o RFEM 6, pode escolher entre exportar o modelo físico ou o modelo analítico:
Modelo físico: Exporta o modelo sólido não considerando as posições axiais. Enquanto as barras aparecem visualmente corretas, não estão conectadas corretamente, sendo necessário efetuar grandes ajustes antes de realizar qualquer análise.
Dados exportados:
- Secções
- Materiais
Modelo analítico: Exporta o modelo de linhas com as posições dos eixos ajustadas, assegurando que as barras e superfícies estão unidas pela linha central. Este modelo deve ser criado no Tekla antes da exportação. Este pode ser gerado automaticamente.
Dados do modelo exportados:
- Secções
- Materiais
- Condições de extremidade de barra
- Apoios
- Casos e combinações de carga
- Carga

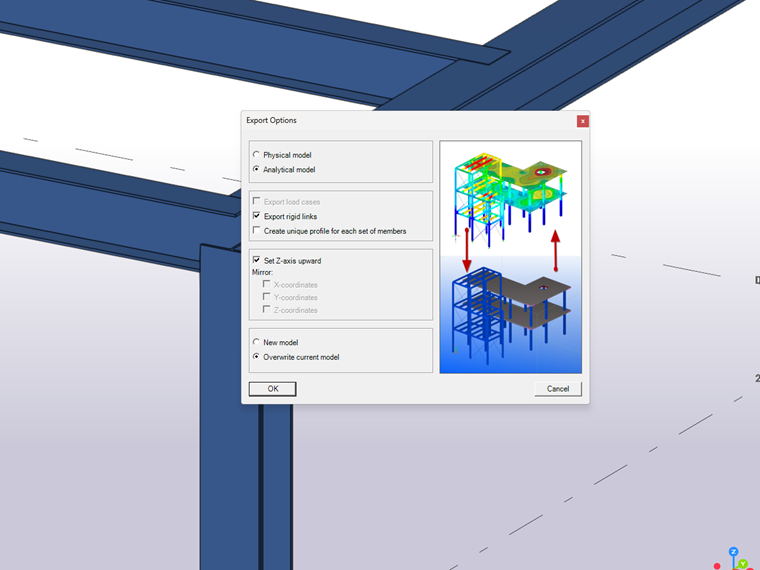

Opções de exportação:
- Novo modelo: Abre um novo ficheiro no RFEM 6 e importa o modelo do Tekla.
- Sobrescrever modelo atual: Substitui o modelo existente do RFEM 6 pelo modelo do Tekla.
RFEM 6 com Tekla
Ao importar um modelo do RFEM 6 para o Tekla, tanto o modelo físico como o analítico podem ser importados. A opção para "Importar modelo analítico" pode ser desmarcada para importar apenas o modelo físico.
Dados do modelo importado:
- Secções
- Materiais

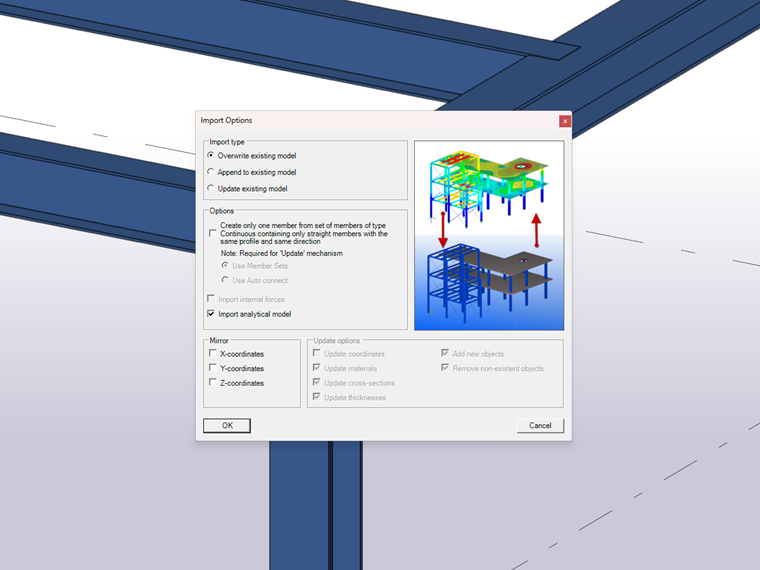

Opções de importação:
- Sobrescrever: Elimina completamente o ficheiro Tekla.
- Anexo: Adiciona novas barras/superfícies e remove as que faltam.
- Atualizar modelo existente: Permite a atualização de materiais, secções, espessuras e objetos, acrescentando novos ou removendo não existentes.
