RFEM 6 和 Tekla 之间导入导出工作流程:模型数据和工作流程

在 RFEM 6 和 Tekla 之间进行导出和导入时,可以传输哪些数据?


回复:

Tekla 到 RFEM 6

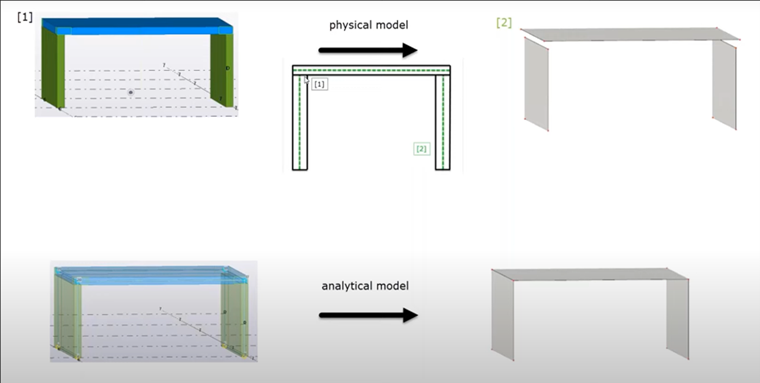

从 Tekla 导出到 RFEM 6 时,可以选择导出物理模型或解析模型:
物理模型:导出实体模型时不考虑轴的位置。虽然杆件在视觉上看起来是正确的,但它们之间的连接并不正确,因此在运行任何分析之前需要进行大量调整。
导出数据:

  • 截面
  • 材料

解析模型:导出线框模型时,通过调整轴线位置,确保了杆件和面在中线位置正确连接。此模型必须在 Tekla 中创建后才能导出,也可以自动生成。
导出模型数据:

  • 截面
  • 材料
  • 杆端条件
  • 支座
  • 荷载工况和组合
  • 荷载

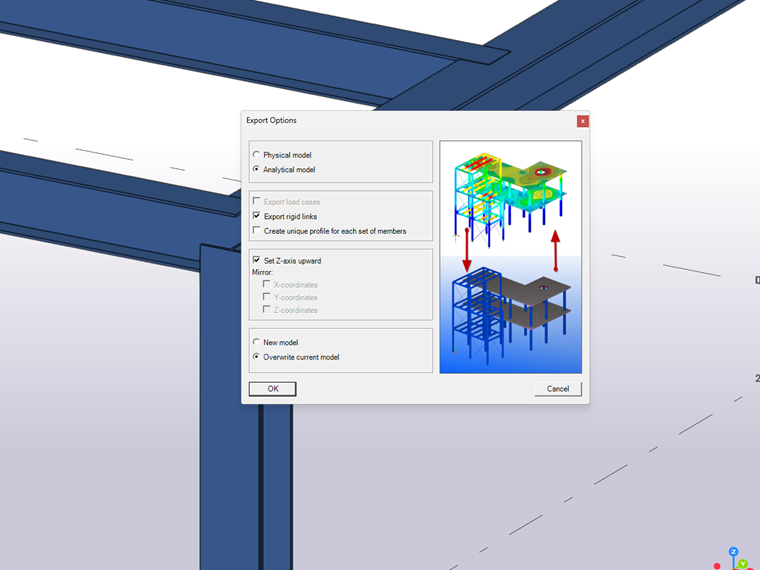

导出选项:

  • 新模型:在 RFEM 6 中打开一个新文件并导入 Tekla 模型。
  • 覆盖当前模型:用 Tekla 模型替换现有的 RFEM 6 模型。

RFEM 6 到 Tekla

从 RFEM 6 导入模型到 Tekla 时,可以导入物理模型和解析模型。可以取消激活“导入解析模型”选项,只导入物理模型。
导入模型数据:

  • 截面
  • 材料

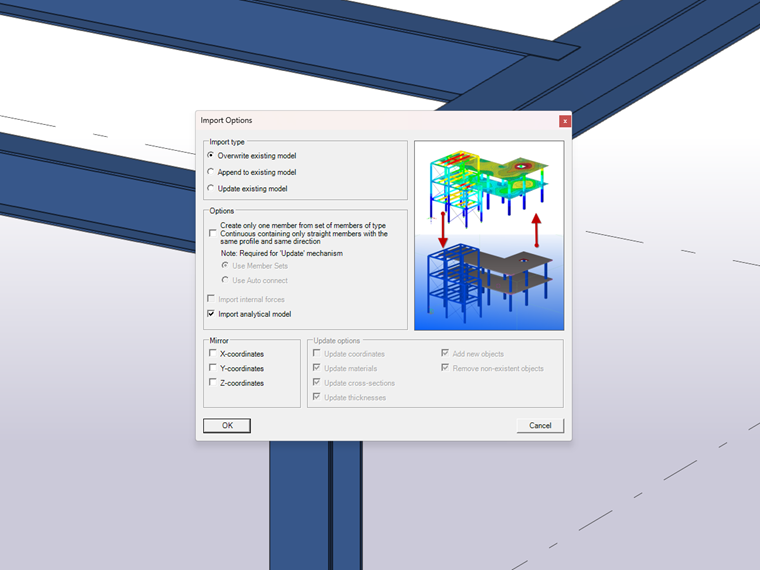

导入选项:

  • 覆盖:完全清除 Tekla 文件。
  • 附加:添加新的杆件/面,并删除缺失的。
  • 更新现有模型:允许更新材料、截面、厚度和对象,同时添加新的或移除不存在的。
