Odpověď:
Z programu Tekla do programu RFEM 6

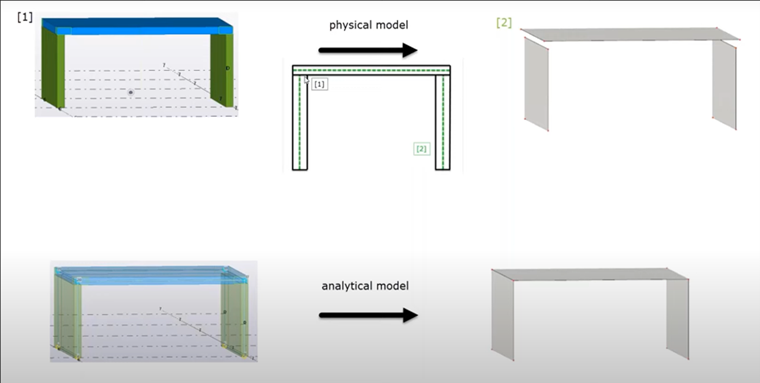

Při exportu z programu Tekla do programu RFEM 6 si můžete vybrat mezi exportem fyzického modelu nebo analytického modelu:
Fyzikální model: Exportuje model tělesa bez ohledu na polohy os. I když se pruty zdají být vizuálně správné, nebudou správně připojeny, což vyžaduje před spuštěním analýzy značné úpravy.
Exportovaná data:
- Průřezy
- Materiály
Analytický model: Vyexportuje drátový model s upravenými polohami os, přičemž je zajištěno, že pruty a plochy jsou ve střednicích spojené. Tento model je třeba před exportem v programu Tekla vytvořit. Lze jej vygenerovat automaticky.
Exportovaná data modelu:
- Průřezy
- Materiály
- Podmínky na konci prutu
- Podpory
- Zatěžovací stavy a kombinace
- Zatěžování

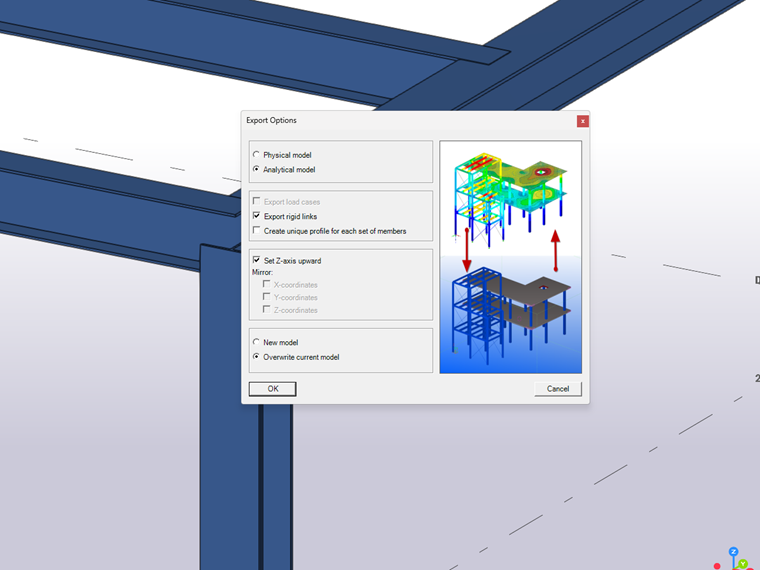

Možnosti exportu:
- Nový model: Otevře nový soubor v programu RFEM 6 a importuje model Tekla.
- Přepsat aktuální model: Nahradí stávající model v programu RFEM 6 modelem Tekla.
Z programu RFEM 6 do programu Tekla
Při přenosu modelu z programu RFEM 6 do programu Tekla lze importovat jak fyzikální, tak analytické modely. Pro import samotného fyzického modelu je třeba deaktivovat možnost "Importovat analytický model".
Importovaná data modelu:
- Průřezy
- Materiály

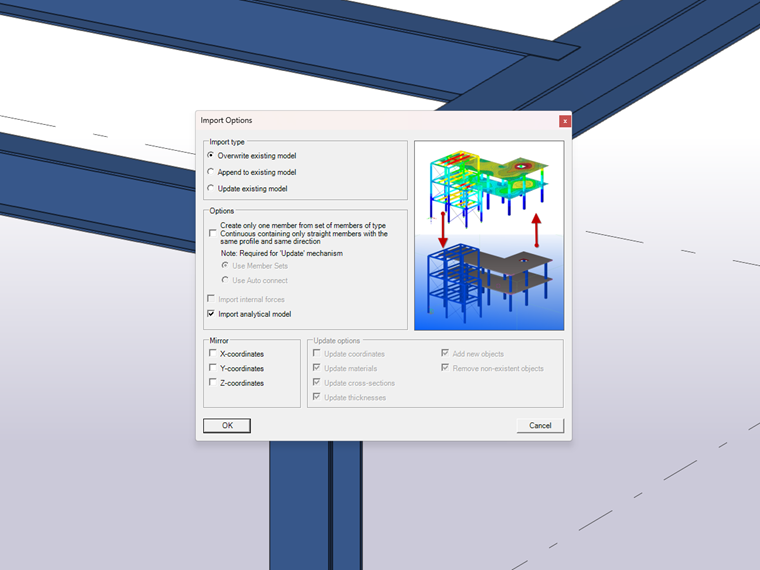

Možnosti importu:
- Přepsat: Soubor Tekla se zcela smaže.
- Připojit: Přidá nové pruty/plochy.
- Aktualizovat stávající model: Umožňuje aktualizovat materiály, průřezy, tloušťky a objekty a přidává nové nebo odebírá neexistující.
