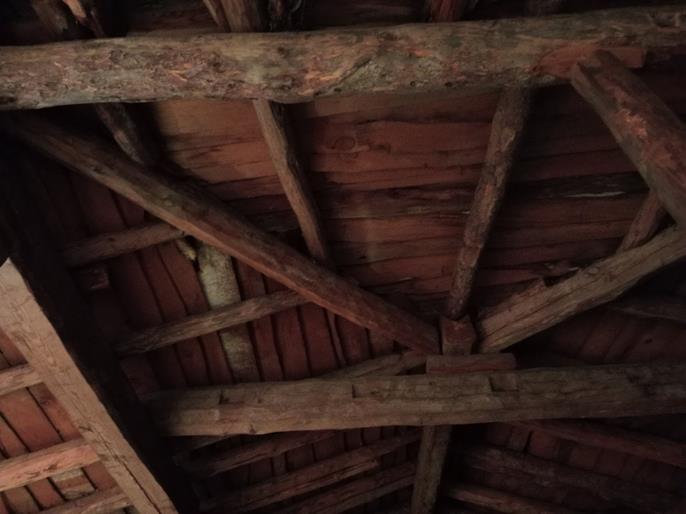

Projekt zahrnuje návrh dřevěné konstrukce tradičního domu v oblasti Pinares v Sorii. Jedná se o rodinný dům mezi zdmi z období před začátkem 20. století, které mohou být až 300 let staré.

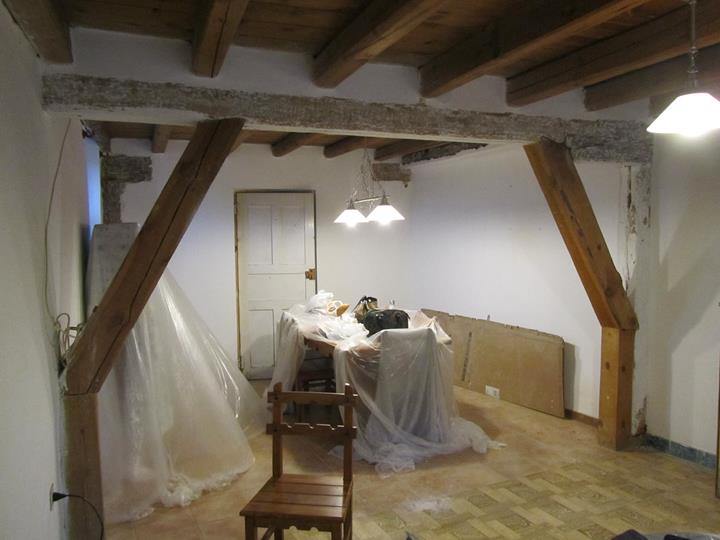

Konstrukce byla již při různých příležitostech upravována (1945, 1983), v reakci na změny potřeb a také pro doplnění výztuže.

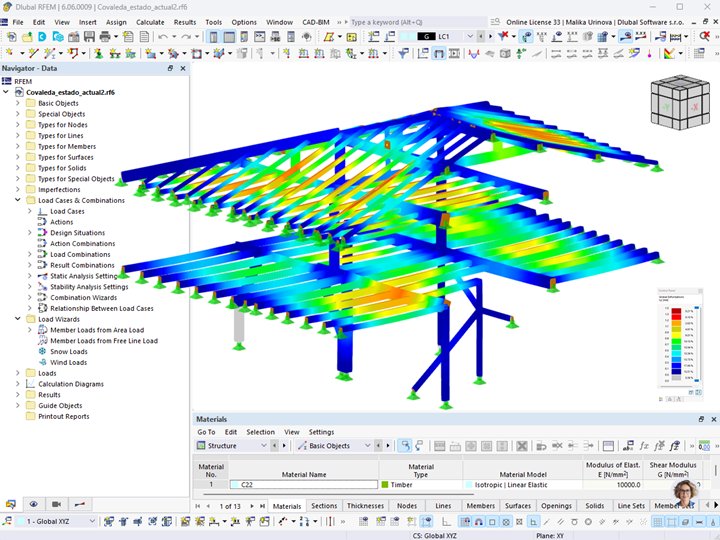

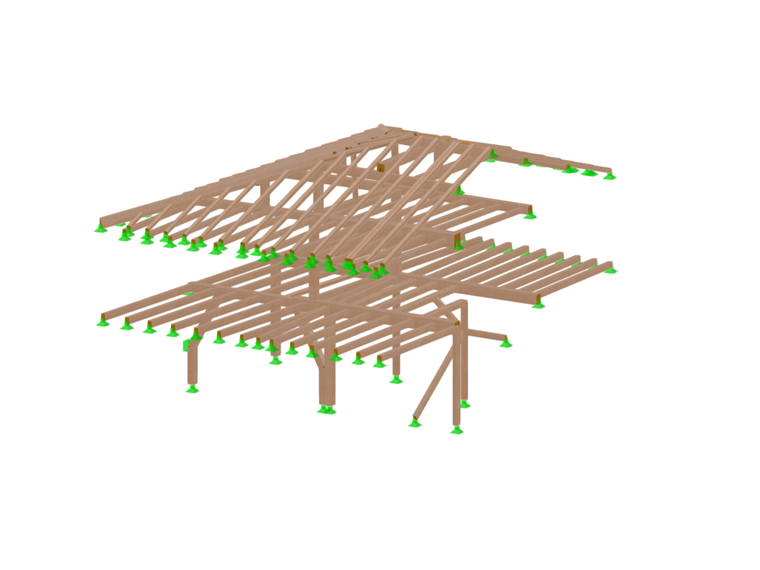

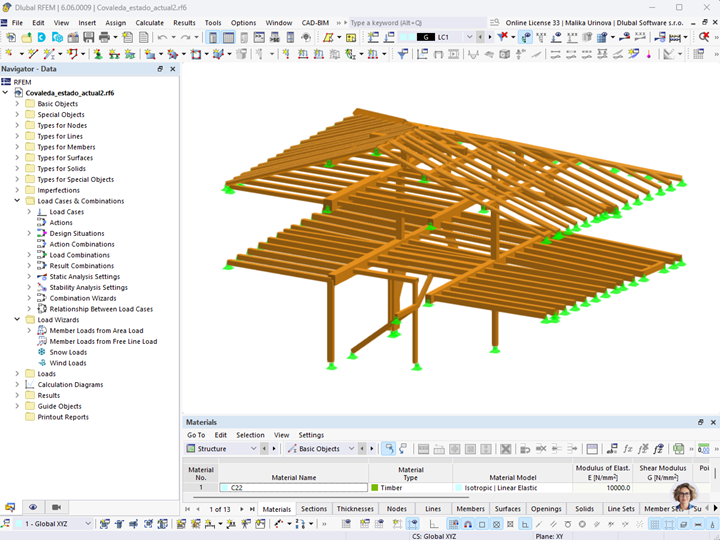

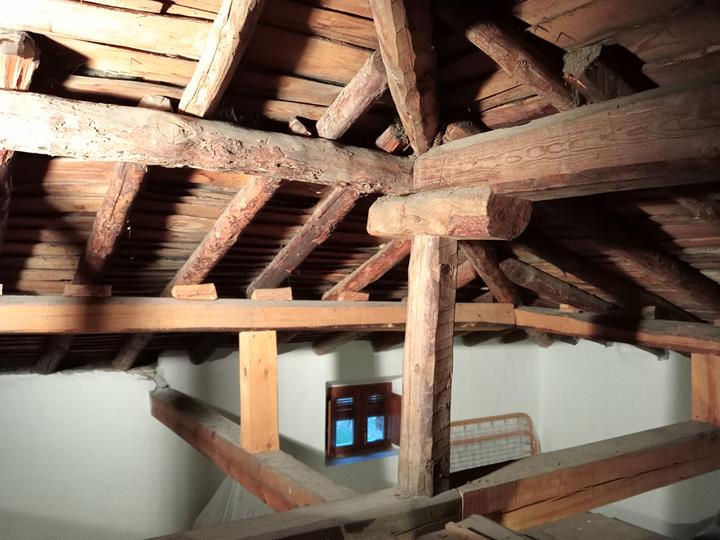

Po diagnostice možných patologií bylo v programu RFEM provedeno statické posouzení budovy a ověřeno, zda je možné splnit požadavky současných předpisů. Za tímto účelem se provedlo posouzení dřevěné konstrukce podle Eurokódu 5 a stabilitní analýza.
| Místo | Covaleda 42157, Soria Španělsko |
| Architektonický návrh | Xavier Bueno Llasat |
