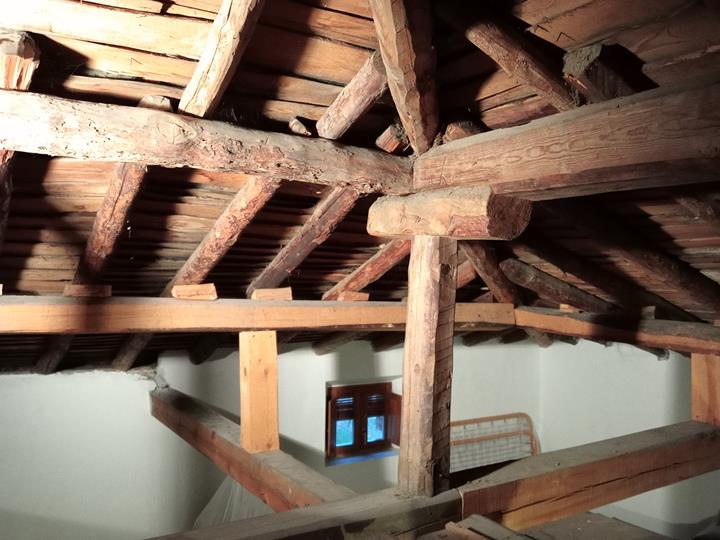

Diagnóstico y evaluación estructural de estructura de madera existente en Soria, España

El encargo consiste en la evaluación de la estructura de madera de una vivienda tradicional situada en la zona de Pinares, Soria. Se trata de una vivienda unifamiliar entre medianeras anterior a principios del siglo XX, pudiendo llegar a tener unos 300 años.

133x

Estructura

La estructura se ha modificado en diversas ocasiones (1945, 1983), tanto para responder a cambios en las necesidades como para añadir algún refuerzo.

Análisis estructural

Tras un diagnóstico de posibles patologías, se ha procedido a la evaluación estructural del edificio en RFEM, comprobando si sería posible el cumplimiento de las exigencias de la normativa actual. Para ello se utilizaron los complementos de cálculo de madera con el Eurocódigo 5 y de estabilidad.

Lugar

Covaleda

42157, Soria

España

Arquitectura

Xavier Bueno Llasat

Especificaciones del proyecto

Diagnóstico y evaluación estructural de estructura de madera existente © Xavier Bueno Llasat

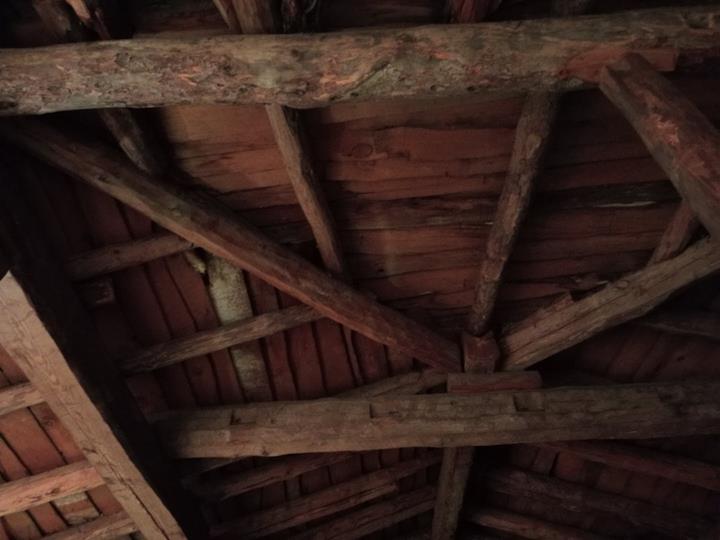

Detalle del techo de madera © Xavier Bueno Llasat

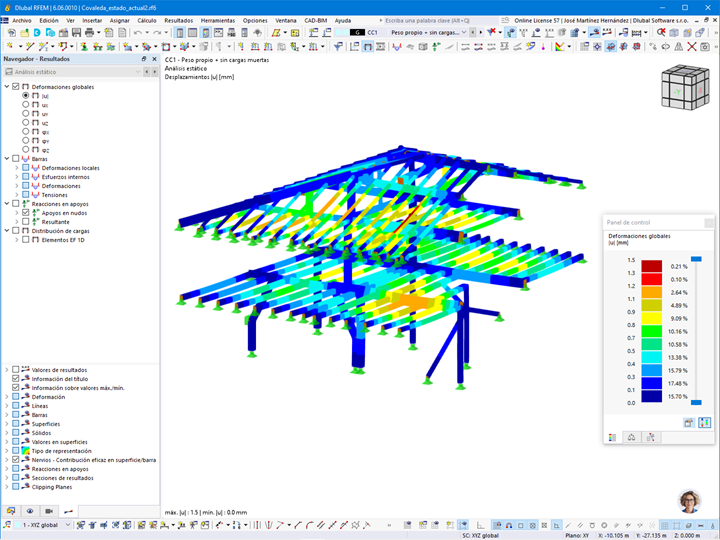

Deformaciones de la estructura sin cargas muertas | © Xavier Bueno Llasat

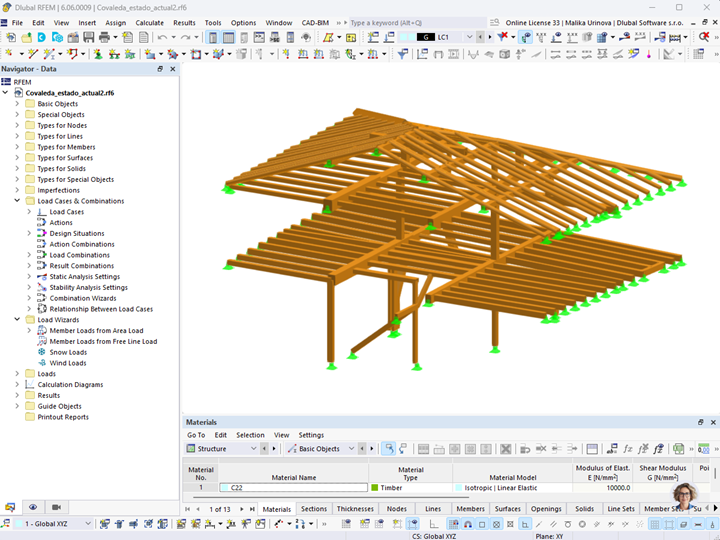

Modelo de la estructura de madera existente © Xavier Bueno Llasat

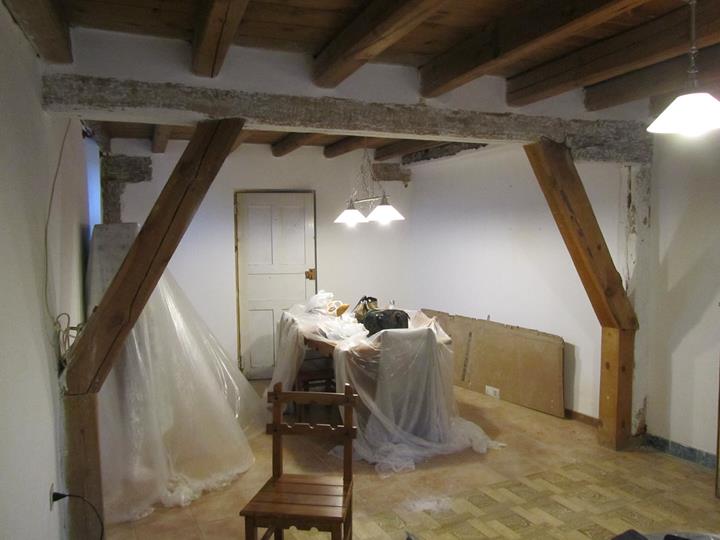

Habitación reforzada con vigas de madera © Xavier Bueno Llasat

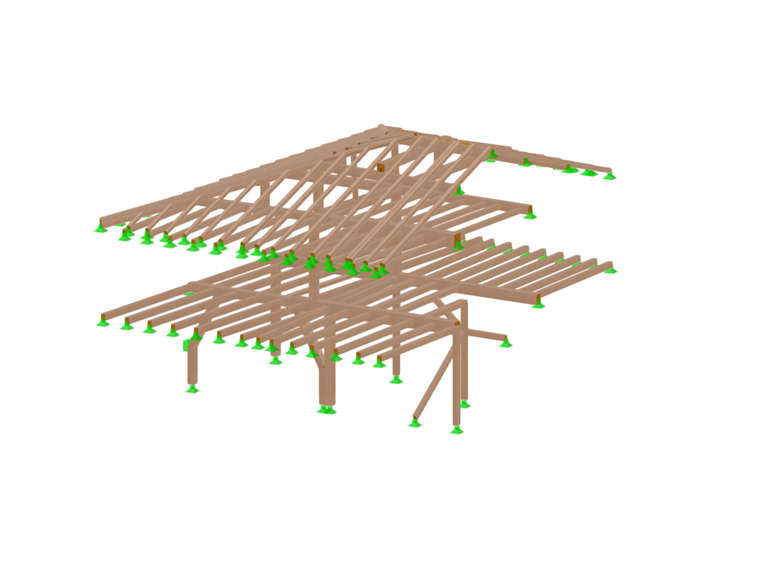

Datos del modelo

Número de nudos 387

Número de líneas 507

Número de barras 398

Número de casos de carga 7

Número de combinaciones de carga 114

Número de combinaciones de resultados 5

Peso completo 3.419 t

Dimensiones (métricas) 8,516 x 11,221 x 6,810 m

Dimensiones (imperiales) 27.94 x 36.81 x 22.34 feet

Versión del programa 5.30.02
