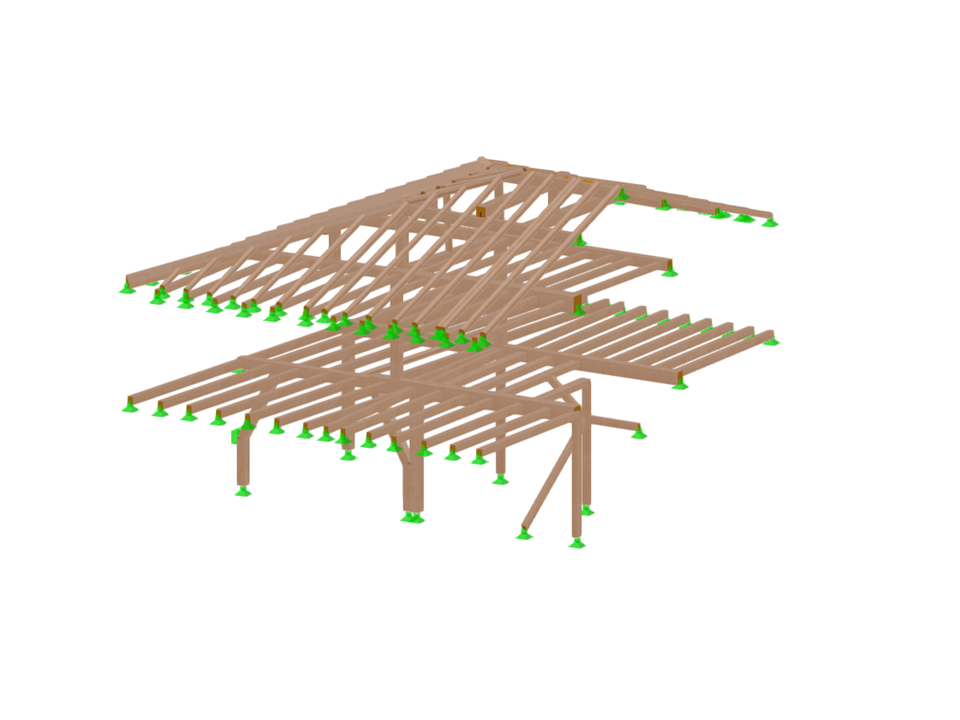

Diagnóstico y evaluación estructural de estructura de madera existente en Soria, España

Para la verificación de la estabilidad de barras utilizando el método de barra equivalente, es necesario definir longitudes de pandeo efectivo o lateral para determinar una carga crítica por falla de estabilidad. En este artículo se presenta una función específica de RFEM 6, mediante la cual se puede asignar una excentricidad a los apoyos en nudos y así influir en la determinación del momento flector crítico considerado en el análisis de estabilidad.

Consideración de los efectos de segundo orden de p-δ en RFEM 6 y RSTAB 9

Una situación estándar en la construcción de barras de madera es la capacidad de conectar barras más pequeñas mediante el apoyo en una barra de viga más grande. Además, las condiciones del extremo de las barras pueden incluir una situación similar en la que la viga se apoya en un tipo de soporte. En cualquier escenario, la viga se debe diseñar para considerar la capacidad de carga perpendicular a la fibra según NDS 2018 Sec. 3.10.2 y CSA O86:19 cláusulas 6.5.6 y 7.5.9. En el software de diseño estructural general, normalmente no es posible llevar a cabo esta comprobación de diseño completa, ya que se desconoce el área de apoyo. Sin embargo, en la nueva generación de RFEM 6 y el complemento Cálculo de madera, la característica añadida de 'apoyos de cálculo' ahora permite a los usuarios cumplir con las comprobaciones de diseño de los apoyos perpendiculares a la fibra de NDS y CSA.

Usando el tipo de espesor Panel de vigas, puede modelar elementos de paneles de madera en un espacio tridimensional. Simplemente especifique la geometría de la superficie, y los elementos del panel de madera se generarán utilizando una construcción interna de barra-superficie, incluyendo la simulación de la flexibilidad de la conexión. El tipo de espesor de la Placa de la viga se define utilizando el complemento Superficies multicapa.

Un "panel de vigas" le proporciona las siguientes ventajas:

• Es posible el revestimiento en una cara y en ambas caras
• Cálculo automático de un acoplamiento semirrígido
  • Revestimiento de madera
  • Revestimiento grapado
  • Revestimiento definido por el usuario
• Representación como un objeto geométrico completo en 3D (pórtico, traviesa, pilar, chapa, grapas), incluyendo la excentricidad
• Consideración de huecos mediante celdas de superficie
• Cálculo de los elementos estructurales utilizando el complemento Cálculo de madera
• Independiente del material (por ejemplo, paneles de yeso con secciones conformadas en frío y paneles de fibra de yeso como revestimiento)

• Ir al vídeo explicativo

En la biblioteca de estructuras de capas, están disponibles los siguientes fabricantes de madera contralaminada:

• Binderholz (EE. UU.)
• KLH (Estados Unidos, Canadá)
• Calle buck (Estados Unidos, Canadá)
• Nordic Structures (Estados Unidos, Canadá)
• Madera maciza de Mercer
• SmartLam
• Sterling Structural
• Superestructuras incluidas en la edición 32 de Lignatec "Crosslaminated Timber of Swiss Production"

Al importar una estructura de la biblioteca de estructuras de capas, todos los parámetros relevantes se adoptan automáticamente. La biblioteca se está actualizando constantemente.

¿Le gustaría calcular vigas curvadas (por ejemplo, de madera laminada encolada)? Para este propósito, puede usar varias distribuciones de sección para barras:

• Curvada
• Viga arqueada a dos aguas con altura constante
• Viga arqueada a dos aguas con altura variable
• Viga de vientre de pez | Parabólica

• Ir al vídeo explicativo
