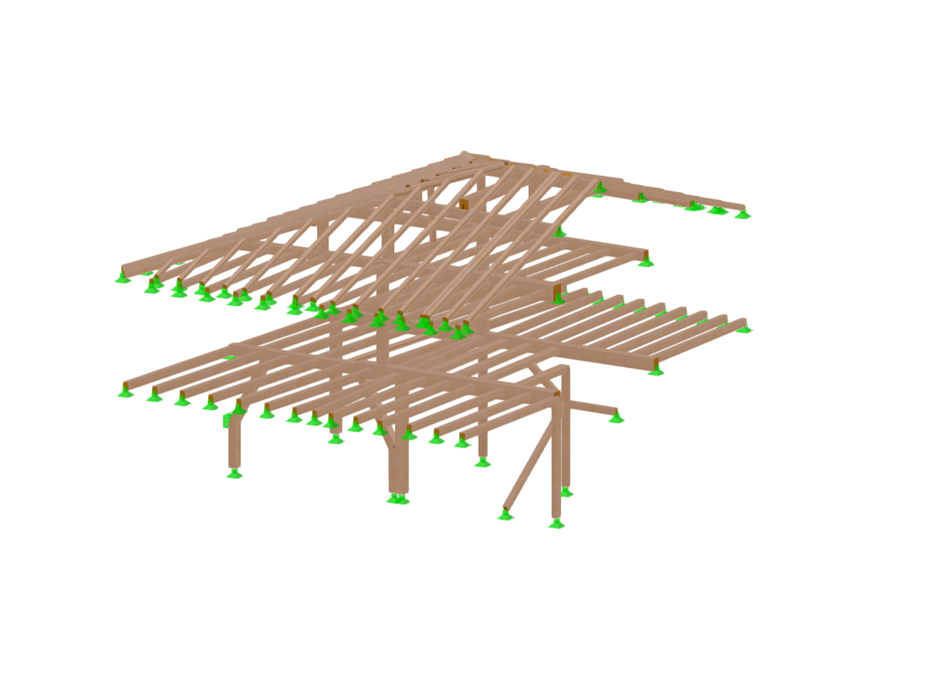

Diagnostika a statické posouzení dřevěné konstrukce v Sorii, Španělsko

Pro posouzení stability prutů metodou náhradního prutu je nutné zadat vzpěrné délky nebo délky pro klopení pro stanovení kritického zatížení pro ztrátu stability. V tomto článku představujeme unikátní funkci programu RFEM 6, pomocí které lze přiřadit uzlovým podporám excentricitu a ovlivnit tak výpočet kritického ohybového momentu zohledněného při posouzení stability.

Zohlednění účinků p-δ druhého řádu v programech RFEM 6 a RSTAB 9

Standardní situací v případě dřevěných prutových konstrukcí je spojení menších prutů s větším hlavním nosníkem za vzniku kontaktní plochy. Podobné podmínky mohou nastat na konci prutu, když je nosník uložen na podpoře s možným otlačením. V obou případech musí být nosník navržen tak, aby zohledňoval únosnost v otlačení kolmo k vláknům podle NDS 2018, čl. 3.10.2 a CSA O86:19, body 6.5.6 a 7.5.9. V programech pro statické výpočty není obvykle možné provést toto kompletní posouzení, protože není známa kontaktní plocha uložení. V programu nové generace RFEM 6 a addonu Posouzení dřevěných konstrukcí je ale nová funkce 'Návrhová podpora', která umožňuje uživateli provést posouzení únosnosti v otlačení kolmo k vláknům podle norem NDS a CSA.

Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje. Typ tloušťky desky nosníku se definuje pomocí addonu Vícevrstvé plochy.

„Nosník“ vám nabízí následující výhody:

• Opláštění je možné na jedné nebo na obou stranách
• Automatický výpočet polotuhé vazby
  • Opláštění z desek
  • Sešívané opláštění
  • Uživatelsky zadané opláštění
• Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
• Zohlednění otvorů pomocí buněk plochy
• Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
• Nezávisle na materiálu (například sádrokartonové desky s profily tvarovanými za studena a sádrovláknitými deskami jako opláštěním)

• K názornému videu

V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:

• Binderholz (USA)
• KLH (USA, CAN)
• Kalesnikoff (USA, CAN)
• Nordic Structures (USA, CAN)
• Mercer Mass Timber
• SmartLam
• Sterling Structural
• Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"

Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.

Chcete počítat zakřivené nosníky (např. z lepeného lamelového dřeva)? Pro tento účel můžete pro pruty použít různé průběhy průřezů:

• Zakřivený
• Nosník sedlové střechy se šikmým dolním pásem a konstantní výškou
• Nosník sedlové střechy se šikmým dolním pásem a proměnnou výškou
• Nosník proměnného průřezu | Parabolický

• K názornému videu
