Stabilita konstrukce: Tvar vybočení konzoly

Addon '''Stabilita konstrukce''' je užitečný nástroj pro posouzení konstrukčních prvků, které jsou náchylné k boulení. Je znázorněno stanovení způsobu porušení a kritického zatížení konzoly s náběhy.

Jako příklad vytvoříme model konzoly (ocel S235, izotropní, lineárně elastická) s průřezem ve tvaru T a lineárně proměnnou výškou průřezu.

Geometrické údaje konstrukčního prvku jsou následující:

Délka konzoly l 2800 mm
Výška průřezu h0 800 mm
Výškový průřez hl 200 mm
Šířka pásnice b 200 mm
Tloušťka pásnice tf 20 mm
Tloušťka stojiny tw 10 mm

Podporové podmínky a zatížení jsou přiřazeny:

  • tuhé uložení pásnice a stojiny (translační a rotační) na vetknuté straně
  • Upevnění příčně k podélné ose (translační ve směru Y) na volném konci
  • Zatížení s konstantním zatížením na linii 1,0 kN/m

Tip

Pro zjednodušení je v Základních údajích modelu deaktivován generátor kombinací a také generátor zatížení. Uvažuje se pouze jeden zatěžovací stav bez zohlednění vlastní tíhy a bez součinitelů spolehlivosti.

Pro zatěžovací stav se aktivuje addon Stabilita konstrukce a nastaví se následující parametry:

Typ posouzení stability Metoda vlastních čísel (lineární)
Počet nejmenších vlastních čísel 3
Metoda vlastních čísel Lanczos

Pro vytvoření sítě v modelu je zapotřebí následující nastavení sítě :

požadovaná délka konečných prvků 40 mm
nezávislá síť ano

Přehled okrajových podmínek modelování; Klikněte prosím na obrázky:

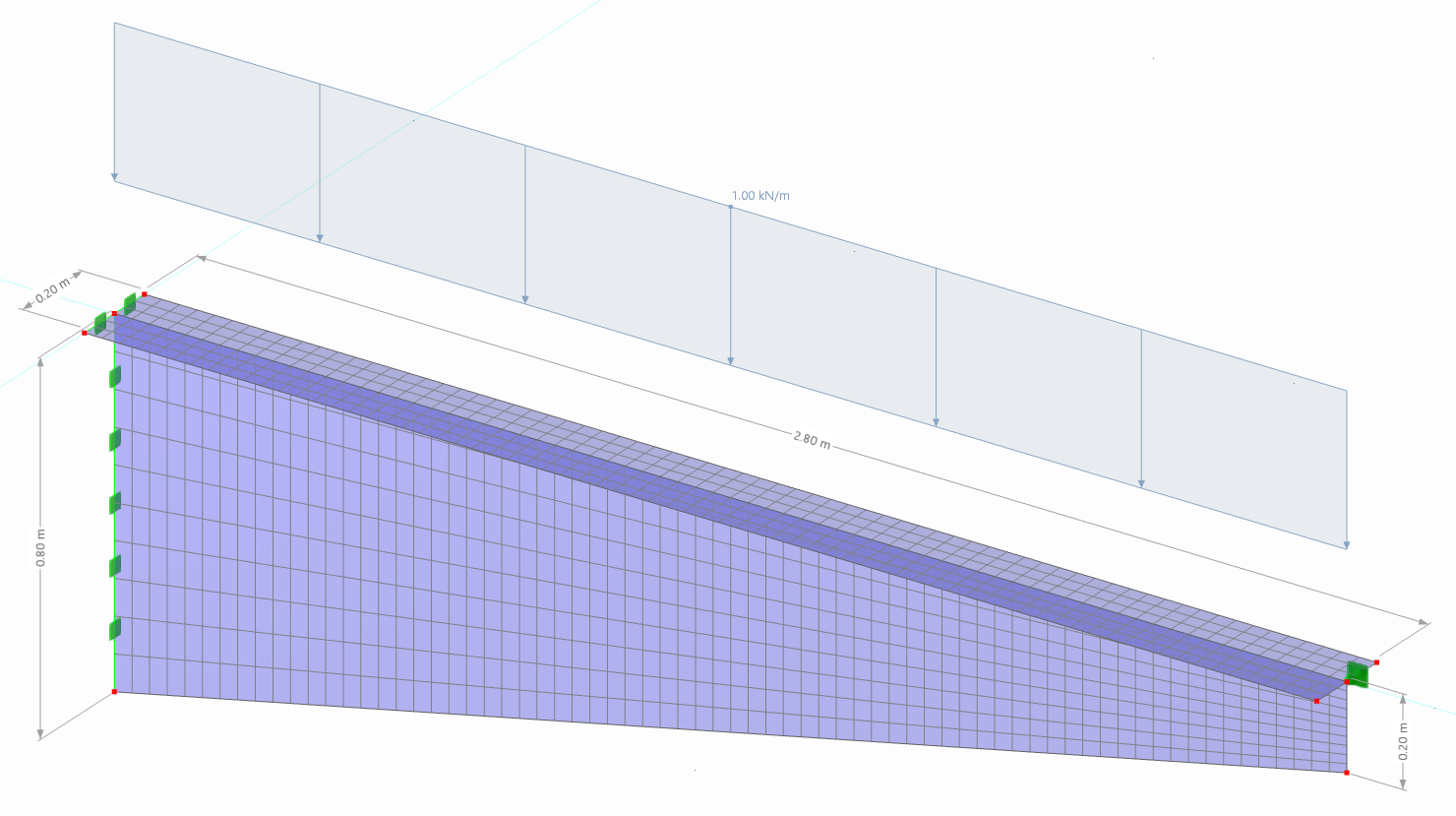

Vyběhlá figura konzolového nosníku s modelováním geometrických, podporových a zátěžových dat
Addon pro stabilitu nosné konstrukce v programu RFEM: Tvar vyboulení konzoly

Po výpočtu vybereme v navigátoru výsledků nebo v tabulkách kategorii 'Stabilitní analýza'. Pro první nejmenší vlastní číslo dostaneme součinitel kritického zatížení f = 41,427. Z toho vypočítáme kritické zatížení :

qcr = 1,0 kN/m ⋅ f ≃ 41,4 kN/m

Příslušný způsob porušení je znázorněn následovně:

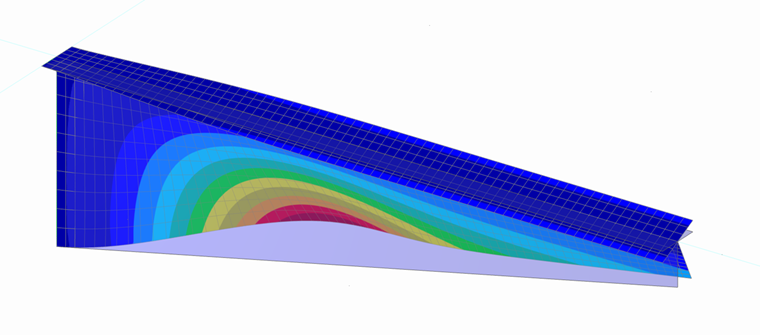

Boulová figura konzoly jako výsledek analýzy stability
Příhradová konstrukce s přesahem
Informace

V [1] se stanoví stejný způsob porušení pro kritické zatížení qcr 43,6 kN/m. Výsledky ukazují dobrou shodu.

Exkurs: Modelování konzoly jako prutu

Proč modelujeme konzolu pomocí plošných prvků; Nebylo by'snazší zohlednit prut?

Pro zodpovězení této otázky vytvoříme nový model a vymodelujeme konzolu jako prut s výše uvedenými okrajovými podmínkami; upravíme pouze velikost konečných prvků: Po délce l = 2800 mm bychom chtěli vytvořit 20 konečných prvků. Za tímto účelem upravíme nastavení sítě prvků nebo přiřadíme zahuštění sítě prvků linie (požadovaná délka prvku sítěLFE = 140 mm).

Okrajové podmínky jako obrázek:

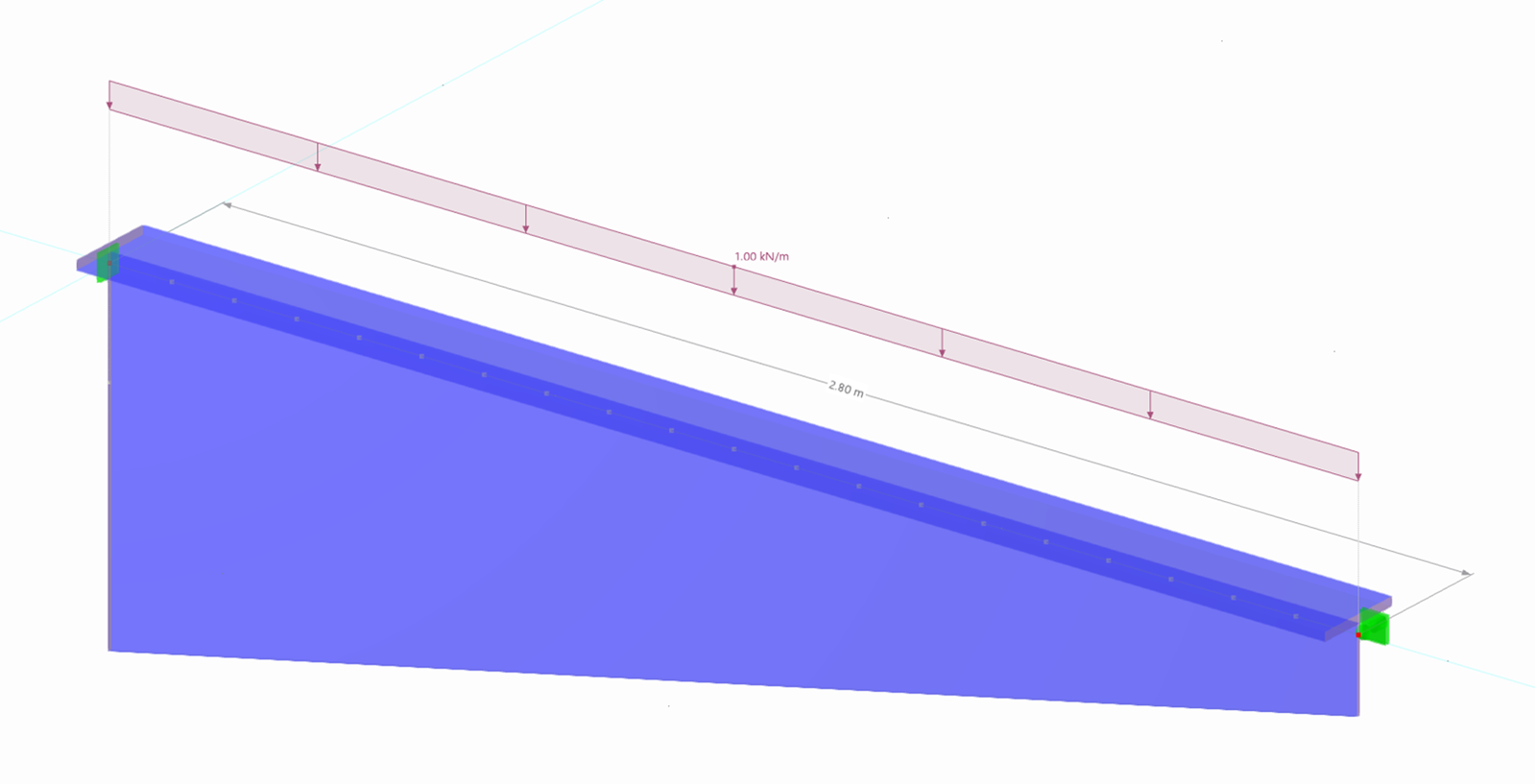

Transparentní modelování konzoly jako prutu se specifikovanými okrajovými podmínkami v kurzu stabilita konstrukcí
Addon Stabilita konstrukce pro RFEM: Konzola jako prut

Výsledky posouzení stability hovoří jasně: velký součinitel kritického zatížení f ≃ 77323 a tvary porušení neodpovídají skutečnosti při lokálním boulení konzoly.

Analýza tvaru porušení konzoly vykreslené jako prut pro kontrolu stability
Addon Stabilita konstrukce v programu RFEM: konzola jako prut

Modelování konzoly jako prutu je ovšem dostatečně přesné pro výpočet podmínek rovnováhy (statická analýza): maximální posun na volném konci konzoly je u obou modelů 0,1 mm.

Autor

Ing. Omieczynski vytváří a spravuje technickou dokumentaci.

Reference
  1. Prof. Fr. Smida. Dimensionierung und Nachweis von gevouteten Kragträgern mit T-förmigem Querschnitt. Ernst & Sohn, Berlin, 70, 2001.
