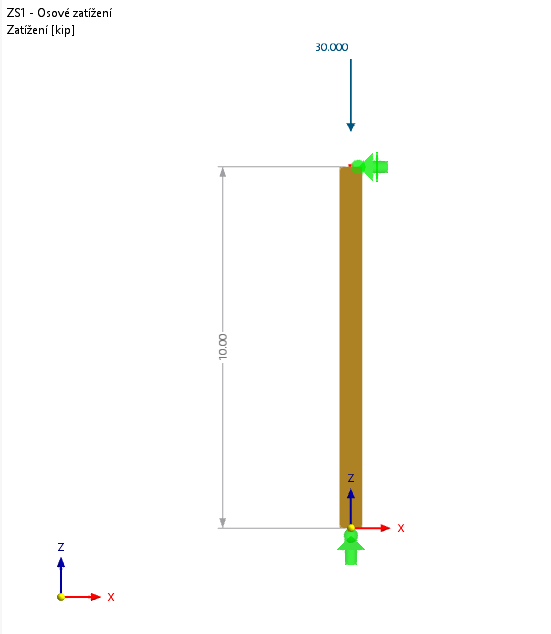

Dřevěný sloup pro KB 1884

Počet uzlů 2
Počet linií 1
Počet prutů 1
Počet ploch 0
Počet těles 0
Počet zatěžovacích stavů 1
Počet kombinací zatížení 1
Počet kombinací výsledků 0
Celková hmotnost 0,057 t
Rozměry (metrické) 0,000 x 3,048 x 0,000 m
Rozměry (imperiální) 0 x 10 x 0 feet

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
