Устойчивость конструкции: Форма потери устойчивости консоли

Аддон '''Устойчивость конструкции''' - это полезный инструмент для расчёта конструктивных элементов, подверженных потере устойчивости. В работе также показано, как определить режим выхода из работы и критическую нагрузку для консольной конструкции с вутами.

В качестве примера мы создадим модель консоли (сталь S235, изотропная, линейно упругая) с Т-образным сечением и линейно переменной высотой сечения.

Геометрические данные компонента следующие:

Длина консоли l 2800 мм
Высота сечения h0 800 мм
Высота сечения hl 200 мм
Ширина полки b 200 мм
Толщина полки tf 20 мм
Толщина стенки tw 10 мм

Условия опирания и нагрузки приданы:

  • жесткое защемление полки и стенки (поступательное и поворотное) на защемленной стороне
  • Фиксация поперек продольной оси (поступательная в направлении Y) на свободном конце
  • Нагружение постоянной нагрузкой на линию 1,0 кН/м

#banner@tip#
Для упрощения мастер комбинаторики и мастер нагрузок деактивированы в Основных данных модели. Рассматривается только одно загружение, без учета собственного веса и коэффициентов надежности.

  1. /баннер#

Аддон Устойчивость конструкции активируется для данного загружения и устанавливается со следующими параметрами:

Тип расчёта на устойчивость Метод собственных чисел (линейный)
Кол-во наименьших собственных чисел 3
метод собственных чисел Ланцош

Для создания сетки модели, требуются следующие настройки сетки :

требуемая длина конечных элементов 40 мм
независимая сетка Да

Обзор граничных условий моделирования; Нажмите, пожалуйста, на изображения:

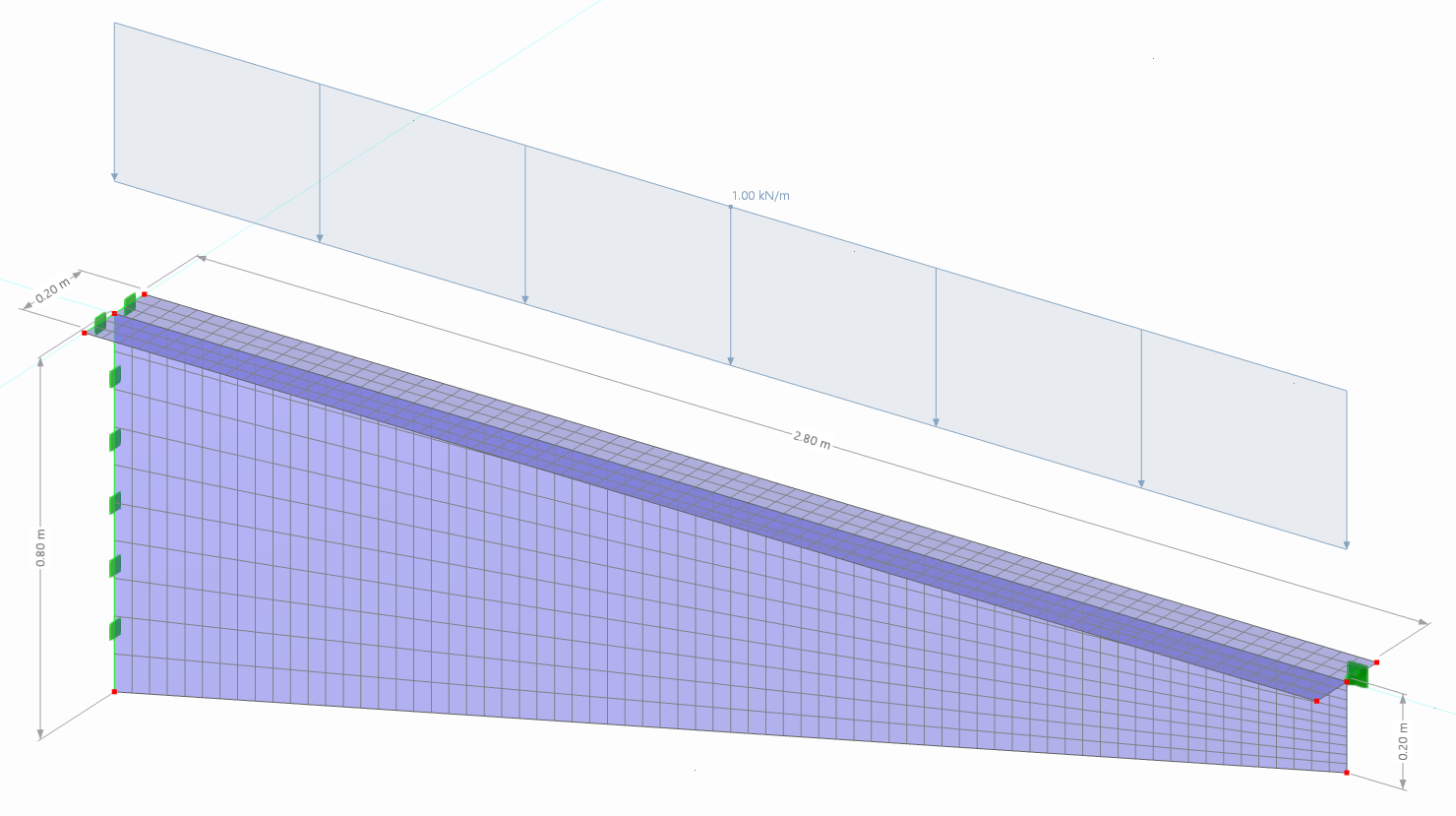

Форма потери устойчивости консоли с заданными данными геометрии, опоры и нагрузки
Дополнение РФЕМ Проверка устойчивости конструкций: Форма потери устойчивости консольной балки

После завершения расчета, выберем категорию 'Расчет на устойчивость' в навигаторе результатов или в таблицах. Для первого, наименьшего собственного значения, мы получим коэффициент критической нагрузки f, равный 41,427. Исходя из этого, рассчитаем критическую нагрузку :

qcr = 1,0 кН/м ⋅ f ≃ 41,4 кН/м

Соответствующий режим выхода из работы представлен следующим образом:

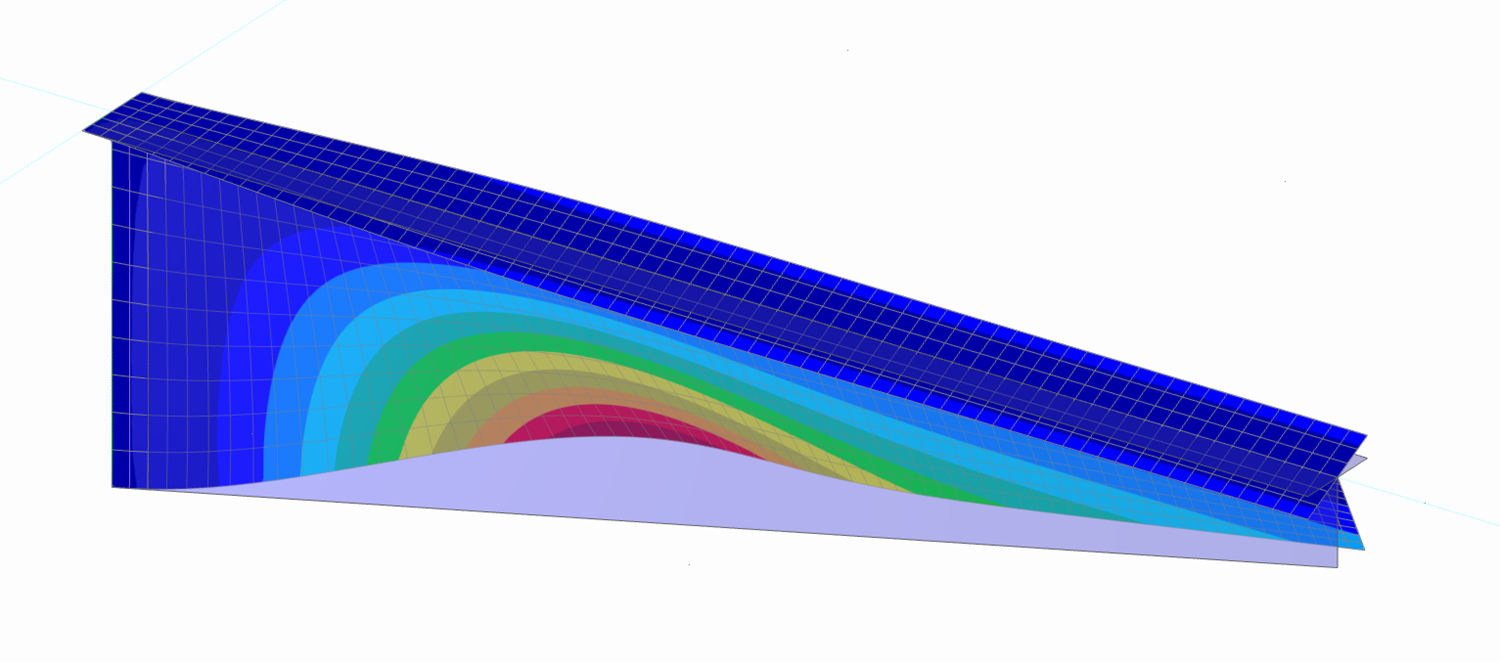

Форма потери устойчивости консоли как результат расчёта устойчивости
Модуль "Устойчивость конструкции" RFEM: Форма потери устойчивости консоли

#banner@info#
В {%://#Refer [1]]]] указан одинаковый режим выхода из работы при критической нагрузке qcr, равной 43,6 кН/м. Результаты показывают хорошее соответствие.

  1. /баннер#

Экскурс: Моделирование консоли как стержня

Почему мы моделируем консоль с помощью элементов поверхности; Не 'не проще ли учесть стержень?

Чтобы ответить на данный вопрос, мы создадим новую модель и смоделируем консоль как стержень с вышеприведенными граничными условиями; мы скорректируем только размер конечных элементов: По длине l = 2800 мм мы хотим создать 20 конечных элементов. Для этого изменим настройки сетки или зададим уплотнение сетки линий (требуемая длина КЭLFE = 140 мм).

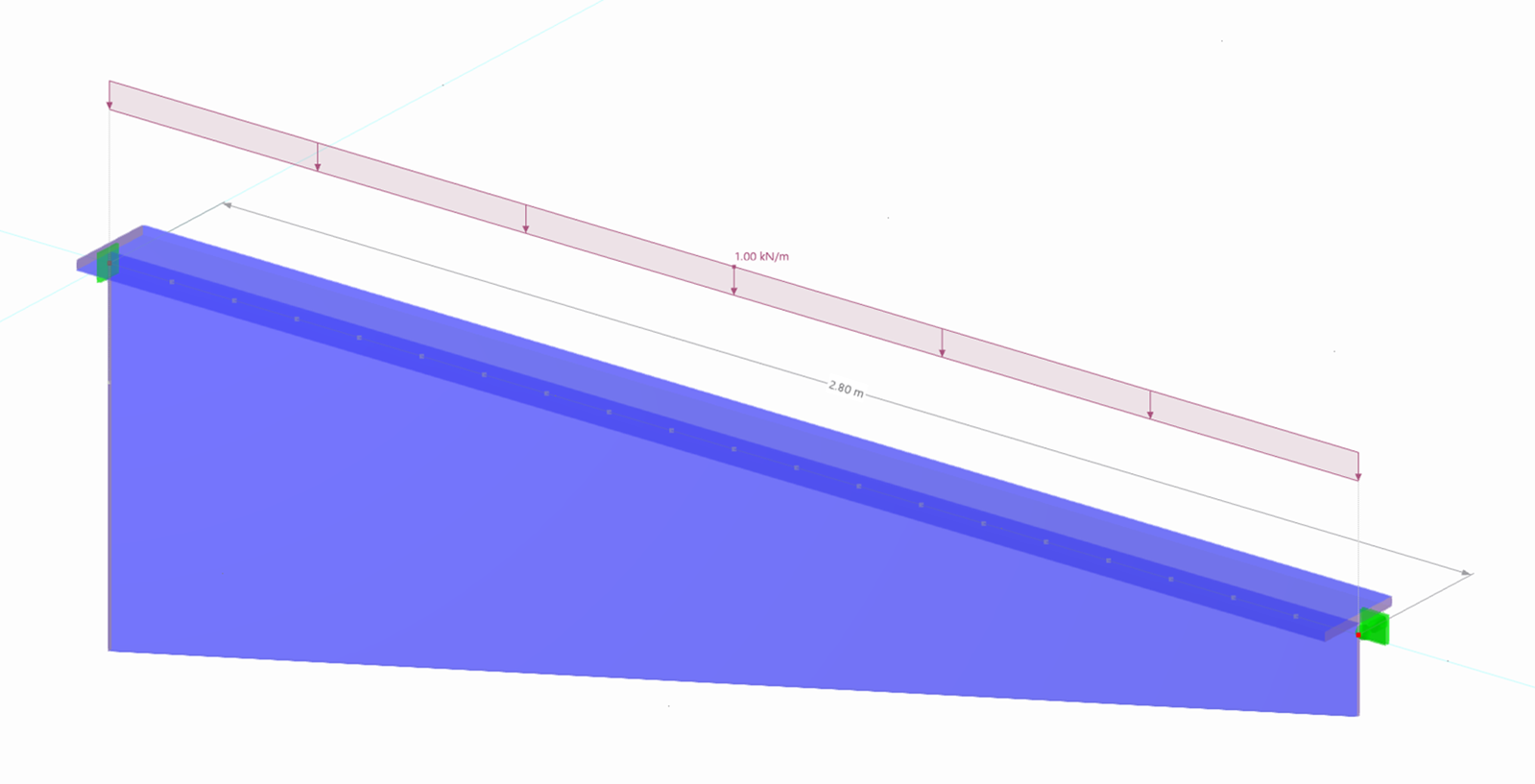

Граничные условия в виде изображения:

Прозрачное моделирование консольной балки с заданными граничными условиями при изучении устойчивости конструкций
Расчёт устойчивости: Консольная балка

Результаты расчета на устойчивость говорят сами за себя: большой коэффициент критической нагрузки f ≃ 77323 и формы выхода из работы не передают реалистичное местное выпучивание консоли.

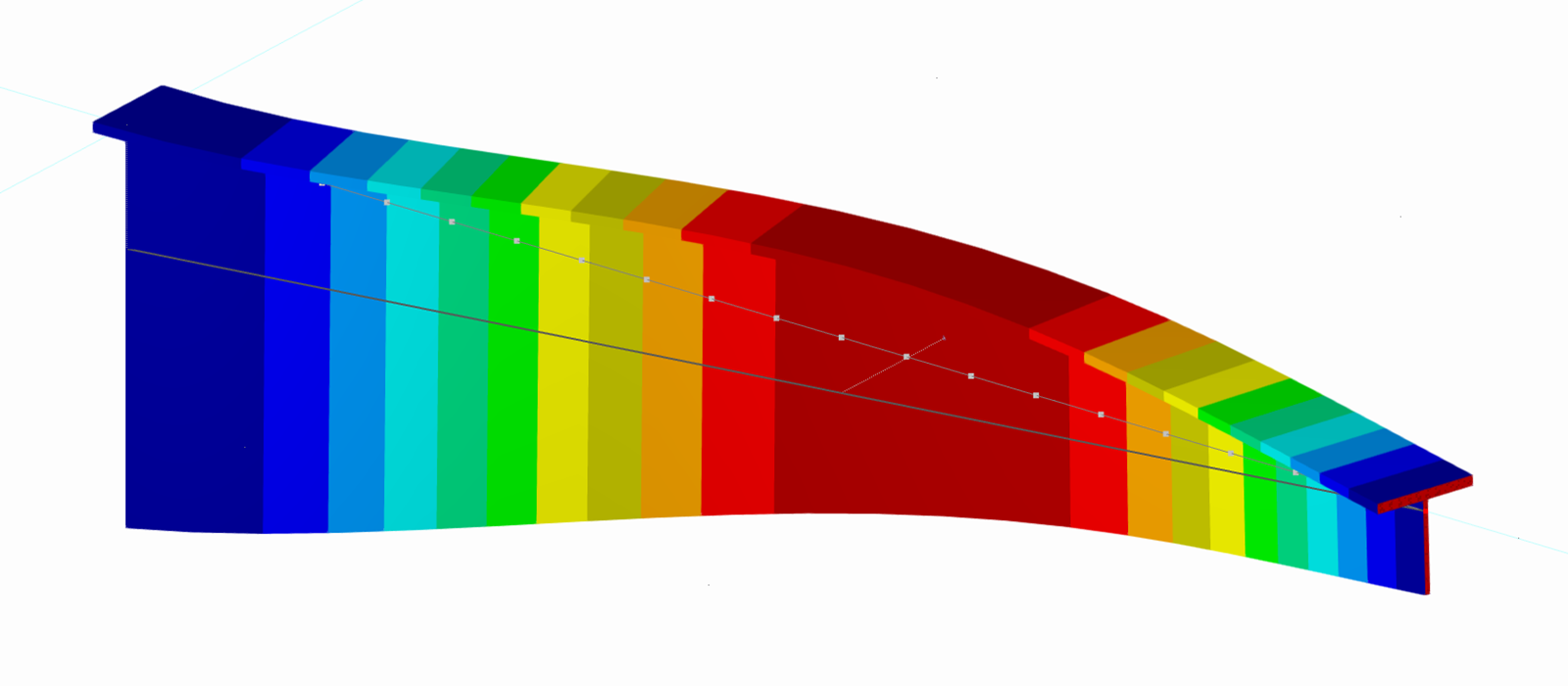

Анализ формы разрушения консоли, представленной как стержень для проверки устойчивости
Расчёт устойчивости: Консольная балка

Тем не менее, моделирование консоли в качестве стержня достаточно точно для расчета условий равновесия (расчёт конструкций): максимальное перемещение на свободном конце консоли составляет в обеих моделях 0,1 мм.

Автор

Г-н Омечински создает и ведет техническую документацию

Ссылки
  1. Manfred Fischer and M. Smida. Dimensionierung und Nachweis von gevouteten Kragträgern mit T-förmigem Querschnitt. Ernst & Sohn, Berlin, 70, 2001.
