Модель 004351 | Поворотный куб
  • Описание
  • Отзывы (0)
FAQ 005397 | Расчет на устойчивость при постепенном увеличении нагрузки
Модель, используемая в
Полностью
0 из 5 звезд
У этой страницы 0 пользовательских оценок.
5 звёзд
4 звезды
3 звезды
2 звезды
1 звезда
(0)
0 из 5 звезд
5 звёзд 0
4 звезды 0
3 звезды 0
2 звезды 0
1 звезда 0

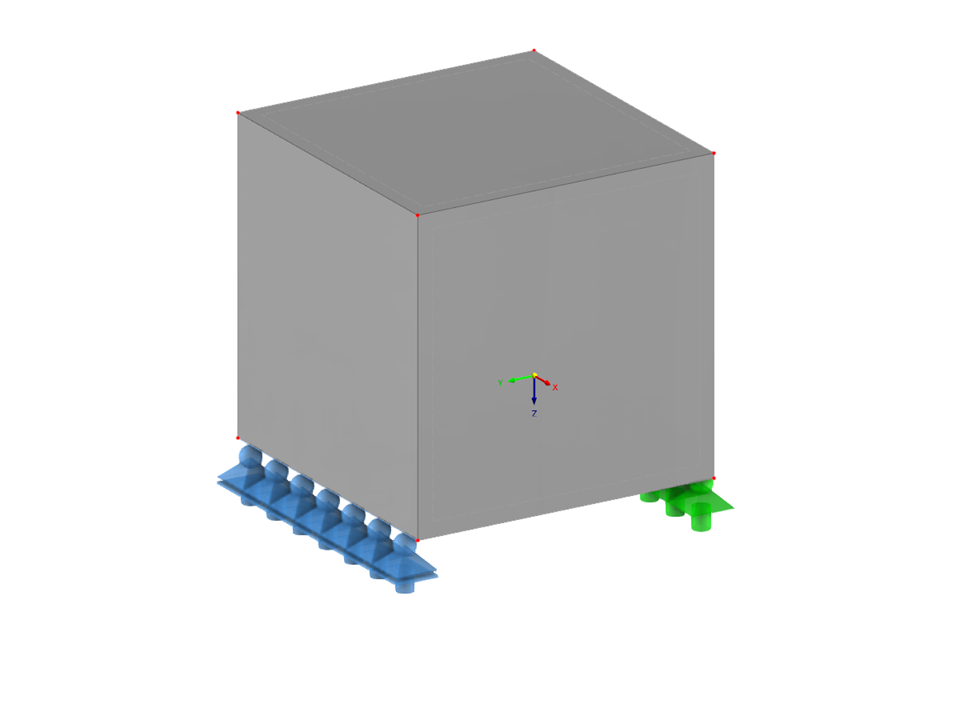

Поворотный куб

Количество узлов 8
Количество линий 12
Количество стержней 0
Количество поверхностей 6
Количество тел 1
Количество загружений 2
Количество сочетаний нагрузок 1
Количество расчетных сочетаний 0
Общий вес 1,550 t
Размеры (метрические) 1,000 x 1,000 x 1,000 m
Размеры (имперские) 3.28 x 3.28 x 3.28 feet

На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.

Сообщить об этой 3D модели
События
Видеоролики
Модели для скачивания
Статьи из базы знаний
Инженерная модель анализа гибкого прогиба в строительном программном обеспечении.
В этой статье мы рассмотрим различные типы нарушений устойчивости, углубимся в их основные характеристики, причины и то, как они проявляются в различных конструктивных системах.
Изображение процедуры проверки устойчивости в соответствии с DIN EN 1992-1-1 в программе RFEM 6
Для железобетонных элементов и конструкций, конструктивная работа которых существенно зависит от воздействий по расчету второго порядка, Еврокод 2 предлагает общий метод, основанный на нелинейном определении внутренних сил по расчету второго порядка (5.8.6), а также метод аппроксимации, основанный на номинальной кривизне (5.8.8).

Цель нашей технической статьи - выполнить расчет по общему методу расчета из нормы Еврокод 2 на примере железобетонной колонны.
Modell eines Stahlbetonbalkens, der durch Kriechen und Schwinden beeinflusst wird
В данной технической статье речь идёт о прямом расчёте деформаций железобетонной балки с учётом долговременных эффектов ползучести и усадки. Для объяснения прямого расчета по норме Еврокод 2 (EN 1992-1-1, пункт 7.4.3) будет пояснено однопролетная балка. Особое внимание уделяется приданию жесткости при растяжении, работе в состоянии с трещинами на основе коэффициента распределения (параметр повреждения), а также учету усадки и ползучести.
Форма потери устойчивости консоли как результат расчёта устойчивости
Аддон '''Устойчивость конструкции''' - это полезный инструмент для расчёта конструктивных элементов, подверженных потере устойчивости. В работе также показано, как определить режим выхода из работы и критическую нагрузку для консольной конструкции с вутами.
Скриншоты
Функции продуктов
Характеристика 002720 | Коэффициент соответствия для анализа устойчивости

Модальный коэффициент релевантности (MКР) может помочь вам оценить, в какой степени отдельные элементы участвуют в определённой собственной форме. Расчёт основан на относительной энергии упругой деформации каждого отдельного стержня.

МКР можно использовать для различения местных и общих форм колебаний. Если несколько отдельных стержней показывают значительный MRF (например,> 20%), то весьма вероятна потеря устойчивости всей конструкции или части конструкции. С другой стороны, если сумма всех МКР для собственной формы составляет около 100%, можно ожидать появления феномена местной устойчивости (например, потери устойчивости одного стержня).

Кроме того, МКР можно использовать для определения критических нагрузок и расчётных длин потери устойчивости определённых стержней (например, для расчёта на устойчивость). Формы колебаний, для которых конкретный стержень имеет небольшие значения МКР (например, < 20%), в этом контексте можно игнорировать.

МКР изображается по формам колебаний в таблице результатов в разделе Расчёт на устойчивость → Результаты по стержням → Расчётные длины и критические нагрузки.

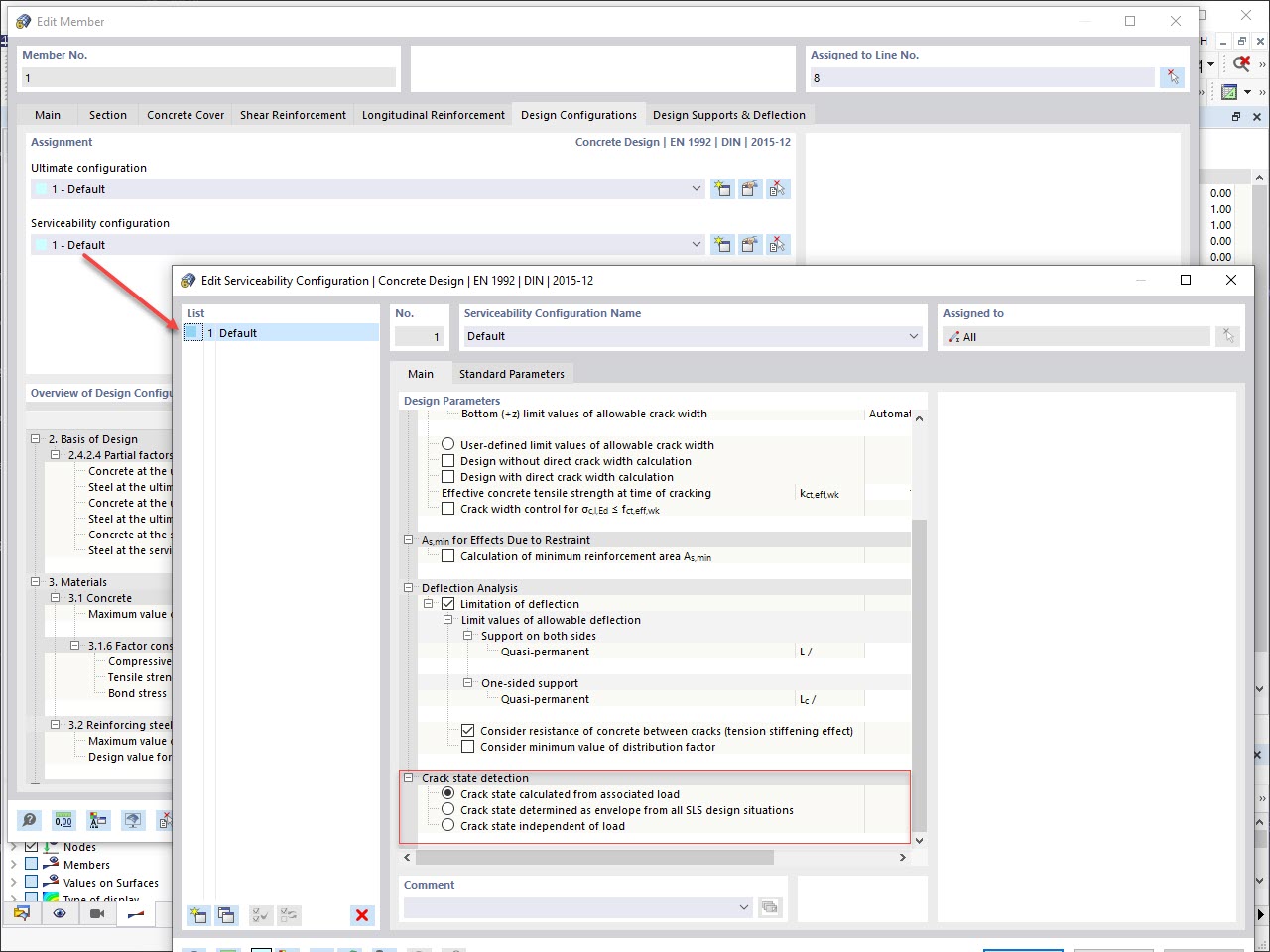

Функция 002443 | Контроль состояния трещины для расчета деформации и ширины трещины

В конфигурации предельного состояния по пригодности к эксплуатации можно регулировать различные расчётные параметры сечений. Можно контролировать применяемое условие сечения для анализа деформации и ширины раскрытия трещин.

Могут быть активированы следующие настройки:

  • Состояние с трещинами, рассчитанное от соответствующей нагрузки
  • Состояние с трещинами, определённое как пакет из всех расчётных ситуаций ПСПЭ
  • Состояние сечения с трещинами - независимо от нагрузки

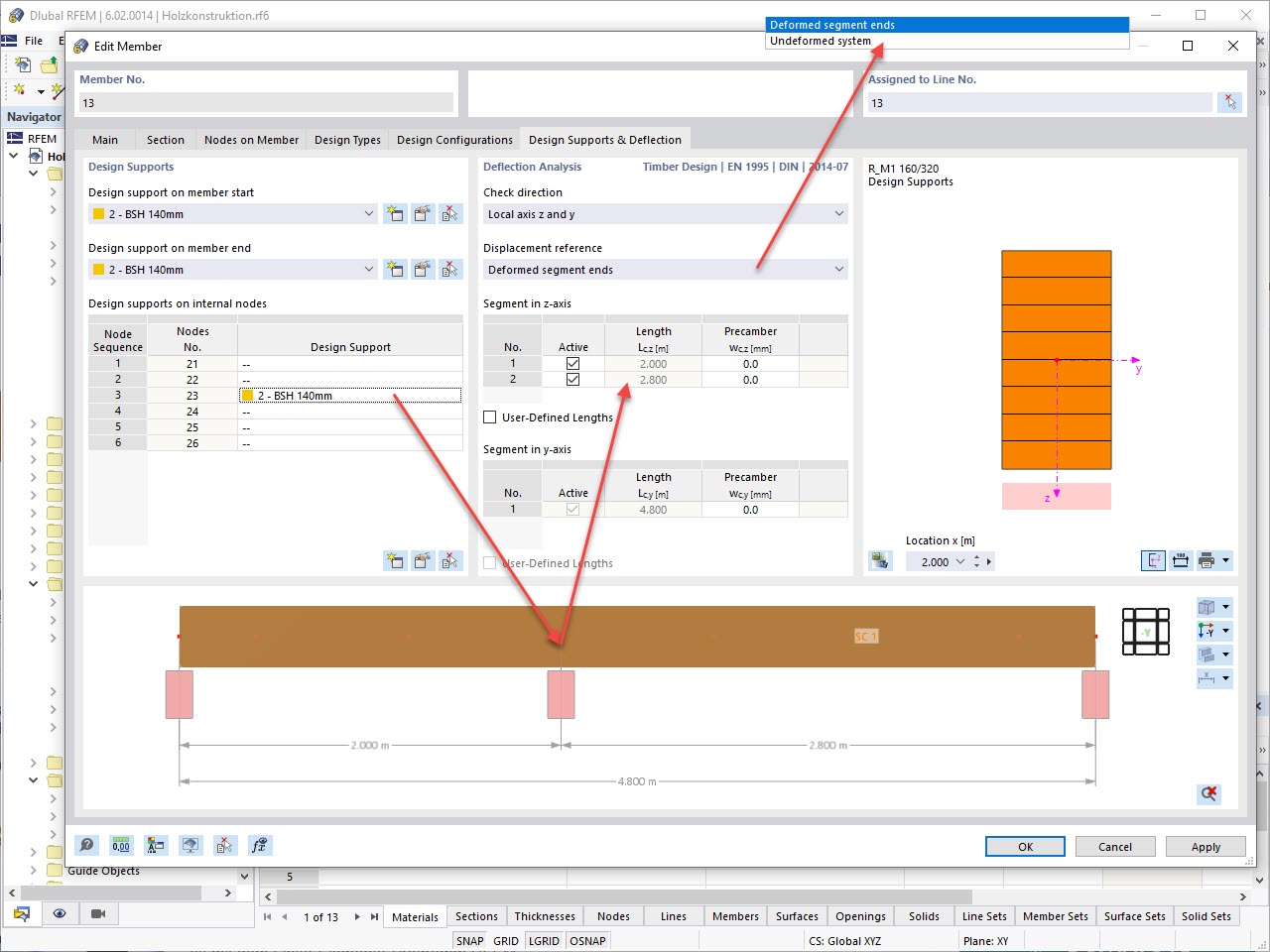

Функция 002415 | Улучшенная сегментация для проверки деформации

На вкладке 'Расчетные опоры и прогиб' в разделе 'Изменить стержень' можно четко сегментировать стержни с помощью оптимизированных окон ввода. В зависимости от опор, автоматически используются пределы деформаций для консольных или однопролетных балок.

Задав расчетную опору в соответствующем направлении в начале стержня, на конце стержня и в промежуточных узлах, программа автоматически распознает сегменты и длины сегментов, к которым относится допустимая деформация. На основе заданных расчётных опор оно автоматически определит, является ли это балкой или консолью. Придание вручную, как в предыдущих версиях (RFEM 5), больше не требуется.

Функция 'Пользовательские длины' позволяет изменить контрольные длины в таблице. Соответствующая длина сегмента всегда используется по умолчанию. Если исходная длина отличается от длины сегмента (например, в случае криволинейных стержней), ее можно скорректировать.

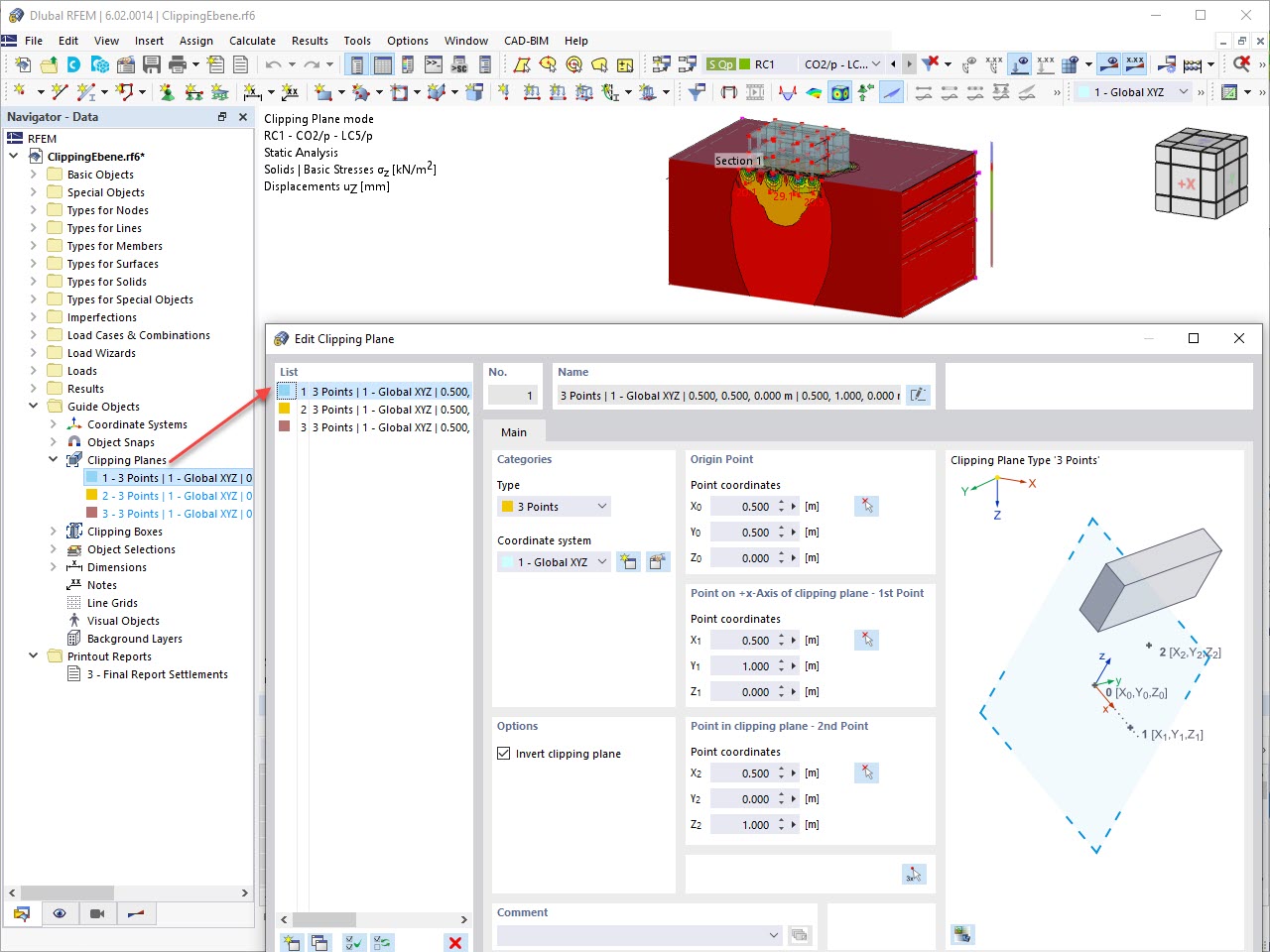

Функция 002416 | Представление результатов с помощью плоскости отсечения
