Проект современного купольного дома, Канада

Презентация проекта

Этот круглый куполообразный дом состоит из излучающей несущей конструкции, полностью сделанной из дерева, и имеет высоту 10 м и диаметр около 25 м.

Куполообразная кровля состоит из коробов, составленных из балок и рёбер из клеёного бруса. Эти короба изолированы древесным волокном и отделаны деревянной облицовкой.

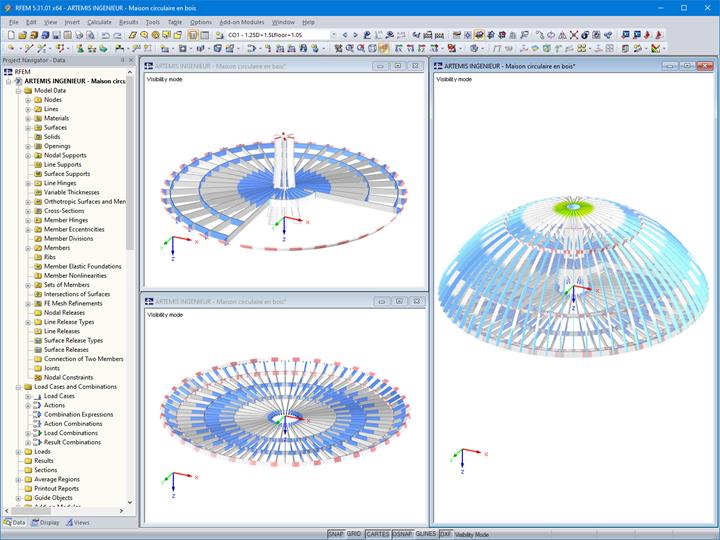

Перекрытие первого этажа выполнено из клеёного бруса и панелей LVL и служит опорой для коробов купола. Перекрытие второго этажа полностью сделано из балок из клеёных балок и панелей.

Вся конструкция опирается на основание из лепесткообразных элементов LVL, и на ось, состоящую из балок из клеёного бруса. Эти конструктивные элементы соединены со стальным сердечником, образующим часть механизма вращения.

Исследования в программе RFEM

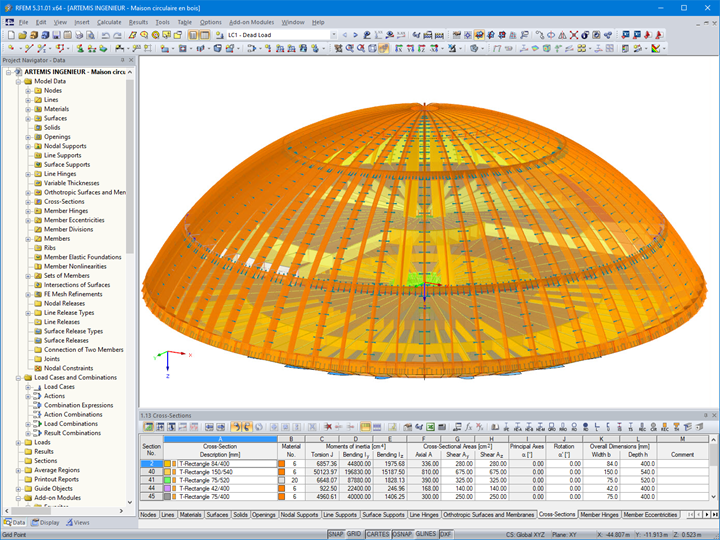

Вся конструкция была смоделирована в RFEM.

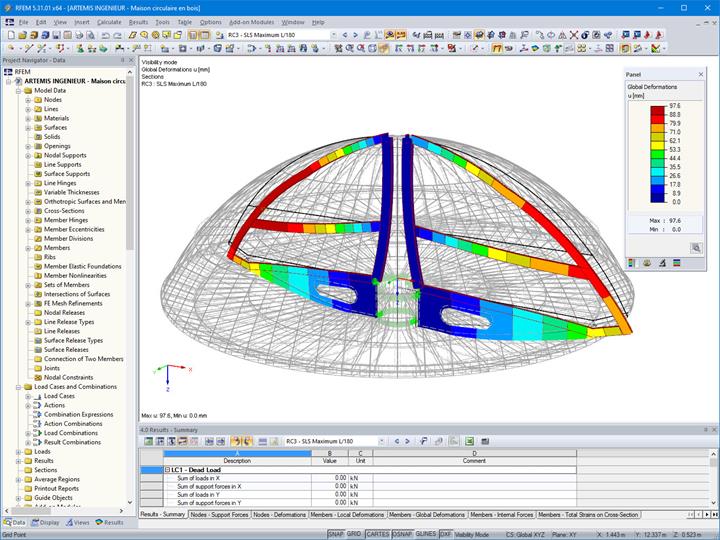

Одной из основных трудностей, возникающих при исследовании конструктивной системы, было усреднение сил, действующих в конструкции, во избежание появления большого растянутого круга на краю купола. Второй момент заключался в том, чтобы квалифицировать шов, необходимый для коробов покрытия, между внутренними деревянными панелями свода и арками покрытия, чтобы реально учесть эффект оболочки, возникающий в округлой форме.

Дополнительный модуль RF-LAMINATE позволил задать состав панелей LVL, смоделированных как элементы поверхности, и рассчитать напряжения. Деревянные балки были рассчитаны с помощью дополнительного модуля RF-TIMBER CSA.

Поскольку объект расположен в сейсмоопасном регионе, необходимо было выполнить сейсмический расчёт. Наконец, лёгкость используемых материалов и идеально круглая и симметричная форма позволяют конструкции быть менее подверженной колебаниям подстилающей поверхности.
