Stabilità delle strutture: Deformata critica di trave a sbalzo

L'add-on '''Stabilità della strutture''' è uno strumento utile quando si analizzano componenti strutturali suscettibili di instabilità. Utilizzando l'esempio di una trave a sbalzo rastremata, viene mostrata la determinazione della modalità di collasso e del carico di ramificazione.

Per l'esempio, creiamo un modello di uno sbalzo (acciaio S235, isotropo, elastico lineare) con una sezione a forma di T e un'altezza della sezione trasversale linearmente variabile.

I dati geometrici del componente sono i seguenti:

Lunghezza dello sbalzo l 2800 mm
Altezza della sezione h0 800 mm
Altezza della sezione hl 200 mm
Larghezza dell'ala b 200 mm
Spessore dell'ala tf 20 mm
Spessore dell'anima tw 10 mm

Le condizioni del vincolo esterno e carichi sono assegnati:

  • Vincolo rigido dell'ala e dell'anima (traslazionale e rotazionale) sul lato vincolato
  • Fissaggio trasversale all'asse longitudinale (traslazionale in direzione Y) all'estremità libera
  • Caricando con un carico lineare costante di 1,0 kN/m

Suggerimento

Per motivi di semplificazione, la creazione guidata di combinazioni e la creazione guidata di carichi sono disattivate nei Dati di base del modello. Viene considerato solo un caso di carico, senza considerare il peso proprio e senza coefficienti di sicurezza.

L'add-on Stabilità delle strutture è attivato per il caso di carico e impostato con i seguenti parametri:

Tipo di analisi di stabilità Metodo agli autovalori (lineare)
Numero di autovalori più basso 3
Metodo degli autovalori Lanczos

Per la mesh del modello, sono necessarie le seguenti impostazioni della mesh :

lunghezza obiettivo degli elementi finiti 40 mm
Mesh indipendente preferita

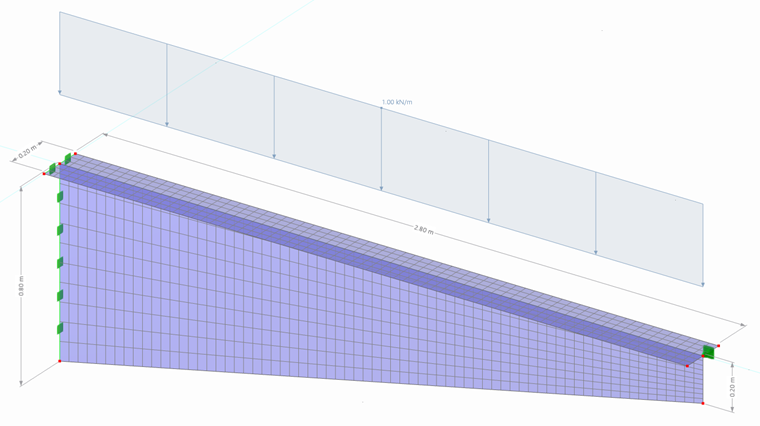

Per una panoramica delle condizioni al contorno della modellazione, fare clic sull'immagine seguente:

Dopo il calcolo, la categoria "Analisi di stabilità" è selezionata nel Navigatore dei risultati o nelle tabelle. Per il primo, l'autovalore più piccolo, si ottiene un coefficiente di carico critico f di 41,427. Questo viene utilizzato per calcolare il carico critico :

qcr = 1.0 kN/m ⋅ f ≃ 41.4 kN/m

La modalità di collasso corrispondente viene visualizzata come segue:

Informazione

In [1], la stessa modalità di collasso è determinata per il carico critico qcr di 43,6 kN/m. I risultati mostrano un buon accordo.

Excursus: Modellazione della trave a sbalzo come asta

« Perché modelliamo uno sbalzo utilizzando elementi di superficie; 'non sarebbe più facile usare un'asta? »

Per rispondere alla domanda, creiamo un nuovo modello e modelliamo lo sbalzo come un'asta con le condizioni al contorno sopra menzionate; regoliamo solo la dimensione degli elementi finiti: Sulla lunghezza l = 2800 mm, vorremmo creare 20 elementi finiti. Per fare ciò, modifichiamo le impostazioni della mesh o assegniamo un infittimento della mesh della linea (lunghezza EF obiettivo LFE = 140 mm).

Le condizioni al contorno sono mostrate nell'immagine:

I risultati dell'analisi di stabilità parlano da soli: il grande coefficiente di carico critico f di ≃ 77.323 e le modalità di collasso non rappresentano il comportamento di instabilità locale dello sbalzo vicino alla realtà.

Tuttavia, la modellazione dello sbalzo come asta è sufficientemente accurata per il calcolo delle condizioni di equilibrio (analisi strutturale): lo spostamento massimo all'estremità libera dello sbalzo è di 0,1 mm per entrambi i modelli.


Autore

Il signor Omieczynski crea e gestisce la documentazione tecnica

Bibliografia
  1. Manfred Fischer and M. Smida. Dimensionierung und Nachweis von gevouteten Kragträgern mit T-förmigem Querschnitt. Ernst & Sohn, Berlin, 70, 2001.
