Extrémně zatížená nosná konstrukce kotle a strop kotle, Indie

• 3D prohlížeč | Google
• 3D prohlížeč | Babylon
• Virtuální realita

973x

Nosná konstrukce a deformace kotle

Společnost Voss & Kamb, která je zákazníkem společnosti Dlubal Software, měla na starosti statické výpočty a přípoje.

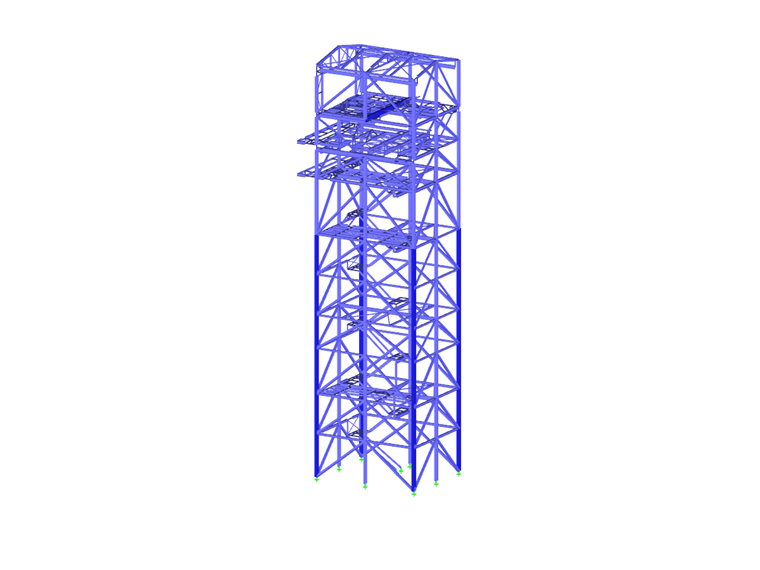

Nosná konstrukce kotle a střecha kotle

Tonáž konstrukce kotle o výšce 124 m činí asi 8 400 t. Vzhledem k vysokému zatížení je konstrukce kompletně sestavena ze skříňových profilů. Podporové profily mají v patě rozměry 2,4 m x 2,4 m a tloušťku stěny 8 cm.

K nosné konstrukci kotle jsou upevněny všechny plošiny. Polovina plošin (ve výšce asi 70 m - 122 m) jsou v konečném stavu zavěšeny na konzolách nosné konstrukce kotle.

Kouřovod (d ~ 15 m) na zadní stěně je rovněž zavěšen na konzolách nosné konstrukce kotle.

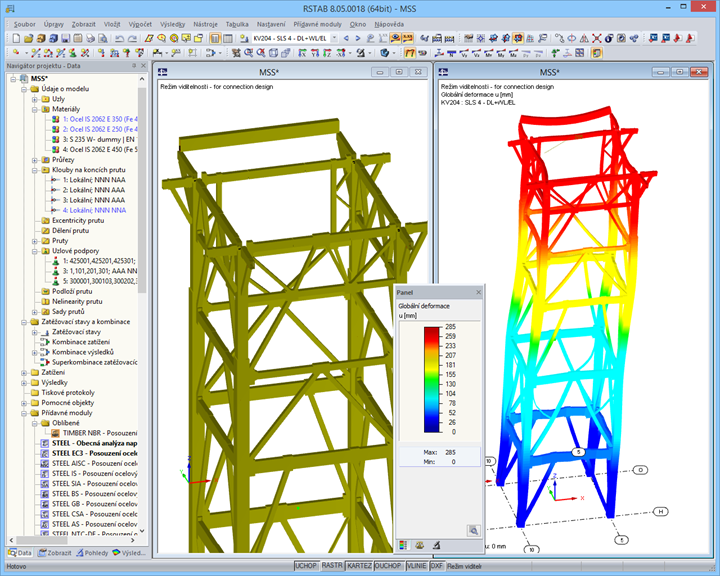

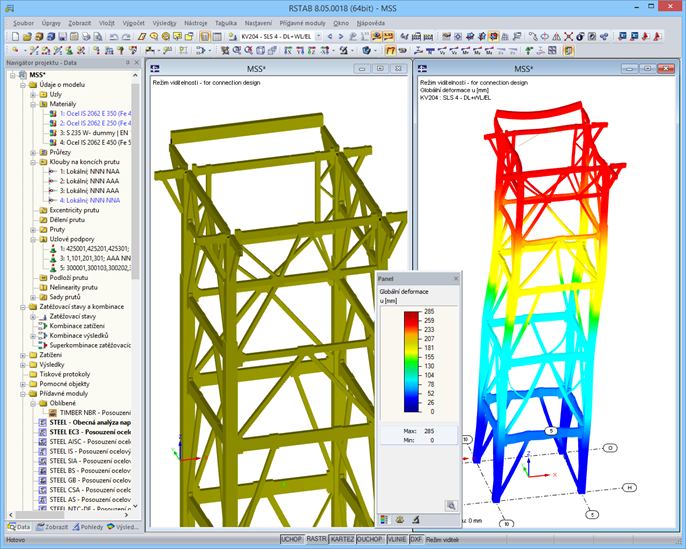

Konstrukce musí vzhledem ke své poloze odolávat velmi vysokému zatížení větrem. Výpočet a posouzení nosné konstrukce kotle (včetně posouzení boulení) byly provedeny v programu RSTAB.

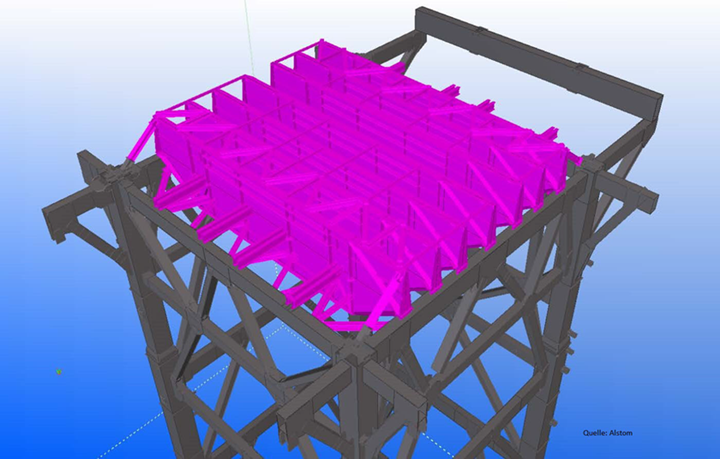

Střecha kotle s tonáží asi 900 t byla analyzována a navržena v programu RFEM. Model sestává z kombinace prutů a ploch (nosníky střechy kotle o výšce 7,50 m). Jako norma pro posouzení byl zvolen Eurokód 3.

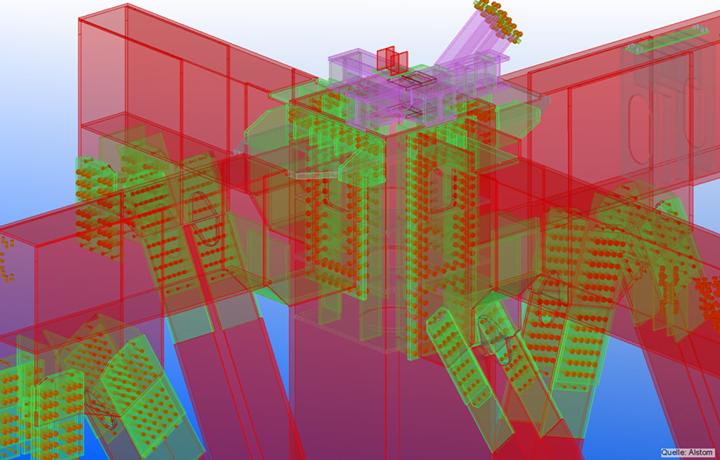

Modelování přípojů v Tekla Structures

Model vytvořený v programu Tekla byl načten do programu RSTAB přes přímé rozhraní. Konstrukce byla v průběhu výpočtu dále upravována.

Detailní návrh přípojů byl pak opět proveden v programu Tekla Structures v souladu se statickou analýzou.
