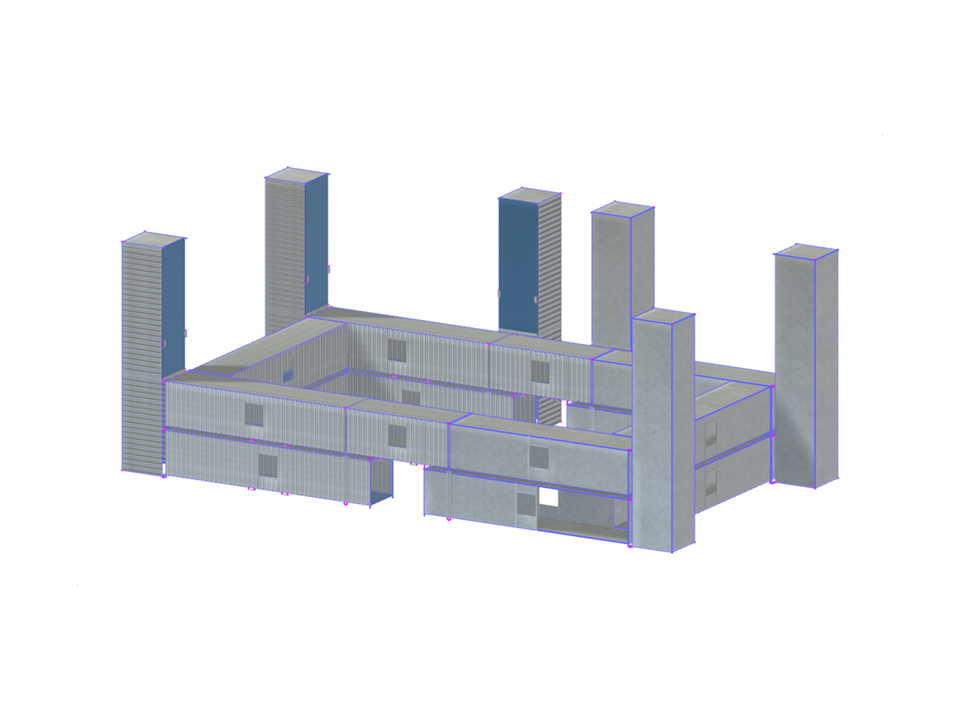

Pour la planification des structures d’arènes dans le GG Sports Park, 18 conteneurs de 40 pieds et 2 conteneurs supplémentaires de 20 pieds ont été utilisés pour "Bowser Castle", tandis que "Ironman Industry" repose sur des conteneurs de 40 pieds. Le logiciel RFEM a permis une analyse efficace et interactive, où le mode caméra mobile a été particulièrement convaincant. Les explorations virtuelles ont facilité la représentation illustrative de l’ensemble du processus. La visualisation innovante a durablement impressionné Modular Structural Consultants, LLC. Le projet illustre les approches modernes de la construction en conteneurs.
5 étoiles | ||
4 étoiles | ||
3 étoiles | ||
2 étoiles | ||
1 étoile |

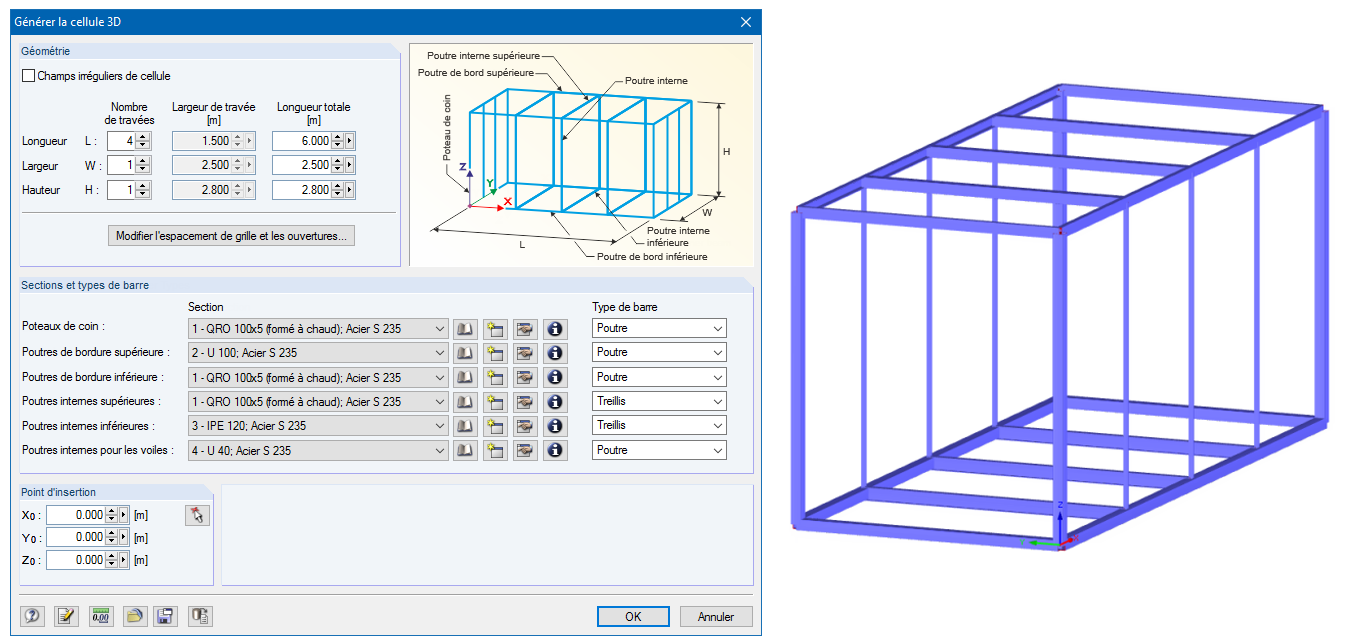

Structures de conteneurs du GG Sports Park
Nombre de nœuds | 14078 |
Nombre de lignes | 25962 |
Nombre de barres | 6285 |
Nombre de surfaces | 7466 |
Nombre de cas de charge | 22 |
Nombre de combinaisons de charges | 78 |
Nombre de combinaisons de résultats | 2 |
Poids total | 63,522 t |
Dimensions (métrique) | 32,698 x 19,760 x 12,326 m |
Dimensions (impériales) | 107.28 x 64.83 x 40.44 feet |
Version du logiciel | 5.28.02 |





Différents paramètres de vérification des sections peuvent être ajustés dans la configuration pour l'état limite de service. La condition de section appliquée pour l'analyse des déformations et de l'ouverture des fissures peut y être contrôlée.
Les paramètres suivants peuvent être activés :
- État fissuré calculé d'après la charge associée
- État fissuré déterminé sous forme d'enveloppe à partir de toutes les situations de projet à l'ELS
- État de fissuration indépendant de la charge

Dans l'onglet « Flèche et appuis de calcul » sous « Modifier la barre », les barres peuvent être clairement segmentées à l'aide de fenêtres d'entrée optimisées. Selon les appuis, les limites de déformation pour les poutres en porte-à-faux et à travée simple sont utilisées automatiquement.
En définissant l'appui de calcul dans la direction correspondante au début et à la fin de la barre et aux nœuds intermédiaires, le programme reconnaît automatiquement les segments et les longueurs de segment auxquels la déformation admissible est liée. Il reconnaît également automatiquement s'il s'agit d'une poutre ou d'un porte-à-faux à l'aide des appuis de calcul définis. L'attribution manuelle, comme dans les versions précédentes (RFEM 5), n'est plus nécessaire.
L'option « Longueurs définies par l'utilisateur » permet de modifier les longueurs de référence dans le tableau. La longueur de segment correspondante est toujours utilisée par défaut. Si la longueur de référence diffère de la longueur du segment (par exemple, dans le cas de barres courbes), elle peut être ajustée.

Cette fonctionnalité contribue également à un affichage clair de vos résultats. Les plans de coupe sont des plans sécants que vous pouvez placer librement dans le modèle. Ainsi, la zone devant ou derrière le plan est masquée dans l'affichage. Vous pouvez ainsi afficher clairement et simplement les résultats à une intersection ou dans un solide, par exemple.

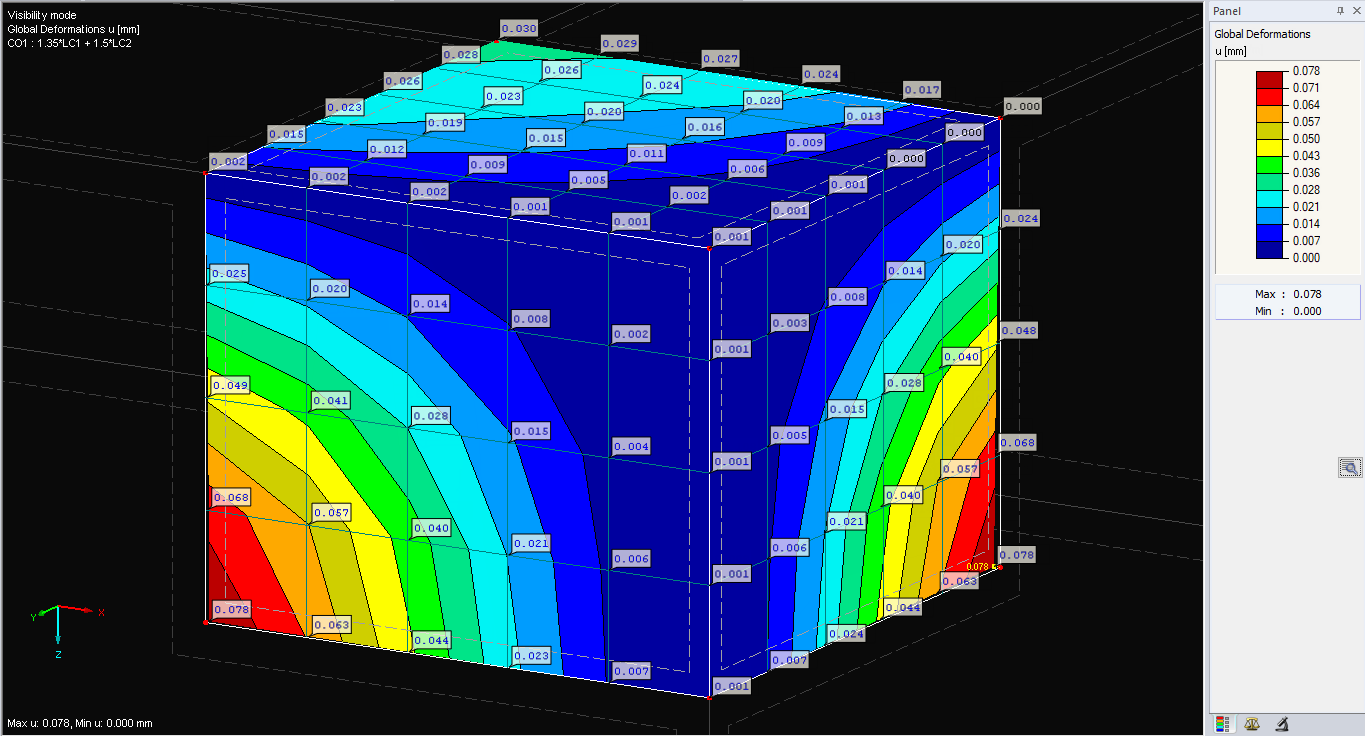

Les résultats des contraintes de solide peuvent être affichés sous forme de points 3D colorés dans les éléments finis.
