VE0310 | Prova dello strato limite atmosferico con superficie ruvida

Descrizione

Questo esempio si basa sul test dello strato limite atmosferico (ABL) dal documento del WTG tedesco: Scheda informativa del Comitato 3 - Simulazione numerica dei flussi del vento, capitolo 9.1 (vedi riferimenti). È un'estensione di VE0309 - Atmospheric Boundary Layer Test. In questo caso, la condizione al contorno della superficie ruvida viene utilizzata sulla parete inferiore e i risultati vengono confrontati con la superficie liscia. Nel seguente articolo, lo sviluppo di una velocità, dell'energia cinetica di turbolenza e del tasso di dissipazione della turbolenza è mostrato per la categoria di terreno 0 definita nella EN 1991-1-4. Una turbolenza anisotropa verticalmente sec. al capitolo 6.3.1 e viene utilizzato il modello di turbolenza RANS k-ω SST.

Proprietà del fluido Viscosità cinematica ν 1.500e-5 m2/s
Densità ρ 1.250 kg/m3
Galleria del vento Durata Dx 800.000 m
Larghezza Dy 80.000 m
Altezza Dz 300.000 m
Parametri di calcolo Velocità di riferimento urif 20.000 m/s
Altezza di riferimento zrif 10.000 m
von Karman Constant κ 0,410
Costante di viscosità di turbolenza Cμ 0.090
Parametri di rugosità Lunghezza di rugosità aerodinamica della superficie z0 0.003 m
Costante di rugosità Cs 0,500

Soluzione analitica

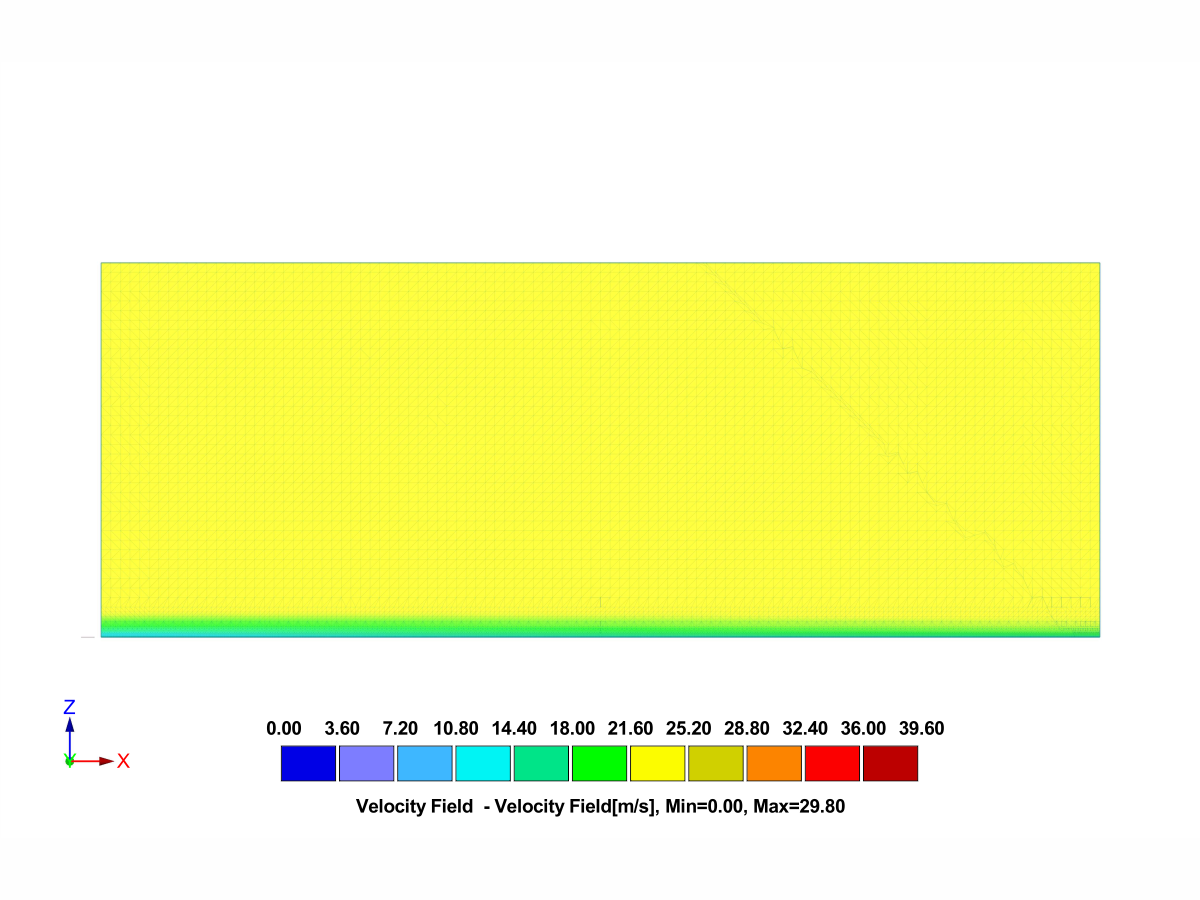

La soluzione analitica non è disponibile. L'esempio fornisce una panoramica dello sviluppo del campo di quantità scelto in una galleria del vento vuota con superficie ruvida sulla parete inferiore.

Il profilo della velocità del vento è calcolato dalla seguente equazione:

dove u* è la velocità di attrito, definita come:

Il profilo di turbolenza k è definito secondo la seguente equazione:

Il profilo di turbolenza ω è definito calcolato secondo la seguente equazione:

Per la superficie ruvida, l'altezza di sgrossatura equivalente della sabbia a grani deve essere calcolata secondo la seguente formula:

Impostazioni di RWIND Simulation

  • Modellato in RWIND 3.03.0220
  • Tipo di simulazione a flusso stazionario
  • La densità della mesh è 28 %: 2 482 465 celle
  • Il numero di strati limite della galleria è 10
  • L'altezza della prima cella in basso è 0,046 m
  • y+ varia da 800 a 1000
  • Modello di turbolenza RANS k-ω SST
  • Condizione al contorno dell'ingresso - ABL v, k, ω; gradiente di pressione zero
  • Fondo del tunnel - condizione al contorno di non-scorrimento con funzione della parete per il vincolo della parete sulla viscosità turbolenta (rugosità della granulometria della sabbia) - nutkRoughWallFunction in OpenFOAM
  • Pareti della galleria e condizione al contorno di scorrimento superiore
  • Condizione al contorno di uscita - pressione nulla; gradiente di velocità zero

Risultati

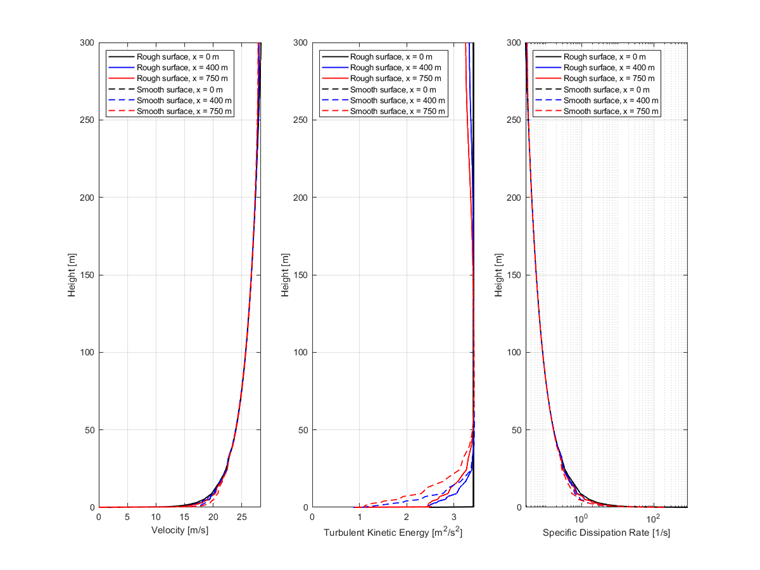

Il confronto del comportamento del flusso d'aria (sviluppo della velocità, dell'energia cinetica della turbolenza e del tasso di dissipazione della turbolenza) con la superficie ruvida e liscia è mostrato nel grafico seguente.


Bibliografia
  1. Società eolica WTG eV (2023). Codice di pratica WTG M3 - Simulazione numerica dei flussi del vento. Aquisgrana: Il sergente
  2. OpenFOAM, "nutkRoughWallFunction", Guida per l'utente di OpenFOAM, [online].
