VE0020 | Flessione plastica con diverse resistenze plastiche

Descrizione

Uno sbalzo realizzato con il materiale con diversa resistenza plastica a trazione e compressione è completamente fissato all'estremità sinistra e caricato da un momento flettente secondo il seguente schizzo. Il problema è descritto dal seguente set di parametri. In questo esempio, vengono considerate piccole deformazioni e il peso proprio è trascurato. Determina la freccia massima uz,max.

Materiale Elastico-plastico Modulo E E 210000.000 MPa
deformazione trasversale ν 0.000 -
Modulo di taglio G 105000.000 MPa
Resistenza plastica a trazione ft 200.000 MPa
Resistenza plastica a compressione fc 280.000 MPa
Geometria Sbalzo Durata L 2.000 m
Larghezza w 0.005 m
spessore t 0.005 m
Carico Momento flettente M 6.000 Nm
Immagine di simulazione che mostra la flessione plastica a diverse tensioni di snervamento dei materiali
Piegamento plastico con diverse resistenze plastiche

Soluzione analitica

Lo sbalzo è caricato dal momento flettente M. A causa della diversa resistenza plastica a trazione e compressione, l'asse neutro non è necessariamente coincidente con l'asse di simmetria secondo la figura seguente. Viene introdotto il parametro z0 ed è definito in modo che σx (x,z0 )=0, si noti che cambia durante il carico così come i parametri zt e zc. La tensione di flessione è definita dalla seguente formula:

σx=-κE(z-z0(x))
Tensione di flessione

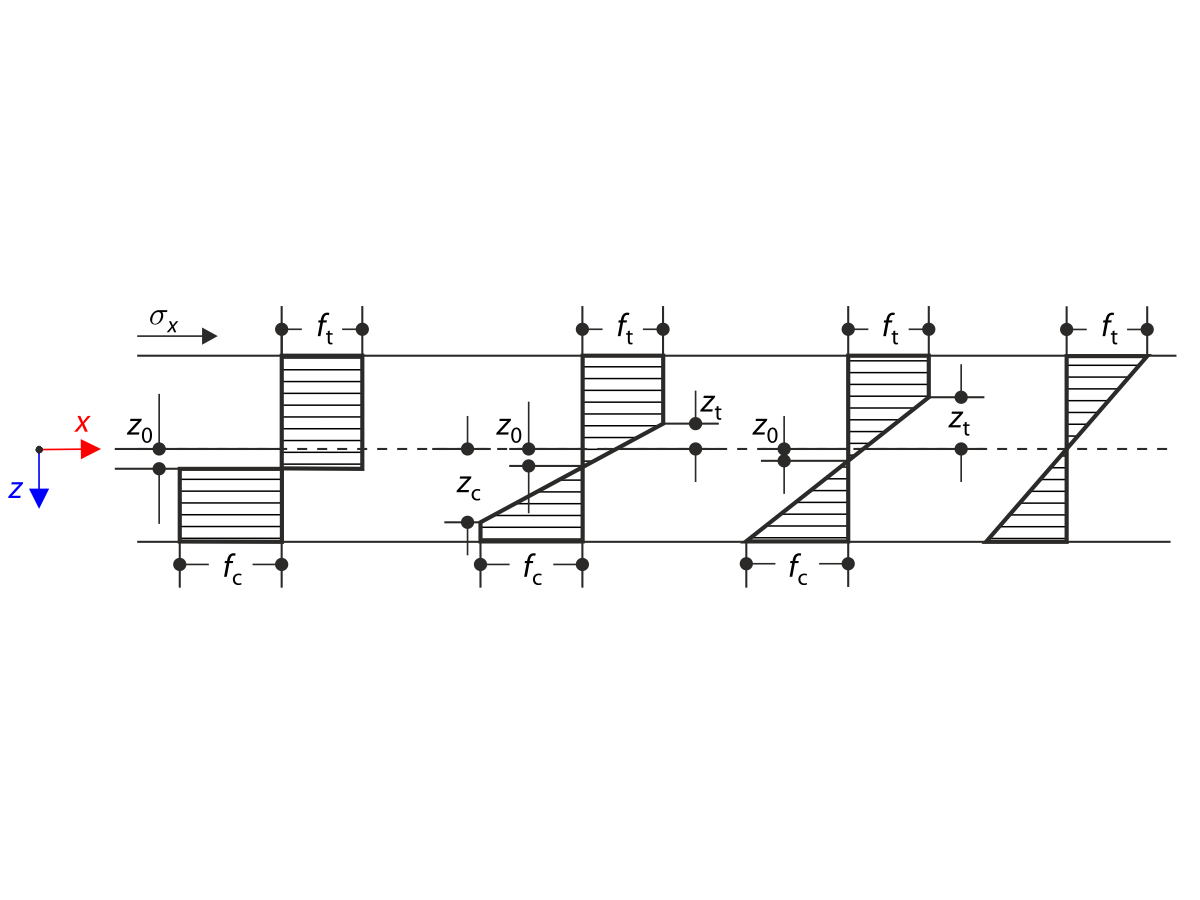

Visualizzazione della distribuzione delle tensioni di fessione con colori sfumati su un elemento strutturale
Distribuzione delle tensioni di flessione

Per ottenere l'inflessione massima uz,max, la curvatura κ deve essere risolta. Il momento elastico-plastico Mep (forza interna) deve essere uguale al momento flettente M (forza esterna).

Mep=∫-t/2-ztftzw dz+∫-ztzc-κE(z-z0)zw dz+∫zct/2-fczwdz=M
Equilibrio del momento elastico-plastico e del momento flettente

a causa dei parametri incogniti zt, zc e z0 è necessario scrivere ulteriori equazioni. Le tensioni nell'interfaccia tra le zone elastiche e plastiche sono definite come segue:

ft=-κE(-zt-z0)
Formula per la resistenza a trazione
-fc=-κE(zc-z0)
Formula per la resistenza a compressione

L'ultima condizione è definita dall'equilibrio delle forze assiali.

N=∫-t/2-ztftw dz+∫-ztzc-κE(z-z0)w dz+∫zct/2-fcw dz=0
Equilibrio delle forze assiali

Risolvendo queste equazioni numericamente, è possibile calcolare la curvatura κ e l'inflessione massima uz,max. Il risultato può essere trovato nella tabella seguente.

uz,max=∫0Lκ(L-x)dx
Inflessione totale dello sbalzo

Impostazioni di RFEM

  • Modellato in RFEM 5.16 e RRFEM 6.06
  • La dimensione dell'elemento è lFE = 0,020 m
  • Viene considerata l'analisi geometricamente lineare
  • Il numero di incrementi è 5
  • La rigidezza a taglio delle aste è trascurata

Risultati

Modello di materiale Soluzione analitica RFEM 6 RFEM 5
uz,max [m] uz,max [m] Rapporto [-] uz,max [m] Rapporto [-]
Plastica ortotropa 2D 1,272 1.277 1.004 1.277 1.004
Isotropo elastico non-lineare 1D 1.272 1.000 1.272 1.000
Elastico non lineare 2D/3D,Mohr - Coulomb, Piastra 1.283 1.009 1.283 1.009
Elastico non lineare 2D/3D,Drucker - Prager, Piastra 1.283 1.009 1.283 1.009
Plastico isotropo 2D/3D,Mohr - Coulomb, Piastra 1.284 1.009 1.284 1.009
Plastica isotropa 2D/3D,Drucker - Prager, Piastra 1.272 1.000 1.272 1.000
Elastico non lineare 2D/3D,Mohr - Coulomb, Solido 1.308 1.028 1.307 1.028
Elastico non lineare 2D/3D,Drucker - Prager, Solido 1.313 1.032 1.312 1.031
Isotropo plastico 2D/3D,Mohr - Coulomb, Solido 1.302 1.024 1.293 1.017
Isotropo plastico 2D/3D,Drucker - Prager, Solido 1.283 1.009 1.283 1.009
Esempio di verifica 0020 | 1
404x
5x
Esempio di verifica 0020 | 1
Bibliografia
  1. Lublino, J. (1990). Teoria della plasticità. New York: Macmillan.
