VE0020 | Пластический изгиб с различной пластической прочностью

Описание работы

Консоль из материала с различной пластической прочностью на растяжение и сжатие полностью закреплена на левом конце и загружена изгибающим моментом согласно следующему эскизу. Данная проблема описывается следующим набором параметров. В данном примере учитываются небольшие деформации, а собственный вес не учитывается. Задать максимальный прогиб uz,max.

Материал Упруго-пластическая Мод. упруг. E 210000.000 МПа
поперечная деформация ν 0,000 -
модуль сдвига G 105000.000 МПа
Пластическая прочность на растяжение ft 200,000 МПа
Пластическая прочность на сжатие fc 280,000 МПа
Геометрия консоль Длительность L 2,000 м
Ширина W 0,005 м
толщина t 0,005 м
Нагрузки изгибающий момент M 6,000 Нм
Пластический изгиб с различной пластической прочностью
Пластический изгиб с различной пластической прочностью

Аналитическое решение

На консоль действует изгибающий момент М. Из-за разной пластической прочности при растяжении и сжатии, нет необходимости в том, чтобы нейтральная ось совпадала с осью симметрии, как показано на следующем рисунке. Введем параметр z0, который зададим так, чтобы σx (x,z0 )=0, обратите внимание на то, что он изменяется во время нагрузки также, как и параметры zt и zc. Изгибающее напряжение затем определяется по следующей формуле:

σx=-κE(z-z0(x))
Изгибающее напряжение

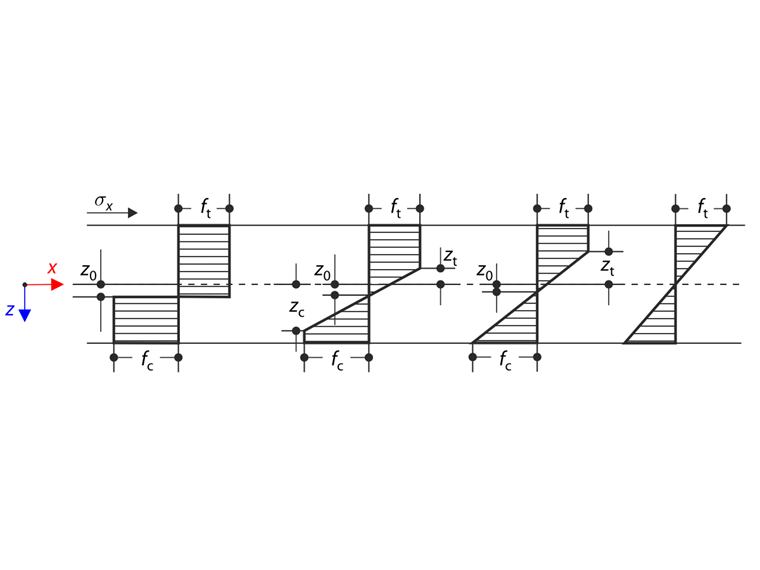

Визуализация распределения напряжений изгиба градиентными цветами на элементе конструкции
Распределение напряжения при изгибе

Чтобы получить максимальный прогиб uz,max, необходимо решить кривизну κ. Упругопластический момент Mep (внутренняя сила) должен быть равен изгибающему моменту M (внешняя сила).

Mep=∫-t/2-ztftzw dz+∫-ztzc-κE(z-z0)zw dz+∫zct/2-fczwdz=M
Равновесие упруго-пластического и изгибающего момента

из-за неизвестных параметров zt, zc и z0 необходимо написать дополнительные уравнения. Напряжения в плоскости стыка между упругой и пластической зонами задаются следующим образом:

ft=-κE(-zt-z0)
Формула прочности на растяжение
-fc=-κE(zc-z0)
Формула для прочности на сжатие

Последнее условие определяется равновесием осевых сил.

N=∫-t/2-ztftw dz+∫-ztzc-κE(z-z0)w dz+∫zct/2-fcw dz=0
Равновесие осевых сил

Численное решение этих уравнений позволяет рассчитать кривизну κ и максимальный прогиб uz,max. Результат отображен в следующей таблице.

uz,max=∫0Lκ(L-x)dx
Общий прогиб консоли

Параметры RFEM

  • Смоделировано в программе RFEM 5.16 и RRFEM 6.06
  • Размер элемента равен lFE = 0,020 м
  • Учитывается геометрически линейный расчёт
  • Количество приращений - 5
  • Жесткостью на сдвиг стержней не учитывается

Результаты

Модель материала Аналитическое решение Rfem 6 RFEM 5
uz,max [м] uz,max [м] Соотношение [-] uz,max [м] Соотношение [-]
Ортотропная пластическая 2D 1,272 1,277 1,004 1,277 1,004
Изотропная нелинейная упругая 1D 1,272 1,000 1,272 1,000
Нелинейная упругая 2D/3D, Мор - Кулон, плита 1,283 1,009 1,283 1,009
Нелинейная упругая 2D/3D, Drucker - Prager, плита 1,283 1,009 1,283 1,009
Изотропная пластическая 2D/3D, Мор - Кулон, плита 1,284 1,009 1,284 1,009
Изотропная пластическая 2D/3D, Drucker - Prager, плита 1,272 1,000 1,272 1,000
Нелинейная упругая 2D/3D, Мор - Кулон, тело 1,308 1,028 1,307 1,028
Нелинейная упругая 2D/3D, Drucker - Prager, тело 1,313 1,032 1,312 1,031
Изотропная пластическая 2D/3D, Мор - Кулон, тело 1,302 1,024 1,293 1,017
Изотропная пластическая 2D/3D, Drucker - Prager, Тело 1,283 1,009 1,283 1,009

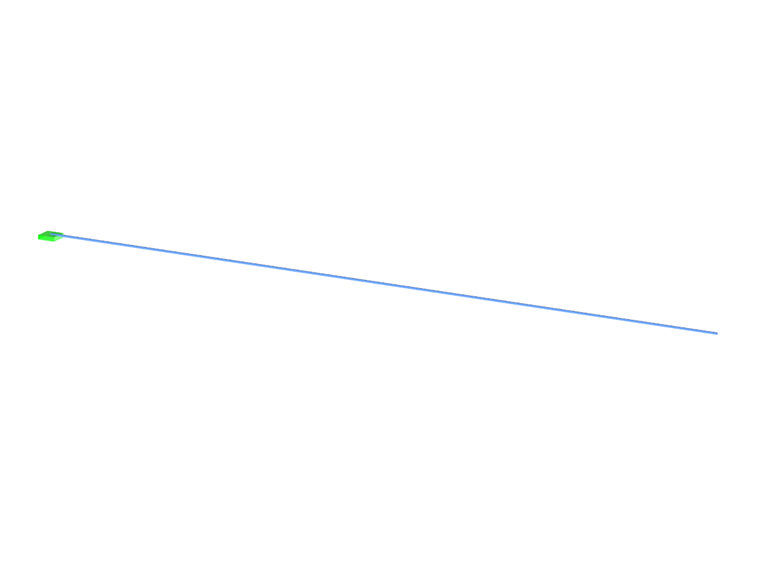

Контрольный пример 0020 | 1
402x
3x
Контрольный пример 0020 | 1
Ссылки
  1. Люблинер, J .: (1990). Теория пластичности. Нью-Йорк: MacMillen, 2015
