- Assegnazione della non linearità dell'asta

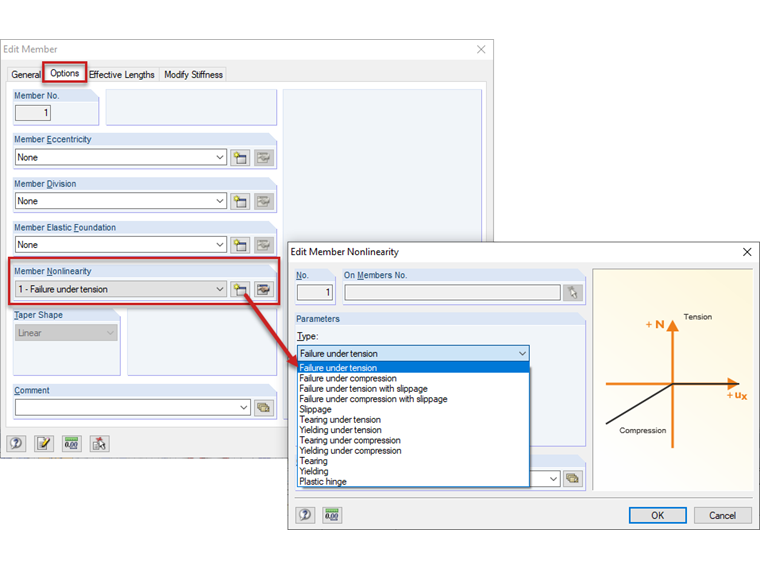

Per i tipi di asta "Trave" e "Rigida", è possibile definire una non linearità dell'asta per ogni asta. È possibile trovare l'opzione corrispondente nella scheda "Impostazioni" (vedere l'immagine 01). - Assegnazione di vincoli interni alle aste non lineari

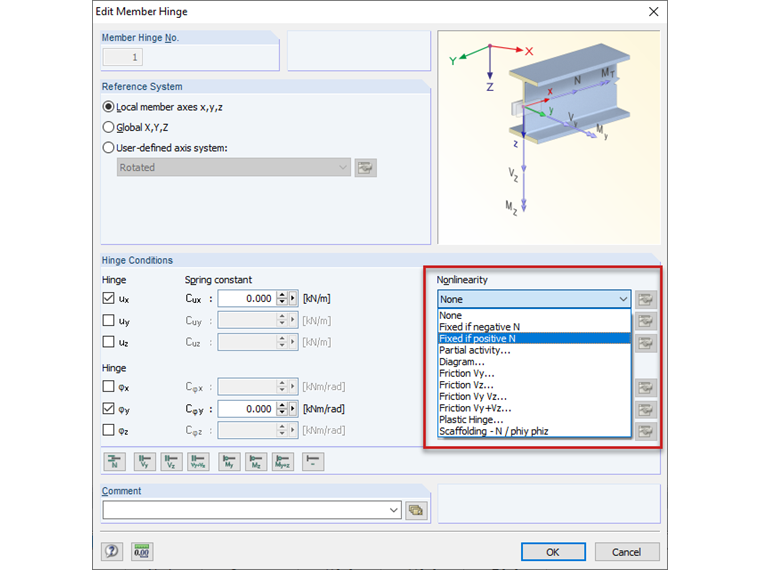

In alternativa, è possibile definire un cerniera dell'asta con il criterio di rottura per l'asta. Per il grado di libertà desiderato, è possibile assegnare la condizione del cardine con non linearità di conseguenza (vedere l'immagine 02).
Domanda
Un'asta rigida dovrebbe essere in grado di assorbire solo forze di trazione o di compressione. Quali sono le opzioni per considerare queste non linearità nel calcolo?
Risposta:
Sono disponibili due opzioni per definire l'errore:Hai delle domande?
