- Присвоение нелинейности стержня

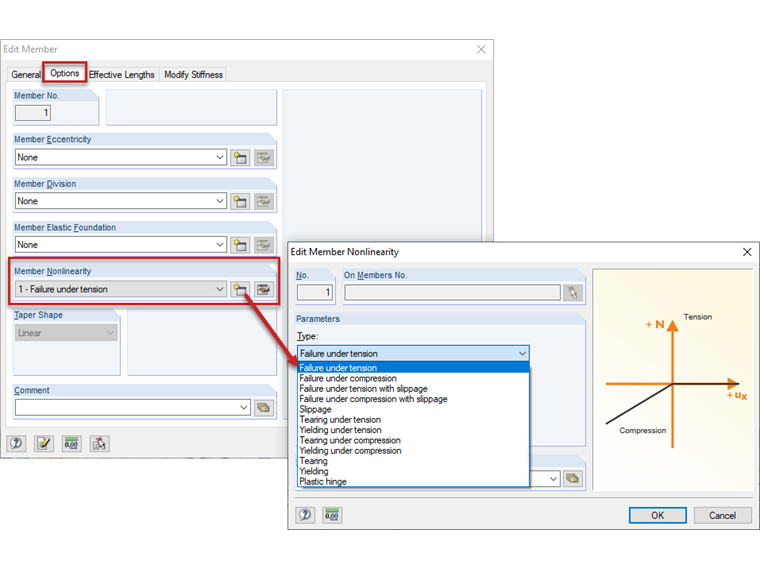

Стержням типа «Балка» и «Жесткий» можно легко присвоить требуемую нелинейность. Соответствующая функция находится во вкладке «Настройки» (см. Рисунок 01). - Присвоение нелинейных шарниров стержня

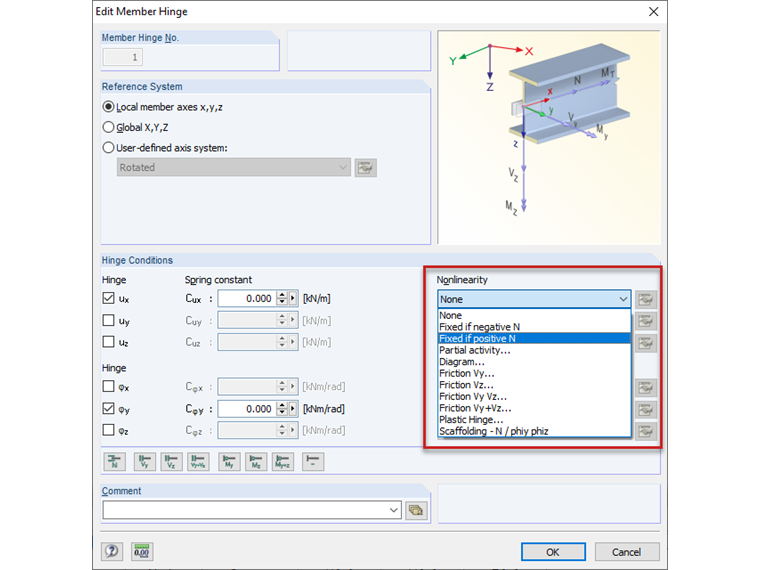

В качестве альтернативы, можно задать для шарнира стержня критерий отказа стержня. Для желаемой степени свободы можно соответствующим способом задать требуемое условие шарнира с нелинейностью (см. Рисунок 02).
Вопрос
Мой жесткий стержень должен поглощать либо растягивающие, либо сжимающие силы. Как можно учесть данные нелинейности в расчете?
Ответ:
Для определения сбоя стержня есть два варианта:У вас есть какие-нибудь вопросы?
