- Przypisywanie nieliniowości pręta

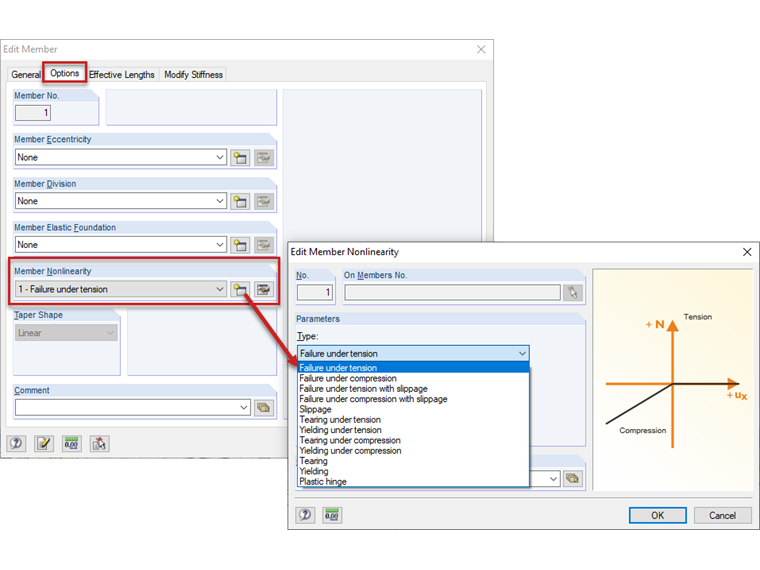

W przypadku prętów typu „Belka” i „Sztywny” można zdefiniować jedną nieliniowość pręta dla każdego pręta. Odpowiednią opcję można znaleźć w zakładce "Ustawienia" (patrz Rysunek 01). - Przypisywanie nieliniowych przegubów prętowych

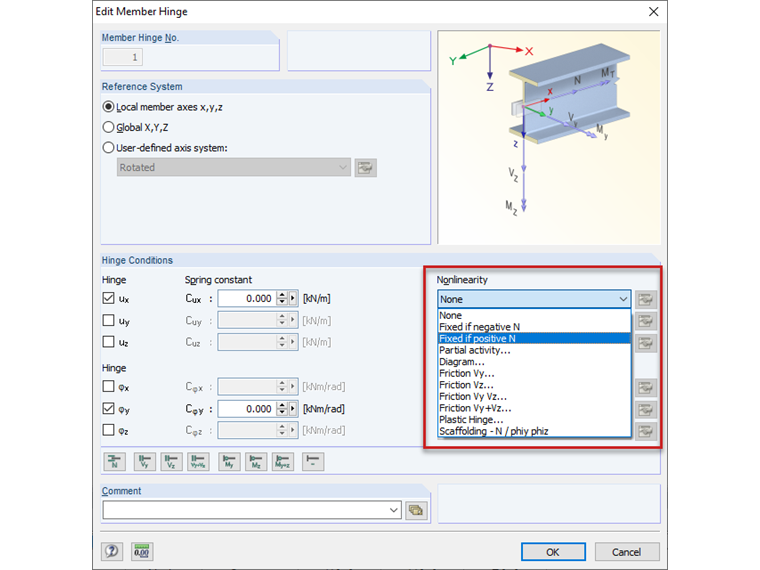

Alternatywnie można zdefiniować zwolnienie pręta z kryterium zniszczenia dla pręta. Aby uzyskać żądany stopień swobody, można przypisać warunek zwolnienia z uwzględnieniem nieliniowości (patrz Rysunek 02).
Pytanie
Sztywny pręt powinien przenosić jedynie siły rozciągające lub ściskające. Jakie są możliwości uwzględnienia tych nieliniowości w obliczeniach?
Odpowiedź:
Uszkodzenie można zdefiniować na dwa sposoby:Czy mają Państwo jakieś pytania?
