- Zuweisung einer Stabnichtlinearität

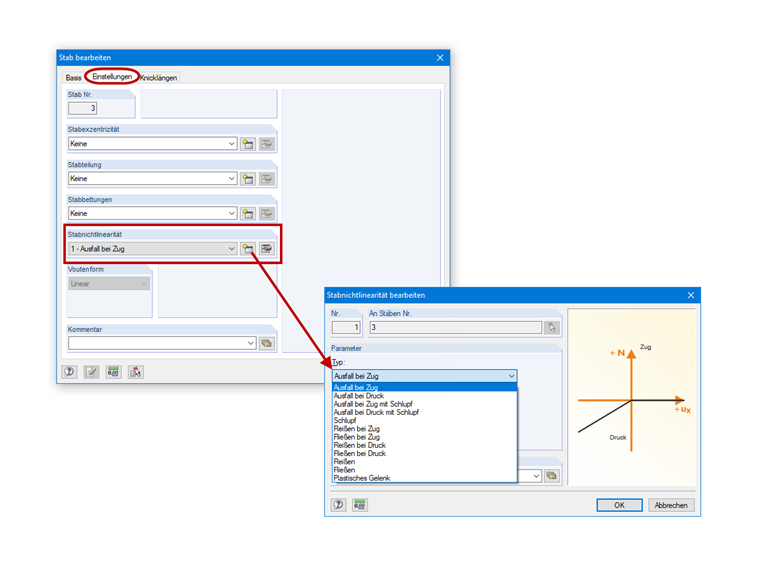

Bei den Stabtypen "Balkenstab" und "Starrstab" können Sie für jeden Stab eine Stabnichtlinearität festlegen. Die entsprechende Möglichkeit finden Sie im Register "Einstellungen" (siehe Bild 01). - Zuweisung von nichtlinearen Stabendgelenken

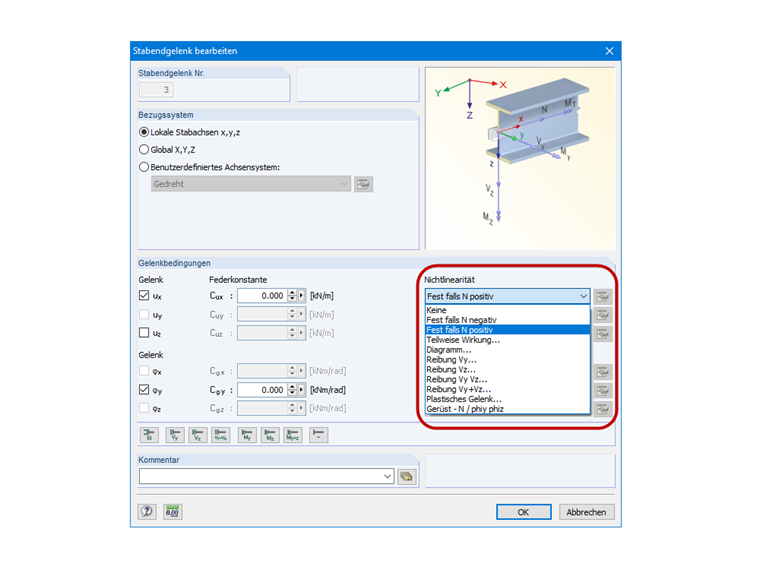

Alternativ definieren Sie für den Stab ein Stabendgelenk mit Ausfallkriterium. Für den gewünschten Freiheitsgrad können Sie entsprechend die Gelenkbedingung mit Nichtlinearität zuweisen (siehe Bild 02).
Frage
Ein Starrstab soll nur Zugkräfte oder nur Druckkräfte aufnehmen können. Welche Möglichkeiten gibt es, diese Nichtlinearitäten in der Berechnung zu berücksichtigen?
Antwort:
Für die Definition des Ausfalls stehen zwei Möglichkeiten zur Auswahl:Haben Sie irgendwelche Fragen?
