- Attribution d'une non-linéarité de barre

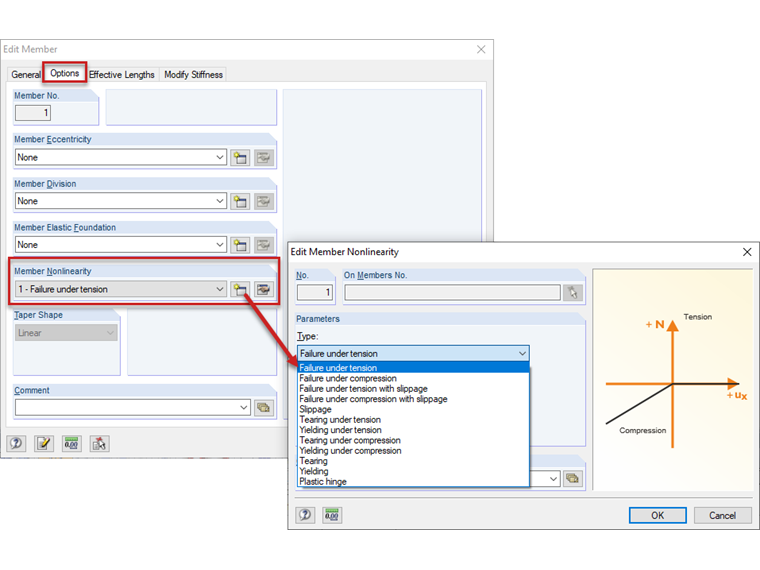

Pour les types de barre « Poutre » et « Rigide », vous pouvez définir une non-linéarité de barre pour chaque barre. L'option correspondante se trouve dans l'onglet « Paramètres » (voir la Figure 01). - Attribution d'articulations de barre non linéaires

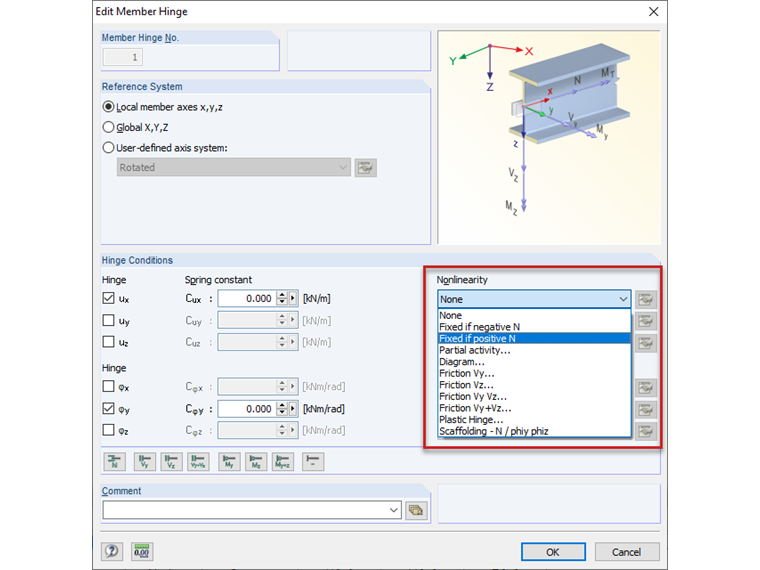

Vous pouvez également définir une articulation de barre avec le critère de rupture de la barre. Pour le degré de liberté souhaité, vous pouvez assigner une condition d'articulation avec une non-linéarité en conséquence (voir la Figure 02).
Question
Une barre rigide ne doit pouvoir absorber que des efforts de traction ou de compression. Quelles sont les options pour considérer ces non-linéarités dans le calcul ?
Réponse:
Il existe deux possibilités pour définir la rupture :Avez-vous des questions ?
