Domanda

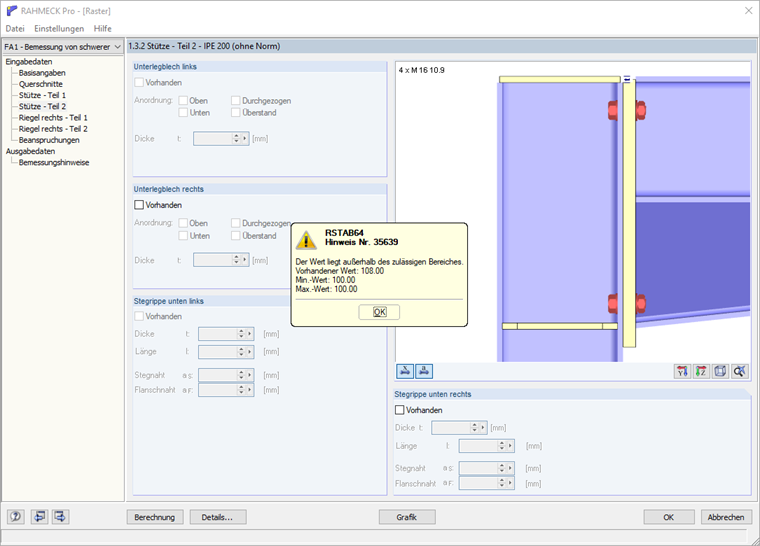

Quando si calcola un collegamento utilizzando il modulo aggiuntivo FRAME ‑ JOINT Pro, viene visualizzato un messaggio che informa che il valore è al di fuori dell'intervallo valido (valore esistente: 108, valore minimo 100, valore massimo 100). Cosa significa questo messaggio?
Risposta:

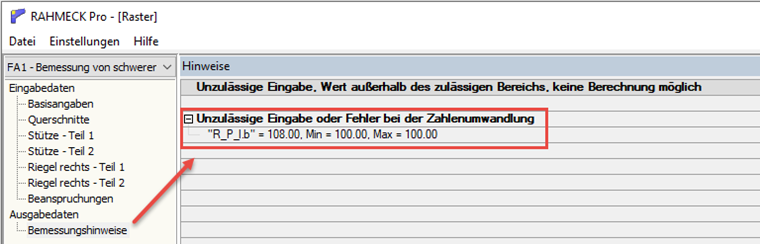

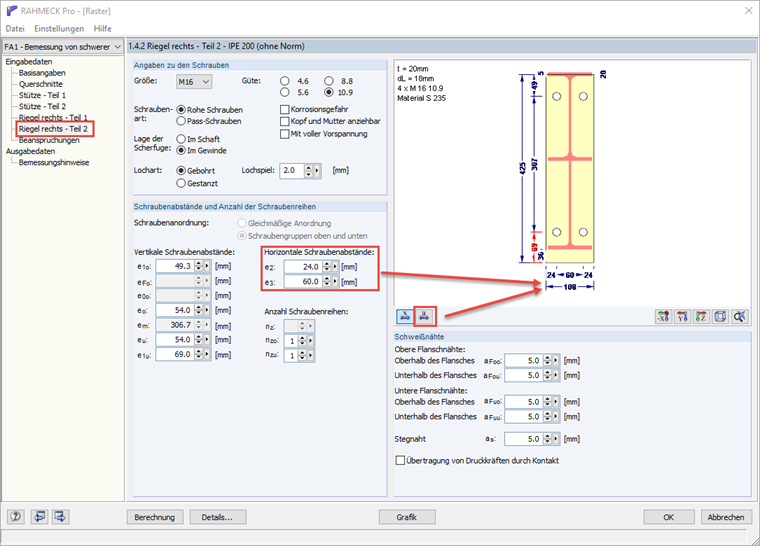

Il modo più semplice è passare alle note di progetto dopo il calcolo o dopo che la nota è apparsa nelle note di progetto (vedi Figura 02). In tal caso, questo mostra che la larghezza della piastra di estremità non è corretta. Dalla finestra di immissione 1.4.2, è possibile riconoscere rapidamente nel grafico che il valore non è compreso nell'intervallo valido.Questo può essere corretto molto rapidamente regolando le distanze orizzontali dei bulloni (vedi figura 03).
