Question

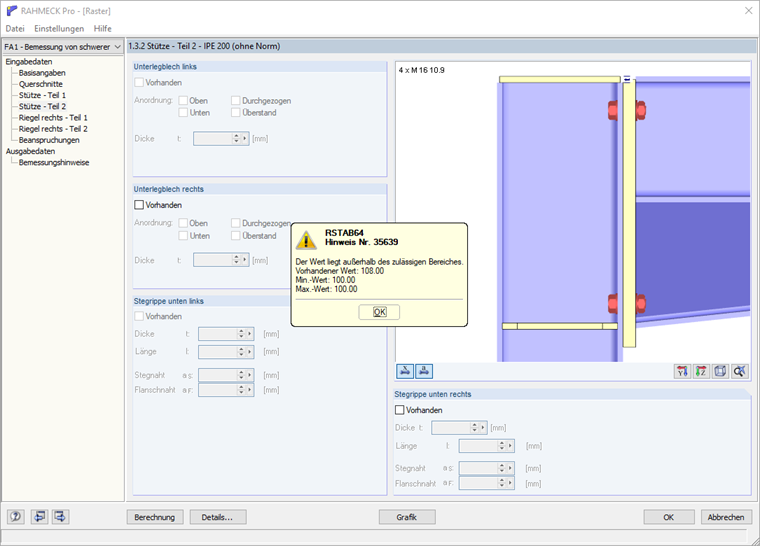

Lorsque je calcule un assemblage avec le module additionnel FRAME-JOINT Pro, un message apparaît indiquant que la valeur est en dehors de la plage autorisée (valeur dispo. : 108, valeur min. 100, valeur max. 100). Que signifie ce message ?
Réponse:

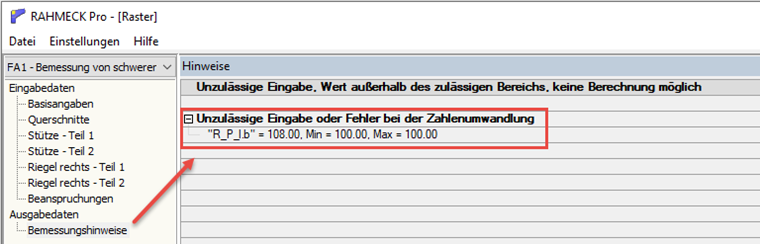

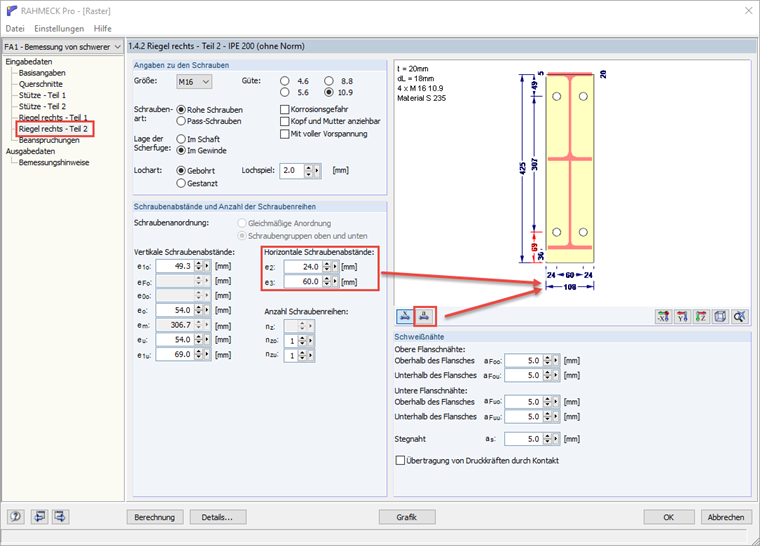

La méthode la plus simple consiste à se rendre dans les remarques après le calcul ou une fois que celles-ci sont disponibles (voir la Figure 02). On voit sur cette figure que la largeur de la platine n'est pas correcte. Dans la fenêtre 1.4.2, le graphique montre qu'elle n'est pas dans la plage autorisée.Ce problème peut être résolu très rapidement en ajustant l'espacement horizontal des boulons (voir la Figure 03).
Avez-vous des questions ?
