Pytanie
Podczas obliczania połączenia za pomocą modułu dodatkowego FRAME-JOINT Pro pojawia się komunikat, że wartość jest poza prawidłowym zakresem (istniejąca wartość: 108, minimalna wartość 100, maksymalna wartość 100). Co oznacza ta wiadomość?
Odpowiedź:

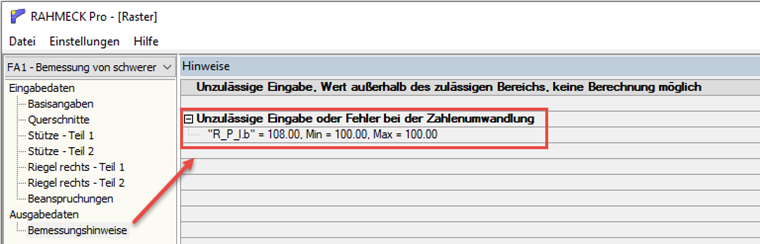

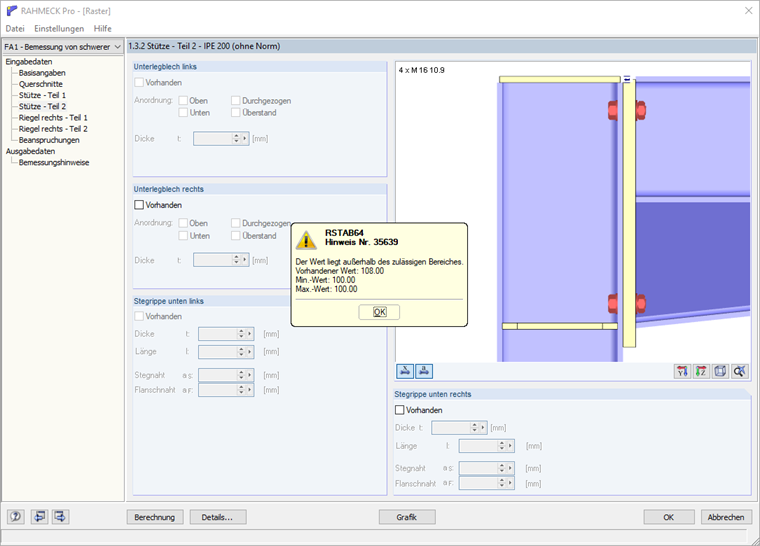

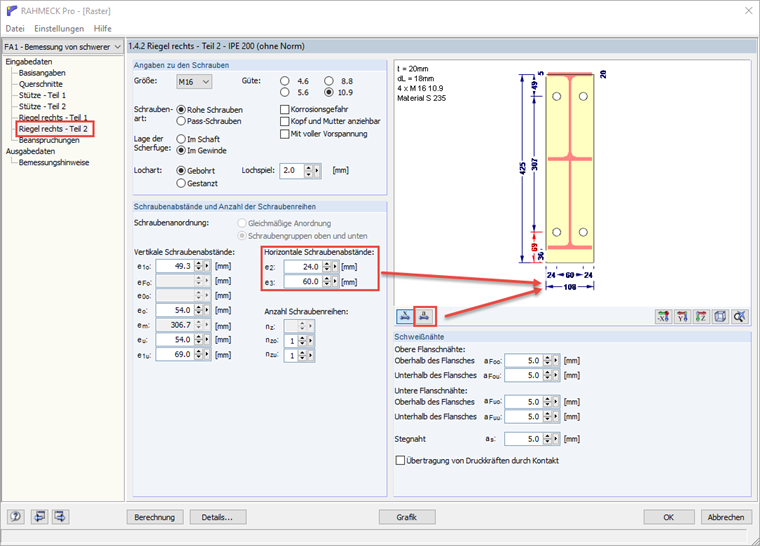

Najłatwiej jest przejść do uwag do obliczeń po zakończeniu obliczeń lub po pojawieniu się uwagi w uwagach do obliczeń (patrz rysunek 02). W takim przypadku oznacza to, że szerokość płyty czołowej jest nieprawidłowa. W oknie wprowadzania danych 1.4.2 można szybko rozpoznać na grafice, że wartość nie mieści się w obowiązującym zakresie.Można to bardzo szybko skorygować, dostosowując poziome rozstawy śrub (patrz rysunek 03).
Czy mają Państwo jakieś pytania?
