Pergunta

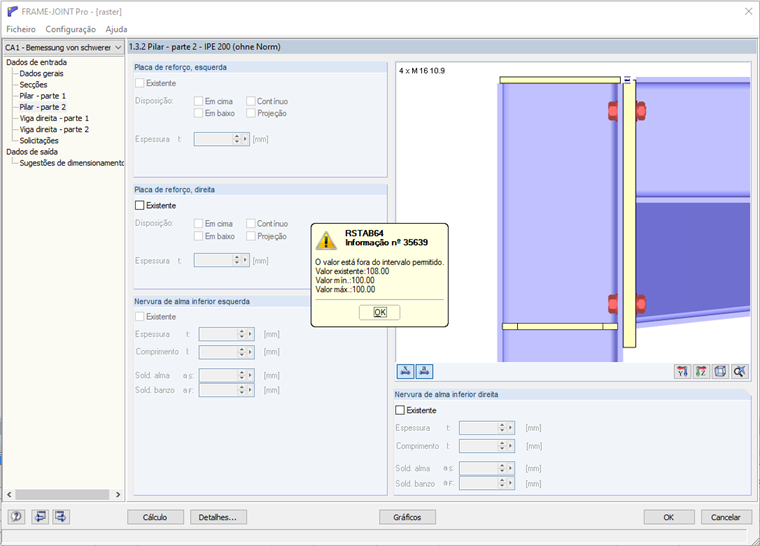

Ao calcular uma ligação com o módulo adicional FRAME-JOINT Pro, aparece uma mensagem a indicar que o valor está fora do intervalo permitido (valor existente: 108, valor mín.: 100, valor máx.: 100). O que significa esta mensagem?
Resposta:

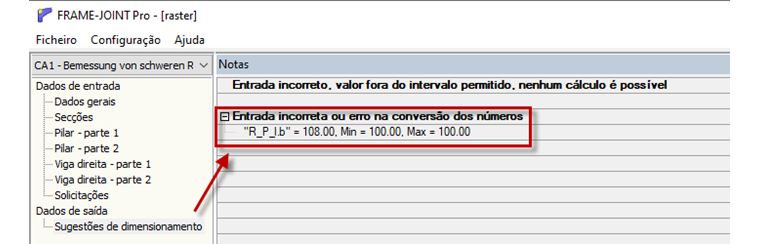

A forma mais simples é mudar para as sugestões de dimensionamento após realizar o cálculo ou assim que aparecer a informação (ver Figura 02). Neste caso, é indicado que a largura da chapa de extremidade não está correta. Ao mudar para a janela de entrada 1.4.2, é possível verificar no gráfico que o valor não está dentro do intervalo permitido.Isto pode ser corrigido muito rapidamente ajustando os espaçamentos horizontais dos parafusos (ver Figura 03).
