问题

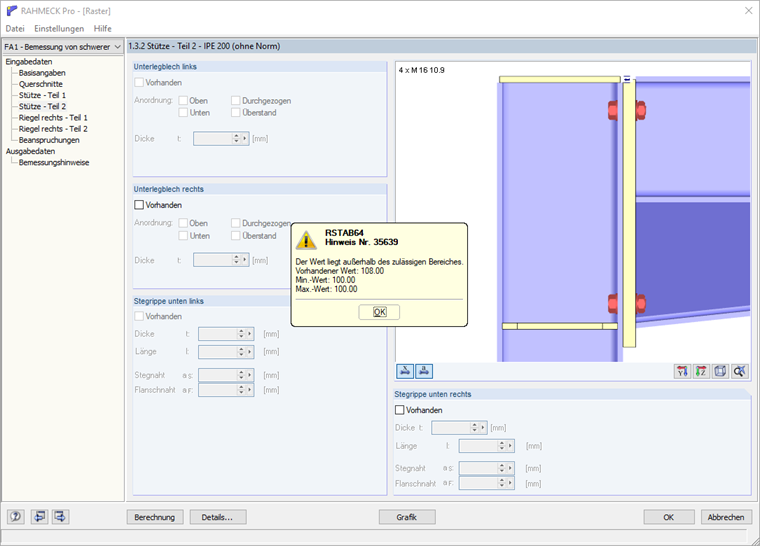

使用附加模块FRAME-JOINT Pro计算连接时,出现一条信息,提示该值超出有效范围(现有值:108,最小值100,最大值100)。 该信息是什么意思?
回复:

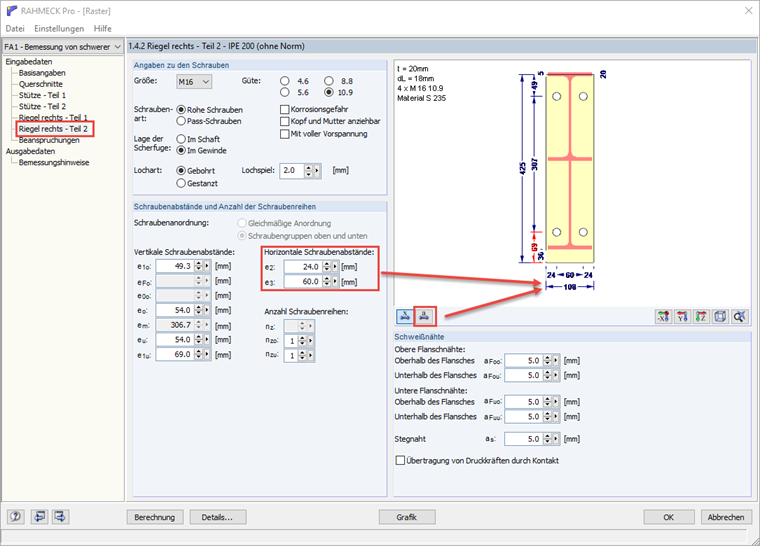

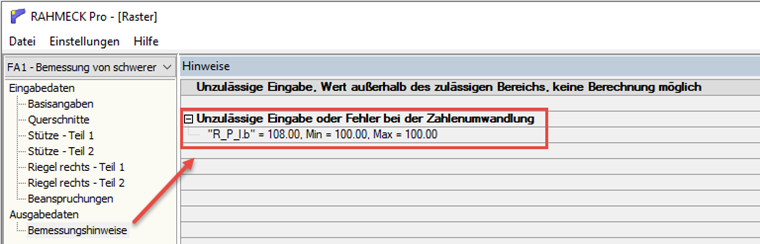

最简单的方法是在计算完成后或在注释出现在设计注释中后更改为设计注释(见图02)。 这意味着在这种情况下端板的宽度是不正确的。 通过输入窗口1.4.2,可以在图形中快速识别出该值不在有效范围内。这可以通过调整螺栓的水平间距很快来解决(见图03)。
您有什么问题想问的吗?
![3D图形的显示选项](/zh/webimage/010212/468809/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Neben den Ergebnistabellen wird in RF-/JOINTS und RF-/RAHMECK Pro eine dreidimensionale Grafik erstellt. Hierbei handelt es sich um eine wirklichkeitsgetreue und maßstäbliche Darstellung der Verbindung.
![计算举例](/zh/webimage/009326/466599/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
在该示例中计算端板按照规范 EN 1993-1-8 [1] 的承载力设计值;其他组件在这里不再介绍。 Für die Kontrolle der Ergebnisse wurden die Abmessungen des Anschlusses IH 3.1 B 30 24 der Typisierten Anschlüsse [2] verwendet. Als Material wird S 235 verwendet und Schrauben mit der Festigkeit 10.9.
![RF-/FRAME JOINT Pro中的框架拐角](/zh/webimage/009418/2418646/01-en-png.png?mw=512&hash=e5b08a40fd9a5a16825be6182b3138f78627561e)
当设计I型梁的抗弯连接时,连接被分解为单个的部分。 对于铰接的这些基本组成部分,都有单独的承载能力和刚度公式计算器。 在 RFEM 和 RSTAB 中还可以使用附加模块 RF-/FRAME-JOINT Pro 设计框架节点。
