Вопрос

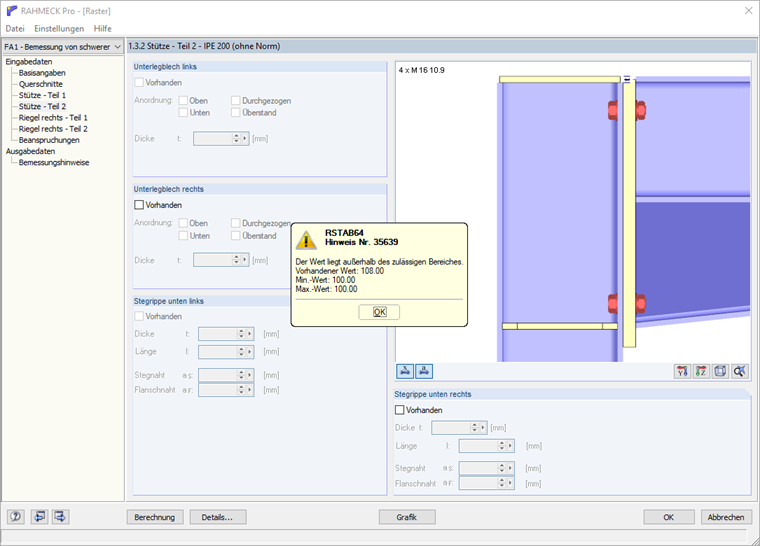

При расчете соединения в дополнительном модуле FRAME‑JOINT Pro появляется сообщение о том, что значение находится вне допустимого диапазона (актуальное значение: 108, минимальное значение 100, максимальное значение 100). Что это значит?
Ответ:

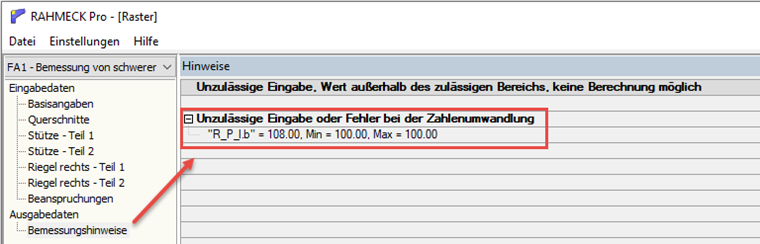

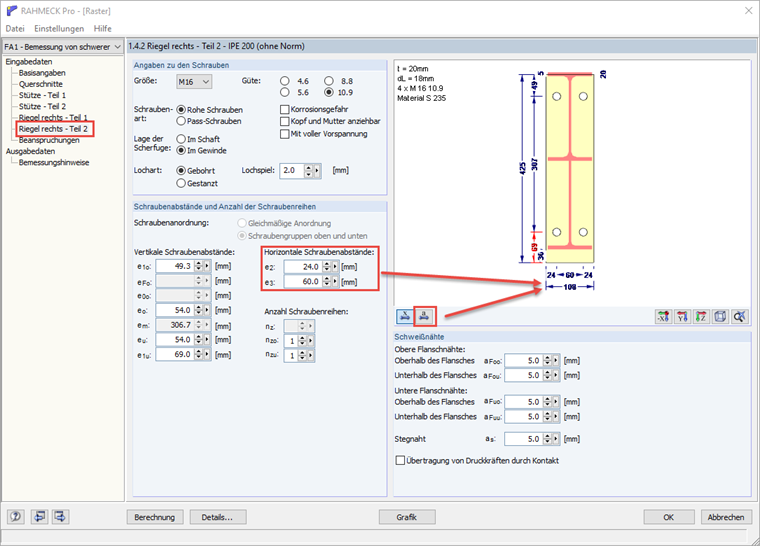

Самый простой способ - это перейти после выполнения расчета или сразу тогда, когда примечание появится к таблице с указанными примечаниями (см. Рисунок 02). В данном случае мы, например, видим, что у торцевой пластины задана неправильная ширина. С помощью окна ввода 1.4.2 можно на графике быстро определить, что значение находится за пределами допустимого диапазона.Это можно очень легко исправить, отрегулировав горизонтальное расстояние между болтами (см. Рисунок 03).
