Stacja Crossrail
  • Opis
  • Recenzje (0)

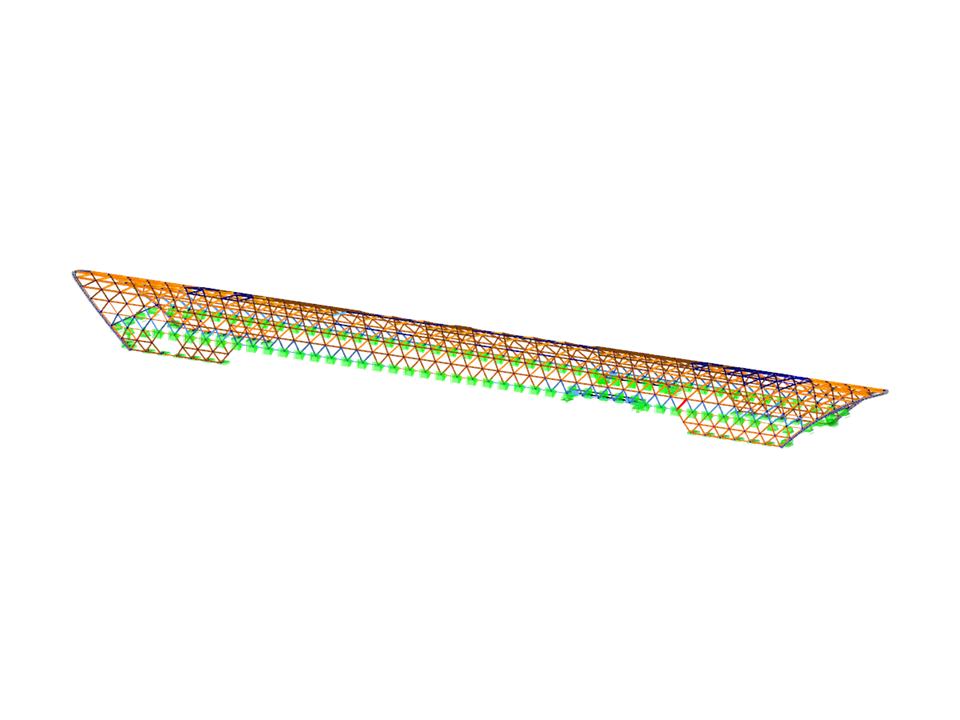

Model konstrukcji dachu z drewna klejonego, przedstawia 300-metrowy dach stacji Crossrail w londyńskiej dzielnicy Canary Wharf, zbudowany w zaledwie sześć miesięcy. W RSTAB przeprowadzono obliczenia konstrukcji składającej się z 1414 prętów z drewna klejonego i 111 rur stalowych. Firma WIEHAG GmbH z Altheim w Austrii – WIEHAG GmbH – była odpowiedzialna za projekt, statykę i realizację, co zostało udokumentowane w modelu 3D (© WIEHAG). Model integruje precyzyjne odwzorowanie skomplikowanej drewnianej konstrukcji, co jest wizualnie potwierdzone w załączonym obrazie. Odzwierciedla nowoczesne techniki budowy z drewna oraz innowacyjne osiągnięcia inżynieryjne.

Model wykorzystany w
Łącznie
0 na 5 gwiazdek
Ta strona ma 0 ocen użytkowników.
5 gwiazdek
4 gwiazdki
3 gwiazdki
2 gwiazdki
1 gwiazdka
(0)
0 na 5 gwiazdek
5 gwiazdek 0
4 gwiazdki 0
3 gwiazdki 0
2 gwiazdki 0
1 gwiazdka 0

Dach drewniany Crossrail

Pobranie niemożliwe Projekt klienta / Tylko wyświetlanie
Liczba węzłów 5688
Liczba prętów 5059
Ilość przypadków obciążenia 189
Ilość KO 608
Liczba kombinacji wyników 24
Ciężar całkowity 658,691 t
Wymiary (metryczne) 310,294 x 32,588 x 19,432 m
Wymiary (imperialne) 1018.02 x 106.92 x 63.75 feet
Wersja programu 8.03.00
