自2014年3月底起,在伦敦市中心建立了独特的木结构。 在仅仅六个月的时间内,奥地利WIEHAG公司为位于商业区Canary Wharf的Crossrail火车站建造了总长984米的屋顶。
Crossrail Crossrail是位于大伦敦的一项铁路和基础设施建设项目,将于2018年完工。 整个项目及其路线网络长约62英里,成本约为180亿欧元。
WIEHAG不仅负责木结构顶棚的设计和结构分析, 在RSTAB中对总共1414个层板胶合木构件和111个钢管进行了结构分析。
屋盖结构项目设计,计算和施工
WIEHAG GmbH
Altheim, Austria
www.wiehag.com

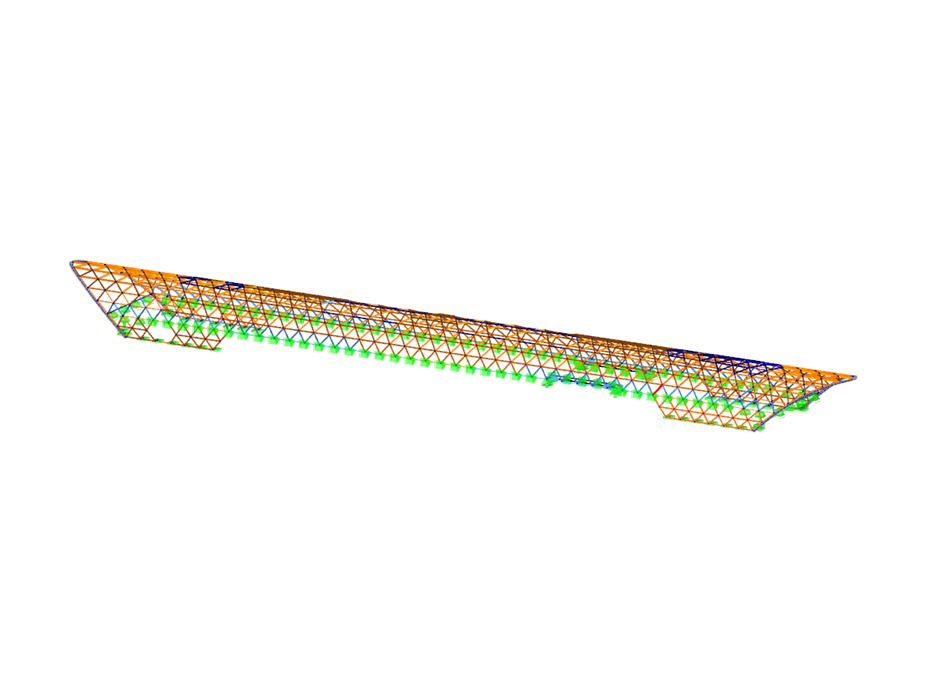

3D Modell (© WIEHAG)
Crossrail Crossrail是位于大伦敦的一项铁路和基础设施建设项目,将于2018年完工。 整个项目及其路线网络长约62英里,成本约为180亿欧元。
WIEHAG不仅负责木结构顶棚的设计和结构分析, 在RSTAB中对总共1414个层板胶合木构件和111个钢管进行了结构分析。
屋盖结构项目设计,计算和施工
WIEHAG GmbH
Altheim, Austria
www.wiehag.com
3D Modell (© WIEHAG)
层板胶合木木结构屋面结构
无法下载
客户项目/只视图
节点数目: | 5688 |
杆件数目: | 5059 |
荷载工况数目 | 189 |
荷载组合数目 | 608 |
结果组合数目 | 24 |
总重量 | 658,691 t |
翘曲区域尺寸 | 310.294 x 32.588 x 19.432 m |
软件版本 | 8.03.00 |
