Una struttura in legno unica nel suo genere si trova nel cuore di Londra dalla fine di marzo 2014. In soli sei mesi, la società austriaca WIEHAG ha costruito il tetto con una lunghezza totale di 300 m per la stazione ferroviaria di Crossrail situata nel quartiere degli affari di Canary Wharf.
Crossrail è un progetto di costruzione di infrastrutture ferroviarie nella Grande Londra che sarà completato entro il 2018. Il costo dell'intero progetto con la sua rete di collegamenti, che è lunga circa 100 chilometri, è stimato in circa 18 miliardi di euro.
WIEHAG non è stata solo responsabile dei lavori di costruzione, ma anche della progettazione e dell'analisi strutturale della copertura a griglia in legno. L'analisi strutturale della struttura con un totale di 1.414 aste in legno lamellare e 111 tubi in acciaio è stata eseguita in RSTAB.
Progetto, analisi strutturale e costruzione della struttura di copertura
WIEHAG GmbH
Altheim, Austria
www.wiehag.com

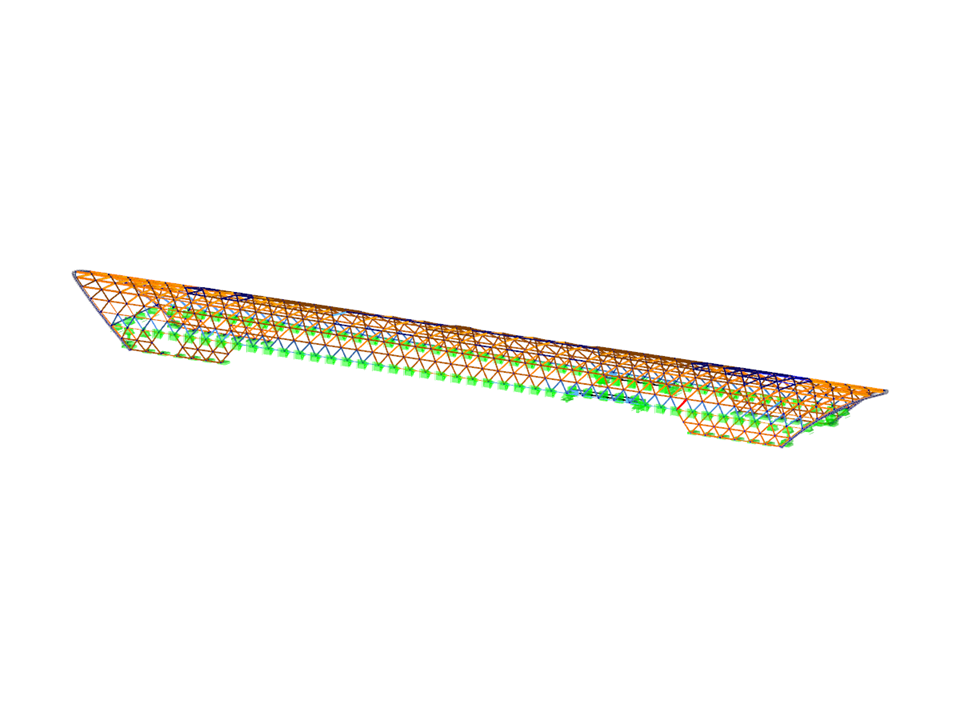

3D Modell (© WIEHAG)
Crossrail è un progetto di costruzione di infrastrutture ferroviarie nella Grande Londra che sarà completato entro il 2018. Il costo dell'intero progetto con la sua rete di collegamenti, che è lunga circa 100 chilometri, è stimato in circa 18 miliardi di euro.
WIEHAG non è stata solo responsabile dei lavori di costruzione, ma anche della progettazione e dell'analisi strutturale della copertura a griglia in legno. L'analisi strutturale della struttura con un totale di 1.414 aste in legno lamellare e 111 tubi in acciaio è stata eseguita in RSTAB.
Progetto, analisi strutturale e costruzione della struttura di copertura
WIEHAG GmbH
Altheim, Austria
www.wiehag.com
3D Modell (© WIEHAG)
Struttura del tetto a traliccio in legno realizzata in legno lamellare
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 5688 |
Numero di aste | 5059 |
Numero di casi di carico | 189 |
Nr. di combinazioni di carico | 608 |
Nr. di combinazioni di risultati | 24 |
Peso totale | 658,691 t |
Dimensioni (metriche) | 310.294 x 32.588 x 19.432 m |
Dimensioni (imperiali) | 1018.02 x 106.92 x 63.75 feet |
Versione del programma | 8.03.00 |
