Una estructura de madera única se encuentra en el corazón de Londres desde finales de marzo de 2014. En tan sólo seis meses, la empresa austriaca WIEHAG construyó la cubierta con una longitud total de 300 m para la estación de tren Crossrail ubicada en el distrito comercial de Canary Wharf.
Crossrail es un proyecto de construcción de infraestructura y ferrocarriles en el Gran Londres que se completará en 2018. El costo para todo el proyecto con su red de rutas, que tiene aproximadamente 100 kilómetros de largo, se estima en aproximadamente 18 mil millones de euros.
WIEHAG no solo fue responsable del trabajo de construcción sino también de la planificación y el análisis estructural de la cubierta de rejilla de madera. El análisis estructural de la estructura con un total de 1.414 barras de madera laminada encolada y 111 tubos de acero se realizó en RSTAB.
Proyecto, análisis estructural y construcción de la estructura de la cubierta
WIEHAG GmbH
Altheim, Austria
www.wiehag.com
3D Modell (© WIEHAG)
Crossrail es un proyecto de construcción de infraestructura y ferrocarriles en el Gran Londres que se completará en 2018. El costo para todo el proyecto con su red de rutas, que tiene aproximadamente 100 kilómetros de largo, se estima en aproximadamente 18 mil millones de euros.
WIEHAG no solo fue responsable del trabajo de construcción sino también de la planificación y el análisis estructural de la cubierta de rejilla de madera. El análisis estructural de la estructura con un total de 1.414 barras de madera laminada encolada y 111 tubos de acero se realizó en RSTAB.
Proyecto, análisis estructural y construcción de la estructura de la cubierta
WIEHAG GmbH
Altheim, Austria
www.wiehag.com
3D Modell (© WIEHAG)

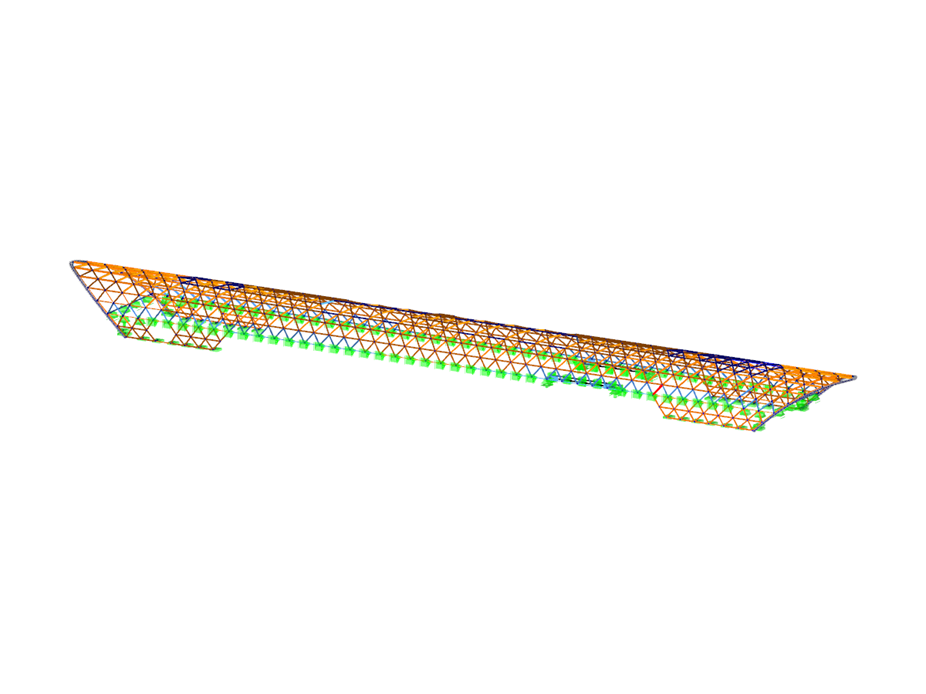

Estructura de cubierta de celosía de madera hecha de madera laminada encolada
No se puede descargar
Proyecto de cliente / solo para visualización
Número de nudos | 5688 |
Número de barras | 5059 |
Número de casos de carga | 189 |
Número de combinaciones de carga | 608 |
Número de combinaciones de resultados | 24 |
Peso completo | 658.691 t |
Dimensiones (métricas) | 310,294 x 32,588 x 19,432 m |
Dimensiones (imperiales) | 1018.02 x 106.92 x 63.75 feet |
Versión del programa | 8.03.00 |
