Tryby uszkodzenia konstrukcji, takie jak wyboczenie, zwichrzenie, wyboczenie lokalne, wyboczenie przy ścinaniu i stateczność powłoki, różnią się pod względem przyczyn, zachowań i elementów konstrukcyjnych, na które wpływają. Dokładne zrozumienie i identyfikacja tych problemów ze statecznością ma kluczowe znaczenie dla przeprowadzania dokładnych analiz i projektowania wytrzymałych konstrukcji. Ten artykuł pomoże Ci w tym zadaniu i szczegółowo omówi każdy typ uszkodzenia, w tym jego charakterystykę, główne przyczyny i najważniejsze cechy. Na koniec dołączona jest tabela porównawcza podsumowująca różnice między typami uszkodzeń, co ułatwia ich identyfikację i rozróżnienie.
Podczas lektury tego artykułu należy pamiętać, że wszystkie te postacie zniszczenia można przeanalizować za pomocą rozszerzenia Stateczność konstrukcji firmy Dlubal. Korzystając z tego narzędzia, zyskujesz wyjątkową okazję do sprostania wyzwaniom związanym z tymi typami awarii dzięki zaawansowanej Analizie elementów skończonych (MES). Do każdej omówionej postaci uszkodzenia będzie dołączony przykład, co pozwoli głębiej zagłębić się w temat. Ponadto firma Dlubal zapewnia wiele cennych zasobów, w tym artykuły z Bazy informacji, odpowiedzi na najczęściej zadawane pytania, webinaria i wiele innych, które są dostępne w odpowiedniej sekcji na stronie internetowej firmy Dlubal, aby ułatwić Państwu zrozumienie tematu.
wyboczenie giętne

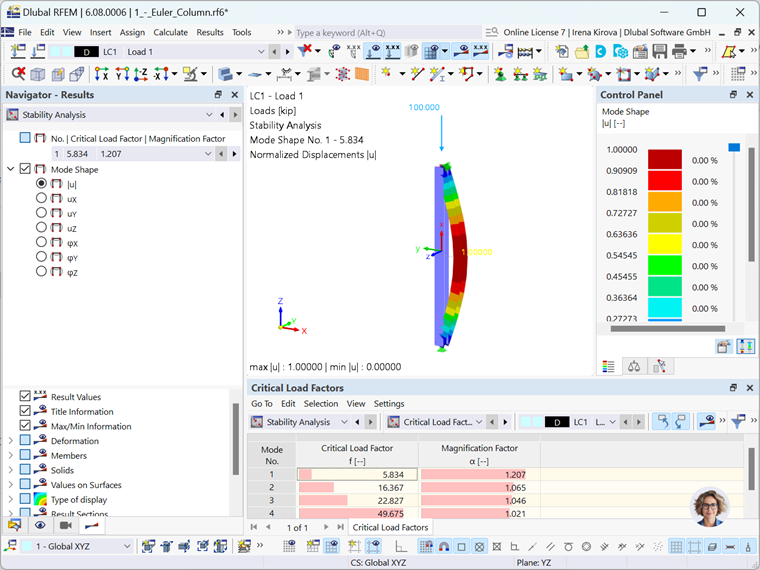

Wyboczenie giętne jest formą globalnej niestateczności, która występuje w pręcie ściskanym osiowo, powodując jego zginanie lub „wyboczenie” boczne pod wpływem siły ściskającej. Zjawisko to ma miejsce w przypadku przekroczenia obciążenia krytycznego, powyżej którego pręt traci stateczność przy ściskaniu. Wyboczenie najczęściej występuje w smukłych słupach lub prętach o dużym stosunku długości do promienia bezwładności. Zachowanie to jest zazwyczaj regulowane wzorem Eulera na wyboczenie dla materiałów sprężystych, ale może to być wyboczenie sprężyste lub niesprężyste, w zależności od właściwości materiałowych i geometrii pręta.
zwichrzenie

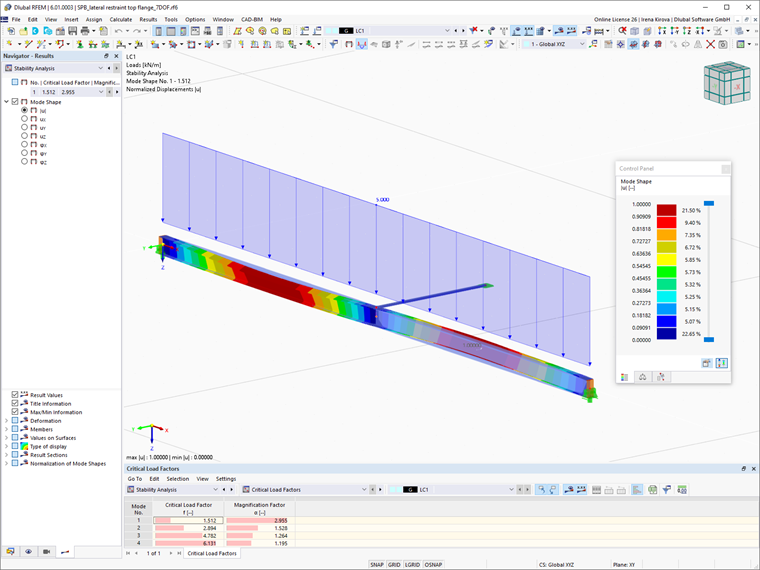

Wyboczenie giętno-skrętne jest to niestateczność występująca w belkach poddanych zginaniu, powodująca zarówno przemieszczenie, jak i skręcenie. Główną przyczyną tego zjawiska jest ściskanie w górnej półce połączone z nieodpowiednim podparciem bocznym. Najczęściej występuje w elementach giętnych, takich jak belki i dźwigary, w których naprężenie wywołane momentem odgrywa znaczącą rolę. Na występowanie wyboczenia giętno-skrętnego mają wpływ takie czynniki, jak długość niestężona, kształt przekroju i gradient momentów. Zazwyczaj jest ono analizowane przy użyciu sprężystego momentu krytycznego zwichrzenia.
Wyboczenie loklane

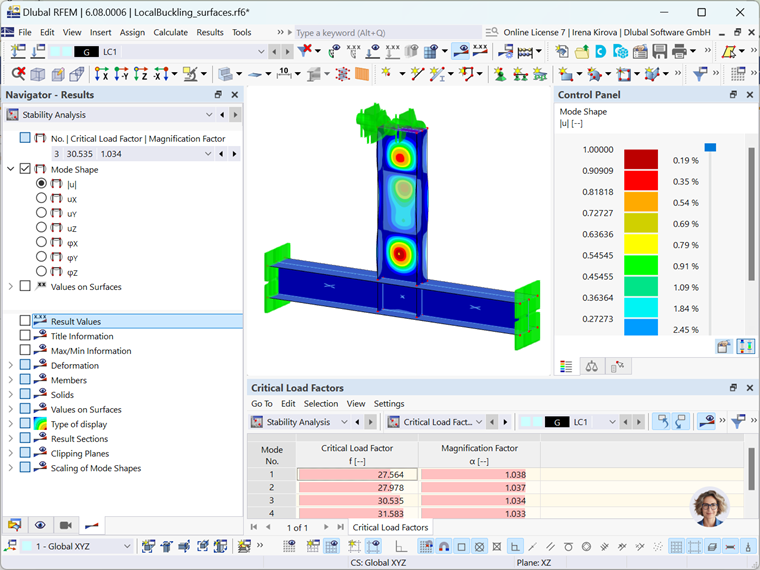

Wyboczenie lokalne jest spowodowane zniszczeniem poszczególnych elementów płytowych (np. pasów, środników) w przekroju, nie powodując globalnej niestateczności całego pręta. Podstawową przyczyną wyboczenia lokalnego jest lokalne naprężenie ściskające, które przekracza krytyczne naprężenie wyboczeniowe elementu płytowego. Ten typ wyboczenia jest powszechny w przekrojach cienkościennych, takich jak belki dwuteowe, dźwigary skrzynkowe i pręty stalowe formowane na zimno. Należy to wziąć pod uwagę, ponieważ wpływa to na wytrzymałość i sztywność prętów, prowadząc do potencjalnego zmniejszenia nośności.
Wyboczenie płyty

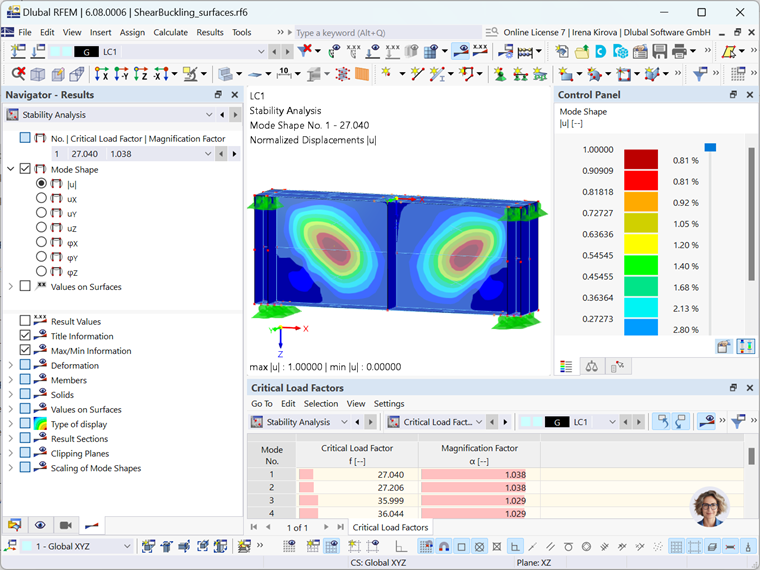

Wyboczenie przy ścinaniu odnosi się do typu niestateczności, która występuje w pręcie poddanym działaniu sił tnących, powodująca boczne odkształcenie lub „wyboczenie” materiału. Wyboczenie przy ścinaniu występuje, gdy przyłożona siła tnąca przekracza próg krytyczny, powodując boczne odkształcenie konstrukcji lub przemieszczenie jej z płaszczyzną. Jest to szczególnie prawdopodobne, gdy pręt jest cienki i nie ma odpowiedniego podparcia bocznego, aby oprzeć się sile tnącej. W związku z tym wyboczenie przy ścinaniu jest często obserwowane w elementach takich jak płyty, środniki belek dwuteowych lub innych smukłych konstrukcji pod wpływem naprężeń ścinających. Parametrem krytycznym decydującym o wyboczeniu przy ścinaniu jest naprężenie wyboczeniowe przy ścinaniu, na które wpływają takie czynniki, jak grubość elementu, współczynnik kształtu, warunki brzegowe i właściwości materiału.
Wyboczenie powłoki

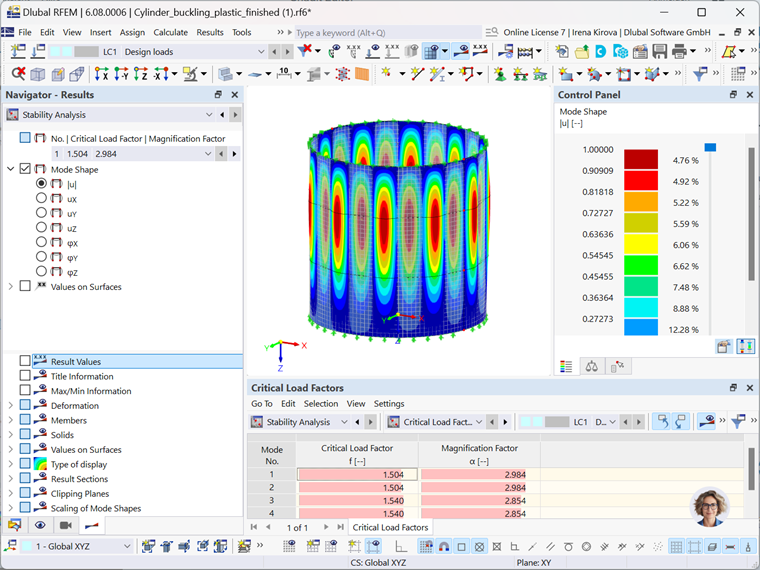

Wyboczenie powłoki jest to utrata stateczności w przypadku cienkich, zakrzywionych konstrukcji (powłoki), takich jak np. zbiorniki, zbiorniki, silosy, rurociągi, o kształcie sferycznym lub stożkowym, pod wpływem obciążeń ściskających lub poprzecznych. Dzieje się tak, gdy obciążenia te powodują deformację powłoki, zmniejszając jej zdolność do przenoszenia dalszego obciążenia, co może prowadzić do znacznych odkształceń, a nawet zawalenia się powłoki. Główną przyczyną wyboczenia powłoki jest nierównomierny rozkład naprężeń, zazwyczaj wynikających z sił osiowych, naprężeń tnących lub ciśnienia zewnętrznego.
Tabela porównawcza
Po zdefiniowaniu wszystkich typów uszkodzeń i zarysowaniu ich charakterystyk, kluczowe różnice między nimi zestawiono w tabeli 1. Tabela ta zawiera zwięzły przegląd każdej postaci, z wyszczególnieniem głównego elementu konstrukcyjnego, którego to dotyczy, głównych warunków obciążenia, które prowadzą do uszkodzenia, wynikającego z niego odkształcenia oraz współczynnika krytycznego decydującego o postaci.
| align=centerbgcolor=lightgray | align=center | align=center | ||
|---|---|---|---|---|
| Typ uszkodzenia | Główny element konstrukcyjny | obciążenie główne | Postać odkształcenia | współczynnik krytyczny |
| zwichrzenie | Belki | Momenty zginające | Przemieszczenie boczne + skręcanie | Długość niestężona |
| Wyboczenie płyty | Płyty | Siły ścinające | Wyboczenie ukośne/zmarszczenie | Grubość płyty |
| Wyboczenie loklane | Elementy płytowe (np. pasy) | Lokalne naprężenia ściskające | Odkształcenie z płaszczyzny | Smukłość płyty |
| Stateczność powłoki | Konstrukcje zakrzywione/powłokowe | Osiowe, parcie lub ścinanie | Złożone wzory wyboczenia | Imperfekcje, krzywizna |
Zakończenie
Podczas projektowania konstrukcji może pojawić się kilka typowych problemów ze statecznością, zwłaszcza gdy nie są one odpowiednio uwzględniane w procesie projektowania. W tym artykule omawiamy pięć takich zagadnień: wyboczenie, zwichrzenie, wyboczenie lokalne, wyboczenie przy ścinaniu, stateczność powłoki. Przedstawione informacje mają na celu pomóc w zrozumieniu ich przyczyn, zachowań oraz elementów konstrukcyjnych, na które wpływają. Wiedza ta pozwoli na zidentyfikowanie i rozróżnienie problemów związanych ze statecznością, dając solidne podstawy do uwzględnienia ich w analizach i projektowaniu konstrukcji sprężystych i bezpiecznych.
