Le modalità di rottura strutturale, come instabilità, instabilità flesso-torsionale, instabilità locale, instabilità per taglio e stabilità del guscio, differiscono nelle cause sottostanti, nei comportamenti e nei componenti strutturali su cui incidono. La comprensione e l'identificazione approfondite di questi problemi di stabilità sono cruciali per condurre analisi accurate e progettare strutture robuste. Questo articolo ti aiuterà in questo sforzo offrendo una spiegazione dettagliata di ciascun tipo di guasto, comprese le sue caratteristiche, le cause principali e le caratteristiche principali. Infine, sarà inclusa una tabella di confronto per riassumere le differenze tra i tipi di rottura, rendendo più facile identificarli e distinguerli.
Mentre leggi questo articolo, tieni presente che tutte queste modalità di rottura possono essere analizzate utilizzando l'add-on Stabilità strutturale di Dlubal. Utilizzando questo strumento, hai l'opportunità unica di affrontare le sfide associate a questi tipi di rottura attraverso l'analisi agli elementi finiti (FEA). Ogni modalità di guasto discussa qui sarà accompagnata da un esempio, consentendo un'analisi più approfondita dell'argomento. Inoltre, Dlubal fornisce una vasta gamma di preziose risorse, inclusi articoli della Knowledge Base, FAQ, webinar e altro, tutti disponibili nella sezione pertinente del sito web di Dlubal per migliorare ulteriormente la tua comprensione dell'argomento.

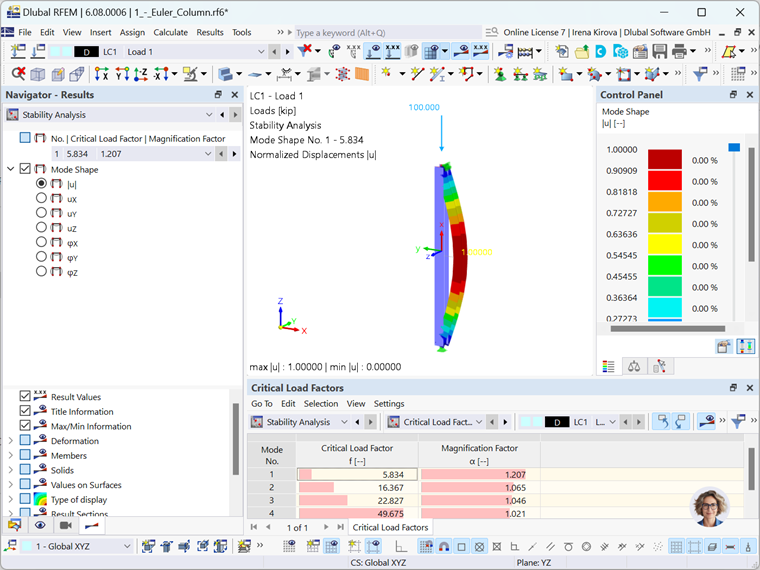

instabilità flessionale
L'instabilità flessionale è una forma di instabilità globale che si verifica in un'asta strutturale soggetta a compressione assiale, causando la flessione o "instabilità" dell'asta lateralmente a causa della forza di compressione. Questo fenomeno si verifica quando viene superato il carico critico, oltre il quale l'asta perde la sua stabilità sotto compressione. L'instabilità è più comune nelle colonne snelle o nelle aste con un alto rapporto lunghezza-raggio di inerzia. Questo comportamento è tipicamente governato dalla formula di instabilità di Eulero'per i materiali elastici, ma può comportare instabilità elastica o anelastica, a seconda delle proprietà del materiale e della geometria dell'asta.
Sbandamento laterale
L'instabilità flesso-torsionale è un'instabilità che si verifica nelle travi soggette a flessione, con conseguente spostamento laterale e torsione. La causa principale di questo fenomeno è la compressione nell'ala superiore, accoppiata con un supporto laterale inadeguato. Si osserva più spesso nelle aste flessionali come travi e travi, dove la tensione indotta da momento gioca un ruolo significativo. Il verificarsi di instabilità flesso-torsionale è influenzato da fattori come la lunghezza non controventata, la forma della sezione trasversale e il gradiente del momento. Viene tipicamente analizzato utilizzando il momento critico elastico per instabilità flesso-torsionale.

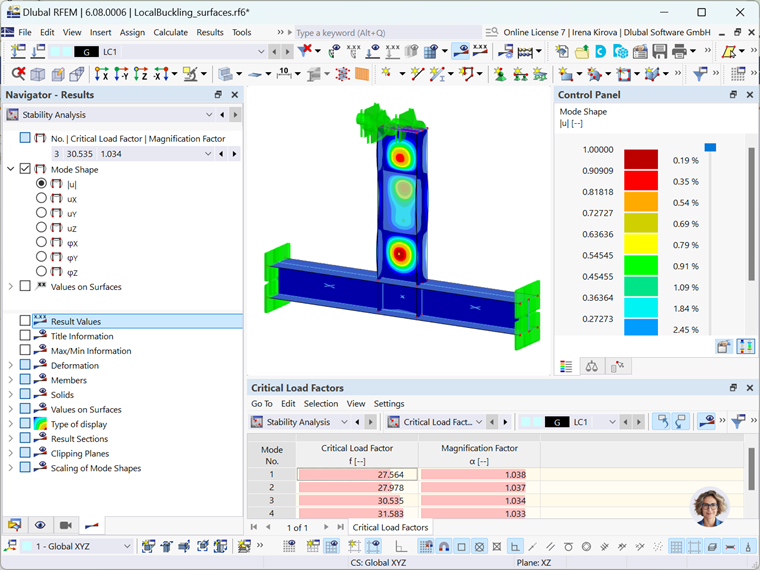

Instabilità locale
L'instabilità locale è correlata alla rottura di singoli elementi della piastra (ad esempio, ali, anime) all'interno di una sezione trasversale, senza causare instabilità globale dell'intera asta. La causa principale dell'instabilità locale è la tensione di compressione localizzata che supera la tensione critica di instabilità dell'elemento piastra. Questo tipo di instabilità è prevalente nelle sezioni a parete sottile come travi a I, travi scatolari e aste in acciaio piegate a freddo. È importante considerare perché influenza la resistenza e la rigidezza delle aste, portando ad una potenziale riduzione della capacità di carico.

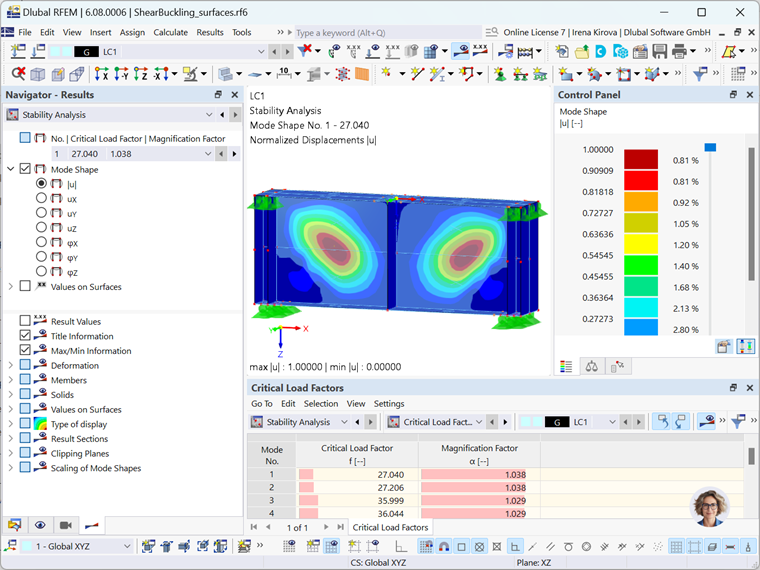

Instabilità delle piastre
L'instabilità per taglio si riferisce a un tipo di instabilità strutturale che si verifica in un'asta soggetta a forze di taglio, causando la deformazione o l'"instabilità" laterale del materiale. L'instabilità per taglio si verifica quando la forza di taglio applicata supera la soglia critica, causando la deformazione laterale della struttura o fuori dal piano. Ciò è particolarmente probabile quando l'asta è sottile e manca di un adeguato vincolo laterale per resistere alla forza di taglio. Quindi, l'instabilità per taglio è spesso osservata in elementi come piastre, anime di travi a I o altre strutture snelle sotto tensioni tangenziali. Il parametro critico che determina l'instabilità per taglio è la tensione di instabilità tangenziale, che è influenzata da fattori come lo spessore dell'elemento, le proporzioni, le condizioni al contorno e le proprietà del materiale.

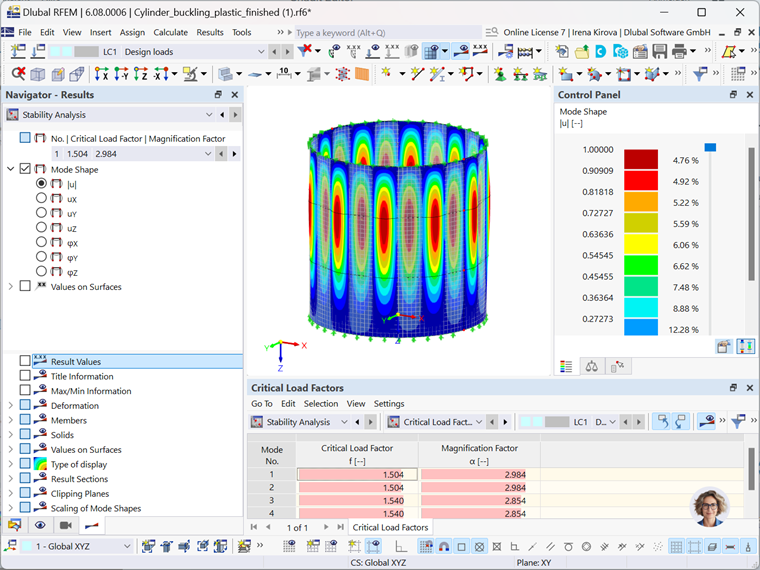

Instabilità del guscio
L'instabilità del guscio è la perdita di stabilità in strutture sottili e curve (gusci), come forme cilindriche, sferiche o coniche (ad esempio, serbatoi, silos, tubazioni), quando sono esposte a carichi di compressione o laterali. Si verifica quando questi carichi causano la deformazione del guscio, riducendo la sua capacità di sopportare un ulteriore carico, che può portare a distorsioni significative o addirittura al collasso. La causa principale dell'instabilità del guscio è una distribuzione non uniforme delle tensioni, tipicamente risultanti da forze assiali, tensioni di taglio o pressione esterna.
Tabella di confronto
Ora che ogni tipo di rottura è stato definito e le sue caratteristiche delineate, le differenze chiave tra di loro sono riassunte nella Tabella 1. Questa tabella fornisce una panoramica concisa di ciascuna modalità, evidenziando l'elemento strutturale principale interessato, le condizioni di carico primarie che portano alla rottura, la deformazione risultante e il fattore critico che governa la modalità.
| Tipo di rottura | Elemento strutturale principale | carico primario | Modo di deformazione | coefficiente critico |
|---|---|---|---|---|
| Sbandamento laterale | Travi | Momenti flettenti | Spostamento laterale + torsione | Lunghezza non controventata |
| Instabilità delle piastre | Piastre | Forze di taglio | Instabilità diagonale/increspatura | Spessore della piastra |
| Instabilità locale | Elementi della piastra (ad esempio, ali) | Tensioni di compressione locali | Deformazione fuori dal piano | Snellezza della piastra |
| Stabilità del guscio | Strutture curve/a guscio | Assiale, a pressione o a taglio | Modelli complessi di instabilità | Imperfezioni, curvatura |
Conclusioni
Nella progettazione strutturale, possono emergere diversi problemi di stabilità comuni, specialmente quando non sono adeguatamente considerati nel processo di progettazione. Questo articolo fornisce una panoramica di cinque di questi problemi: instabilità, instabilità flesso-torsionale, instabilità locale, instabilità per taglio e stabilità del guscio. Le informazioni fornite mirano ad aiutarti a capire le loro cause sottostanti, i comportamenti e gli elementi strutturali che influenzano. Questa conoscenza ti consentirà di identificare e distinguere questi problemi di stabilità, fornendoti una solida base per integrarli nelle tue analisi e progettare strutture resilienti e sicure.
